Патент на изобретение №2370520

(54) СПОСОБ НЕПРЕРЫВНОЙ ТЕРМИЧЕСКОЙ ПЕРЕРАБОТКИ ИЗМЕЛЬЧЕННОЙ ДРЕВЕСИНЫ

(57) Реферат:

Изобретение может быть использовано для получения древесного угля. Измельченную древесину загружают через загрузочное устройство 2 в горизонтально расположенный реактор 1, при этом непрерывно осуществляют противоточную подачу теплоносителя из топки 8. Шнеком 3, расположенным в начале горизонтального канала реактора 1, непрерывно создают путем подпрессовки раздельные плотные, но газопроницаемые слои из древесных частиц. Пиролиз проводят последовательно в каждом из подпрессованных слоев при одновременном отводе и конденсации парогазов при фильтрации их в подпресованном слое. Изобретение позволяет повысить производительность способа непрерывной термической переработки измельченной древесины, повысить уровень утилизации отходов древесины, а также обеспечить требования экологической безопасности за счет отсутствия токсичных выбросов в окружающую среду, 1 з.п. ф-лы, 1 табл., 1 ил.

Изобретение относится к области термической переработки измельченной древесины и может быть использовано в способах непрерывной термической переработки измельченной древесины.

Известны способы термической переработки измельченной древесины в ретортах и газогенераторах шахтного типа. Недостатком известных способов является то, что процесс термической переработки протекает с малой относительной скоростью газового теплоносителя, т.к. при увеличении ее происходит механический унос частиц древесины из реторты вместе с летучими парогазовыми продуктами термолиза, кроме того, на газогенераторных установках не предусмотрено получение угля в качестве товарного продукта.

Известен способ термической переработки древесины (RU N 2083633, С10В 53/02, опуб. 24.11.1995). Способ включает предварительную сушку древесины и последующую термическую обработку в присутствии газообразного теплоносителя в непрерывном процессе с прохождением последовательно зон досушивания, пиролиза с образованием древесного угля, его прокалки и охлаждения при противоточной подаче охлаждающего агента, в качестве которого используют дымовые газы от полного сгорания топлива с содержанием в них кислорода 1,5-7,0%, при этом указанные газы после прохождения ими зоны охлаждения используют в качестве теплоносителя в зонах прокалки, пиролиза и подсушки.

Известный способ является низкопроизводительным и требует дополнительного топлива извне.

Известны способ производства древесного угля и установка для производства древесного угля (RU N 2166527, С10В 53/02, опуб. 02.01.2000 – прототип). Способ включает предварительную сушку сырья и последующую термическую обработку в присутствии газообразного теплоносителя в непрерывном процессе с прохождением последовательно зон сушки, пиролиза с образованием древесного угля и его последующей прокалки.

Известный способ также имеет низкую производительность.

Техническая задача изобретения – повышение производительности способа непрерывной термической переработки измельченной древесины путем интенсификации тепло- и массообмена за счет возможности увеличения скорости подачи газа-теплоносителя в перерабатываемую древесину, повышение уровня утилизации отходов древесины с получением высокопрокаленного древесного угля и пирогенной смолы (бионефти) с высокой энергетической плотностью, а также – обеспечение требований экологической безопасности за счет отсутствия токсичных выбросов в окружающую среду.

Поставленная задача достигается тем, что способ непрерывной термической переработки измельченной древесины, включающий загрузку измельченной древесины в реактор, пиролиз при противоточной подаче в перерабатываемую древесину газа-теплоносителя, отвод парогазов – осуществляют в расположенном горизонтально реакторе, при этом непрерывно создают путем подпрессовки раздельные плотные, но газопроницаемые слои из древесных частиц, пиролиз проводят последовательно в каждом из подпрессованных слоев при одновременном отводе и конденсации парогазов при фильтрации их в подпрессованном слое, причем в качестве теплоносителя используют смесь природного газа, например, пропана и части собственных неконденсирующихся газов пиролиза.

Изобретение имеет следующие отличия от прототипа:

– способ осуществляют в расположенном горизонтально реакторе (т.е. процесс непрерывной термической переработки измельченной древесины ведут в горизонтальном направлении);

– при проведении способа непрерывно создают путем подпрессовки раздельные плотные, но газопроницаемые слои из древесных частиц;

– пиролиз проводят последовательно в каждом из подпрессованных слоев при одновременном отводе и конденсации парогазов при фильтрации их в подпрессованном слое;

– в качестве теплоносителя используют смесь природного газа, например, пропана и части собственных неконденсирующихся газов пиролиза.

Это позволит повысить производительность способа непрерывной термической переработки измельченной древесины путем интенсификации тепло- и массообмена за счет возможности увеличения скорости подачи газа-теплоносителя в перерабатываемую древесину, повысить уровень утилизации отходов древесины с получением высокопрокаленного древесного угля и пирогенной смолы (бионефти) с высокой энергетической плотностью, а также – обеспечить требование экологической безопасности за счет отсутствия токсичных выбросов в окружающую среду.

В просмотренном нами патентно-информационном фонде не обнаружено аналогичных технических решений, а также решений с указанными отличительными признаками.

Изобретение применимо и будет использовано в отрасли в 2008 г.

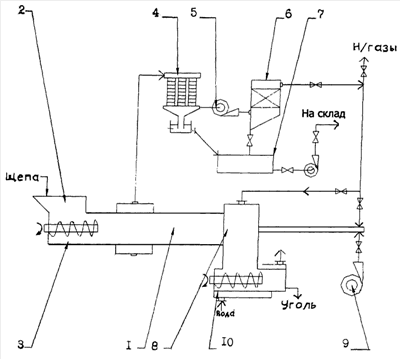

На чертеже изображена схема установки для проведения непрерывной термической переработки измельченной древесины.

В таблице представлены результаты пиролиза березовой древесины (щепы).

Способ непрерывной переработки измельченной древесины был проверен на крупнолабораторной установке производительностью до 40 кг/час, в результате чего была экспериментально подтверждена принципиальная возможность процесса скоростного пиролиза по заявленному способу.

Установка для непрерывной термической переработки измельченной древесины содержит горизонтальный реактор 1, загрузочное устройство 2, размещенный в начале реактора 1 шнек 3, конденсационную систему в виде кожухотрубного холодильника 4, центробежного смолоотделителя-газодувки 5 и каплеуловителя 6, сборник 7 для сбора смолы, топку 8, воздуходувку 9 для подачи воздуха на сжигание, шнек 10 для вывода из установки древесного угля.

Способ непрерывной термической переработки измельченной древесины выполняют следующим образом.

Измельченную древесину загружают через загрузочное устройство 2 в горизонтально расположенный реактор 1, что обеспечивает проведение процесса в горизонтальном направлении, при этом непрерывно осуществляют противоточную подачу теплоносителя из топки 8. В качестве теплоносителя используют смесь природного газа, например, пропана и части собственных неконденсирующихся газов пиролиза. Шнеком 3, расположенным в начале горизонтального канала реактора 1, непрерывно создают путем подпрессовки раздельные плотные, но газопроницаемые слои из древесных частиц, пиролиз проводят последовательно в каждом из подпрессованных слоев при одновременном отводе и конденсации парогазов при фильтрации их в подпрессованном слое.

В подпрессованном слое коэффициент заполнения реакционной зоны перерабатываемым сырьем значительно выше, чем у насыпного, пиролизуемый материал теряет свойство случайности, т.е. отсутствует возможность свободного перемещения отдельных частиц измельченной древесины друг относительно друга и слой приобретает свойство крупнопористого твердого куска (тела), сквозь поры которого с большой скоростью фильтруются газотеплоноситель и парогазы. Применение подпрессованного слоя позволяет сократить время пиролиза измельченной древесины за счет интенсификации процессов тепло- и массообмена путем возможности увеличения скорости движения газового теплоносителя в слое пиролизуемого материала, а также – минимально сократить время пребывания парогазов в зоне реакционного пространства, что обеспечивает уменьшение вторичных реакций крекинга жидких продуктов в газовой фазе. Следует отметить также, что упрощается технологическая схема улавливания бионефти из парогазов термолиза за счет возможности фильтрации последних в подпрессованном, но газопроницаемом слое из сырья.

Парогазы, образующиеся в процессе разложения древесины, выходят из установки через коллектор, предварительно обеспыленные при фильтрации через подпрессованный слой древесины, и направляются в конденсационную систему. Часть неконденсируемых газов подается газодувкой на рециркуляцию для формирования теплоносителя пиролиза, избыток газовой фазы выводится из установки.

Образующийся в результате термического разложения древесный уголь выводится из установки шнеком 10. Смола, получившаяся при конденсации парогазов и из каплеуловителя 6, собирается в сборнике 7.

В процессе термической переработки измельченной древесины заявленным способом получены следующие результаты: выход конденсата составляет 70% (339 кг из 1 пл.м³ исходной древесины при влажности последней 20% отн.) и смолы 15,7% (75,5 кг из 1 пл.м³ исходной древесины), выход угля 29,6% (158 кг из 1 пл.м³ исходной древесины).

По предварительным подсчетам коэффициент заполнения древесины в реакторе установки достигает 0,65-0,70, т.е. увеличивается по сравнению со свободным заполнением в 1,5 раза. Температура в зоне горения составляла 1000-1500°С, на выходе из реактора 85-100°С, т.е. не отличается от температур в процессе газификации. Однако следует подчеркнуть, что такой перепад температур был получен на слое длиной всего 350-400 мм, что свидетельствует о наличии интенсивного тепло- и массообмена.

Таким образом, заявленное техническое решение позволит повысить производительность способа непрерывной термической переработки измельченной древесины путем интенсификации тепло- и массообмена за счет возможности увеличения скорости подачи газа-теплоносителя в перерабатываемую древесину, повысить уровень утилизации отходов древесины с получением высокопрокаленного древесного угля и пирогенной смолы (бионефти) с высокой энергетической плотностью, а также – обеспечить требование экологической безопасности за счет отсутствия токсичных выбросов в окружающую среду.

Пиролиз березовой древесины /щепа/ в реторте
Режимные показатели	N опытов
1	2	3	4	5
1. Производительность реторты, кг/ч	47,6	51,6	60,6	57,2	48,4
2. Температурный режим реторты, °С:
2.1. Теплоносителя, вход	1100	1100	1100	950	950
2.2. Парогазов из реторты	120	125	120	96	115
3. Гидравлический режим реторты, кПа:
3.1. Теплоносителя, вход	5,28	6,66	9,31	110,7	12,45
3.2. Парогазов из реторты	0,17	0,2	0,63	0,7	0,73
3.3. Сопротивление слоя	5,11	6,46	8,68	10,37	11,72
4. Расход газового теплоносителя, м3/ч	37,7	40,8	47,0	55,7	64,8
5. Время пребывания щепы в реторте, с	75	70	60	76	75
,
6. Скорость парогазов по сечению реторты, м/с	2,56	2,79	3,20	4,09	4,26
7. Удельная производительность реторты, т/м3 ч	15,2	16,4	19,3	15,0	15,3
8. Выход угля от а.с.д., %	20,9	21,3	21,6	29,6	28,4

Формула изобретения

1. Способ непрерывной термической переработки измельченной древесины, включающий загрузку измельченной древесины в реактор, пиролиз при противоточной подаче в перерабатываемую древесину газа-теплоносителя, отвод парогазов, отличающийся тем, что способ осуществляют в расположенном горизонтально реакторе, при этом непрерывно создают путем подпрессовки раздельные плотные, но газопроницаемые слои из древесных частиц, пиролиз проводят последовательно в каждом из подпрессованных слоев при одновременном отводе и конденсации парогазов при фильтрации их в подпресованном слое.

2. Способ по п.1, отличающийся тем, что в качестве теплоносителя используют смесь природного газа, например пропана, и части собственных неконденсирующихся газов пиролиза.

РИСУНКИ
