Патент на изобретение №2369744
|
||||||||||||||||||||||||||
(54) ШАХТНАЯ ВЕНТИЛЯЦИОННАЯ УСТАНОВКА
(57) Реферат:
Изобретение относится к горной промышленности, а именно к шахтной вентиляции транспортных тоннелей. Установка включает рабочие и резервные вентиляторы, каждый из которых имеет электродвигатель, коллектор и диффузор, сдвоенную входную коробку в виде сопряженных индивидуальных коробок рабочего и резервного вентиляторов, на общем ребре которых размещена ляда, поочередно перекрывающая входы вентиляторов, и флажковую дверь, перекрывающую выходы вентиляторов, причем сдвоенная входная коробка соединена с корпусами вентиляторов посредством коллекторов. Кроме того, сдвоенная входная коробка вентиляторов содержит съемные элементы. Коллекторы выполнены разъемными и имеют стационарные секторы, соединенные со стационарной частью входной коробки, и съемные секторы, соединенные со съемными секторами входной коробки. Обеспечивает повышение надежности и ремонтопригодности вентиляторных установок главного проветривания шахт. 3 ил.
Изобретение относится к горной промышленности, а именно к рудничной вентиляции транспортных тоннелей. Наиболее близкой по технической сущности является «шахтная вентиляторная установка» по патенту РФ Однако данная конструкция не может обеспечить достаточную ремонтопригодность установки, за счет сложности и трудоемкости ее демонтажа-монтажа. Технической задачей данного изобретения является повышение надежности и ремонтопригодности вентиляционных установок за счет упрощения работ по их демонтажу-монтажу для ремонта отдельных частей вентиляторов. Поставленная задача решается тем, что в шахтной вентиляционной установке, включающей рабочие и резервные вентиляторы, каждый из которых имеет электродвигатель, коллектор и диффузор, сдвоенную входную коробку в виде сопряженных индивидуальных коробок рабочего и резервного вентиляторов, на общем ребре которых размещена ось устройства, поочередно перекрывающего входы вентиляторов, и устройство, перекрывающее выходы вентиляторов, причем сдвоенная входная коробка соединена с корпусами вентиляторов посредством коллекторов, согласно изобретению, сдвоенная входная коробка вентиляторов содержит съемные элементы, а коллекторы выполнены разъемными и имеют стационарные секторы, жестко соединенные со стационарной частью входной коробки, и съемные секторы, жестко соединенные со съемными секторами входной коробки. На фиг.1 изображено вертикальное сечение вентиляционной установки. На фиг.2 – вид установки сверху. На фиг.3 – общая входная коробка. Шахтная вентиляционная установка может быть как нагнетательной, так и всасывающей. Она содержит рабочий и резервный вентиляторы 1, которые могут быть расположены горизонтально. Каждый вентилятор 1 оснащен электродвигателем 2, коллектором 3 и диффузором 4. Оба вентилятора посредством коллекторов 3 соединены со сдвоенной входной коробкой 5, выполненной в виде сопряженных индивидуальных коробок рабочего и резервного вентиляторов 1, и содержат устройство 6, поочередно перекрывающее их входы, а также устройство 7, перекрывающее их выходы. Устройство 6 может быть выполнено, например, в виде ляды, а устройство 7 – например, в виде флажковой двери. Для обеспечения возможности монтажа-демонтажа роторов вентиляторов сдвоенная входная коробка 5 содержит съемные элементы 8. Коллекторы 3, служащие для соединения сдвоенной входной коробки 5 с вентиляторами, в свою очередь, выполнены разъемными и имеют стационарные секторы, соединенные со стационарной частью объединенной входной коробки 5, и съемные секторы 9, соединенные со съемными элементами 8 сдвоенной входной коробки 5. Шахтная вентиляционная установка работает следующим образом. Один из вентиляторов 1 (резервный) находится в положении «вентилятор выключен из работы». При этом флажковая дверь 7 и ляда 6 закрывают вход и выход неработающего вентилятора, изолируя его от вентиляционного канала и атмосферы. Второй вентилятор приводится во вращение посредством электродвигателя 2, обеспечивая необходимое давление (при работе на нагнетание) или разряжение (при работе на всасывание). При необходимости ввода в работу резервного вентилятора осуществляются ранее описанные действия. При необходимости ремонта или замены элементов установки (электродвигателя, вентилятора или отдельных его узлов) соответствующий вентилятор выводится в положение «вентилятор выключен из работы» и осуществляется демонтаж съемных элементов 8 сдвоенной входной коробки 5 и съемных секторов 9 коллектора 3, открывая доступ к заменяемым узлам установки. После замены нужных элементов конструкцию собирают в обратном порядке.
Формула изобретения
Шахтная вентиляционная установка, включающая рабочие и резервные вентиляторы, каждый из которых имеет электродвигатель, коллектор и диффузор, сдвоенную входную коробку в виде сопряженных индивидуальных коробок рабочего и резервного вентиляторов, на общем ребре которых размещена ляда, поочередно перекрывающая входы вентиляторов, и флажковую дверь, перекрывающую выходы вентиляторов, причем сдвоенная входная коробка соединена с корпусами вентиляторов посредством коллекторов, отличающаяся тем, что сдвоенная входная коробка вентиляторов содержит съемные элементы, а коллекторы выполнены разъемными и имеют стационарные секторы, соединенные со стационарной частью входной коробки, и съемные секторы, соединенные со съемными секторами входной коробки.

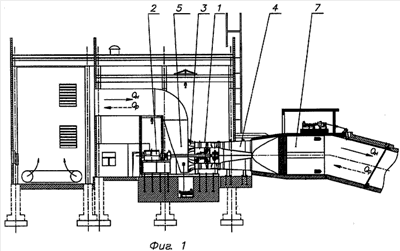

РИСУНКИ
|
||||||||||||||||||||||||||
2252314, E21F 1/08, 2004 г., включающая рабочие и резервные вентиляторы, каждый из которых имеет коллектор, электродвигатель и диффузор, соединенные с вентилятором, устройство, поочередно перекрывающее вход вентиляторов и устройство, перекрывающее выход вентиляторов, сдвоенную входную коробку, выполненную в виде сопряжения индивидуальных коробок рабочего и резервного вентиляторов, на общем ребре которых размещена ось устройства, поочередно перекрывающего вход вентиляторов. Сдвоенная входная коробка соединена с корпусами вентиляторов коллектором.
