Патент на изобретение №2369079

Published by on




РОССИЙСКАЯ ФЕДЕРАЦИЯ



ФЕДЕРАЛЬНАЯ СЛУЖБА
ПО ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ,
ПАТЕНТАМ И ТОВАРНЫМ ЗНАКАМ
(19) RU (11) 2369079 (13) C1
(51) МПК

A01D45/16 (2006.01)

(12) ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ

Статус: по данным на 18.08.2010 – действует

(21), (22) Заявка: 2008115800/12, 21.04.2008

(24) Дата начала отсчета срока действия патента:

21.04.2008

(46) Опубликовано: 10.10.2009

(56) Список документов, цитированных в отчете о
поиске:
RU 63164 U1, 27.05.2007. RU 2311013 C1, 27.11.2007. GB 995649 A, 23.06.1965. SU 1115707 A, 30.09.1984.

Адрес для переписки:

350072, г.Краснодар, ул. Московская, 42, ГНУ ВНИИТТИ

(72) Автор(ы):

Шидловский Евгений Владимирович (RU),
Виневский Евгений Иванович (RU),
Поярков Игорь Борисович (RU),
Лысенко Анатолий Ефимович (RU),
Папуша Сергей Константинович (RU),
Дьячкин Игорь Иванович (RU),
Виневская Наталия Николаевна (RU)

(73) Патентообладатель(и):

Государственное научное учреждение Всероссийский научно-исследовательский институт табака, махорки и табачных изделий Российской академии сельскохозяйственных наук (ГНУ ВНИИТТИ Россельхозакадемии) (RU)

(54) УСТРОЙСТВО ДЛЯ РАЗДЕЛЕНИЯ ТАБАЧНЫХ ЛИСТЬЕВ НА ФРАКЦИИ

(57) Реферат:

Изобретение относится к сельскому хозяйству и предназначено для разделения табачных листьев на фракции. Устройство состоит из замкнутого контура транспортера с ячейками, перемещающегося по направляющим, и сменного технологического контейнера, помещенного внутри замкнутого контура транспортера. Направляющие транспортера снабжены расположенными вдоль их продольных осей прорезями, в которых установлены вращающиеся эксцентрики, выступающие над рабочей поверхностью направляющих. Обеспечивается надежное разделение листьев и получение качественного сырья. 2 ил.

Изобретение относится к сельскому хозяйству и предназначено для разделения табачных листьев на фракции.

Известен табакоуборочный комбайн (патент РФ на изобретение 2311013, А01D 45/16, опубл. 27.11.2007 г., бюл. 33), оснащенный устройством, разделяющим табачные листья на фракции. Устройство состоит из замкнутого контура транспортера с ячейками, перемещающегося по направляющим с выступами, вызывающими вибрацию ленты, вследствие чего происходит разделение листьев от частей и обрывков. Внутри замкнутого контура транспортера помещен сменный технологический контейнер. Недостатком данного устройства является недостаточная вибрация ленты с ячейками при перемещении ее по направляющим с неподвижными выступами, что приводит к ненадежности разделения листьев. Это устройство взято нами за прототип.

Задачей предлагаемого изобретения является повышение надежности разделения листьев от частей и обрывков.

Техническим результатом является увеличение вибрации ленты транспортера с ячейками, способствующее надежности разделения листьев и получению качественного сырья.

Этот результат достигается тем, что у устройства для разделения табачных листьев на фракции, состоящего из замкнутого контура транспортера с ячейками, перемещающегося по направляющим и сменного технологического контейнера, помещенного внутри замкнутого контура транспортера, направляющие транспортера снабжены расположенными вдоль их продольных осей прорезями, в которых установлены вращающиеся эксцентрики, выступающие над рабочей поверхностью направляющих.

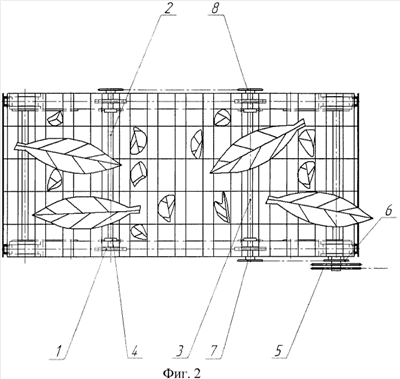

На фиг 1. показан общий вид устройства, вид сбоку; на фиг.2 – то же, вид сверху.

Устройство, разделяющее табачные листья на фракции состоит из замкнутого контура транспортера 1 с ячейками 2, перемещающегося по направляющим 3, которые снабжены прорезями 4, в которых установлены эксцентрики 5, а также технологического контейнера 6, помещенного внутри замкнутого контура транспортера 1, и привода 7.

Устройство работает следующим образом. При движении вдоль рядка табачных растений табакоуборочный комбайн отделяет табачные листья с помощью листоотделяющего механизма. Отделенная масса листьев попадает на ленту транспортера 1 с ячейками 2 устройства для разделения табачных листьев на фракции. Лента транспортера 1 перемещается по направляющим 3, которые имеют вдоль своих продольных осей прорези 4. В прорезях 4 установлены вращающиеся эксцентрики 5, выступающие над рабочей поверхностью направляющих 3. Вращение эксцентриков осуществляется приводом 7 от транспортера 1. При вращении эксцентрики 5 ударяют по ленте транспортера 1, вызывая ее вибрацию, что способствует разделению целых листьев от частей и обрывков, последние просыпаются через ячейки 2 ленты транспортера 1 в технологический контейнер 6. После заполнения контейнера 6 его вынимают, закрывают крышкой, содержимое его фиксируют иглами и контейнер используют как технологическую тару для сушки мелкой фракции листьев непосредственно в сушильной камере. Целые листья, находящиеся на транспортере 1, направляют выносным конвейером в бункер.

В отличие от прототипа, где для получения вибрации ленты с ячейками используют неподвижные выступы на направляющих, в предлагаемом устройстве применяют для этой цели вращающиеся эксцентрики, чем повышают надежность разделения листьев за счет увеличения амплитуды и частоты колебаний ленты в разных плоскостях, достигаемых несинхронной установкой эксцентриков в прорезях и увеличением числа оборотов привода, а надежность разделения листьев приводит к повышению качества сырья.

Испытания, проведенные в 2007 году на опытно-селекционном участке ГНУ ВНИИТТИ, показали, что применение устройства повышает товарную сортность сырья на 15-20%.

Формула изобретения

Устройство для разделения табачных листьев на фракции, состоящее из замкнутого контура транспортера с ячейками, перемещающегося по направляющим, и сменного технологического контейнера, помещенного внутри замкнутого контура транспортера, отличающееся тем, что направляющие транспортера снабжены расположенными вдоль их продольных осей прорезями, в которых установлены вращающиеся эксцентрики, выступающие над рабочей поверхностью направляющих.

РИСУНКИ
