Патент на изобретение №2369076

(54) СКОРОСТНОЙ КАРТОФЕЛЕКОПАТЕЛЬ ДЛЯ ТЯЖЕЛЫХ И КАМЕНИСТЫХ ПОЧВ

(57) Реферат:

Картофелекопатель содержит подкапывающие лемехи и ходовые колеса, устройство для установки глубины хода подкапывающих лемехов, которые установлены на опорный кронштейн и закреплены на пружинных стойках. Имеются сепарирующие цепи из круглых звеньев длиной 2000 мм, которые навешиваются на штангу с интервалом 100 мм, с возможностью образовании ячейки 100×100 мм. Цепи свободно расположены на поверхности почвы. Повышается производительность и долговечность рабочих органов. 3 ил.

Изобретение относится к сельскому хозяйству, в частности к машинам для уборки картофеля.

Известен картофелекопатель тракторный навесной КТН-2Б, содержащий раму, два основных и средний подкапывающий лемеха, основной и каскадный элеватор, опорные колеса и карданную передачу, редуктор и вибрационную решетку («Техническое описание и руководство по эксплуатации». БССР. Завод «Лидсельмаш», 1983 г.).

Картофелекопатель КТН-2Б работает с рабочей скоростью 2,21÷4,32 км/ч, а производительность по паспорту составляет 0,34÷0,45 га/ч.

К недостаткам известного устройства относятся: небольшой гарантийный срок службы основного и каскадного элеваторов, составляющий 50 га, большая металлоемкость и невысокая производительность на тяжелых и каменистых почвах.

Вследствие больших нагрузок, приходящихся на середину ведущего вала, возникающих при встрече с камнями, происходят поломки вала, элеваторов и лемехов.

Наиболее близким устройством к предложенному является картофелекопатель для каменистых и тяжелых почв, содержащий подкапывающие лемеха и ходовые колеса (SU 176737, кл. А01D 17/014, 07.01.1966).

Недостатком данного картофелекопателя является работа с невысокой скоростью, а также его частые поломки на тяжелых каменистых почвах.

Технический результат – повышение производительности, стойкости, долговечности рабочих органов и уменьшение металлоемкости узлов при работе на тяжелых и каменистых почвах.

Технический результат достигается тем, что скоростной картофелекопатель для каменистых и тяжелых почв, содержащий подкапывающие лемеха и ходовые колеса, устройство для установки глубины хода подкапывающих лемехов, которые установлены на опорный кронштейн и закреплены на пружинных стойках, при этом имеются сепарирующие цепи из круглых звеньев длиной 2000 мм, которые навешиваются на штангу с интервалом 100 мм, с возможностью образования ячейки 100×100 мм, причем цепи свободно расположены на поверхности почвы.

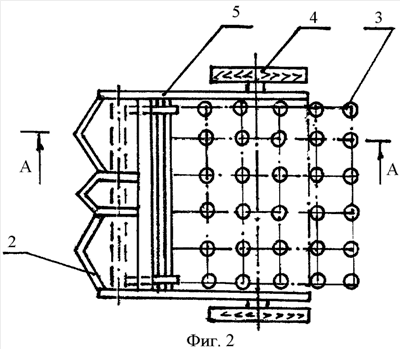

На фиг.1 показана схема скоростного картофелекопателя для каменистых и тяжелых почв (вид сбоку). На фиг.2 – вид сверху. На фиг.3 сечение А-А на фиг.1 – крепление лемехов пружинными стойками.

Скоростной картофелекопатель состоит из следующих частей: устройства для установки глубины хода 1 (фиг.1), подкапывающих лемехов 2 (фиг.1), сепарирующих цепей 3 (фиг.1). На фиг.2 – ходовые колеса 4, рама 5. На фиг.3 – сечение А-А: пружинная стойка 6, балка 7, опорный кронштейн лемехов 8, штанга 9 для крепления сепарирующих цепей 3.

Подкапывающие лемехи установлены на опорном кронштейне 8 и закреплены на пружинных стойках при помощи болтовых соединений для возможных свободных колебаний по трем степеням свободы.

На штанге 9 навешиваются сепарирующие цепи 3 длиной 2000 мм, состоящие из круглых звеньев, соединенных в поперечном направлении с интервалом по осям звеньев 100 мм, и свободно лежащие на поверхности почвы. При движении агрегата просветы между звеньями цепи изменяются в пределах 30-40 мм. При работе агрегата на высокой скорости происходит дробление комков почвы и отделение клубней. По ширине сепарирующие цепи 3 ограничены бортами рамы 5 (фиг.2).

Скоростной картофелекопатель работает следующим образом: в процессе работы картофелекопателя при достижении рабочей скорости до 12 км/ч лемехи 2 подрезают почву на необходимую глубину. При контакте с камнем лемехи 2 отклоняются от рабочего положения, обходят препятствие и вновь возвращаются в исходное положение. Увеличение рабочей скорости свыше 12 км/ч повышает вероятность поломки лемеха.

Благодаря упругости пружинной стойки 6 и опорного кронштейна 8, которая позволяет лемехам проворачиваться на необходимый угол при контакте с препятствием, лемехи предохраняются от возможных поломок.

Подрезанный пласт почвы, перемещаясь вместе с клубнями по поверхности лемехов, попадает на сепарирующие цепи 3, где встряхивается и размельчается до необходимого состояния за счет увеличения скорости, конструкции сепарирующих цепей и их касания поверхности почвы.

При этом почва отделяется от клубней и просеивается в просветы сепарирующих цепей на землю.

В результате упрощения конструкции скоростного картофелекопателя снижается его металлоемкость, повышаются: производительность труда до 1,25 га/ч, качество уборки урожая, надежность и стойкость.

Формула изобретения

Скоростной картофелекопатель для каменистых и тяжелых почв, содержащий подкапывающие лемехи и ходовые колеса, устройство для установки глубины хода подкапывающих лемехов, которые установлены на опорный кронштейн и закреплены на пружинных стойках, при этом имеются сепарирующие цепи из круглых звеньев длиной 2000 мм, которые навешиваются на штангу с интервалом 100 мм, с возможностью образования ячейки 100×100 мм, причем цепи свободно расположены на поверхности почвы.

РИСУНКИ
