Патент на изобретение №2369070

(54) ЛАПОВЫЙ СОШНИК

(57) Реферат:

Изобретение относится к сельскохозяйственному машиностроению, а именно к сошникам сеялок. Сошник содержит стрельчатую лапу, пластину и распределитель семян. Сошник имеет кронштейн, закрепленный сзади семятукопровода эллипсной формы. Семятукопровод наклонен верхней частью вперед. В нижней части семятукопровода установлена вставка. К вставке по дуге окружности закреплен пруток, изогнутый и вынесенный за пределы рабочей зоны сошника. Такое конструктивное выполнение позволит обеспечить равномерность распределения семян, снизить тяговое сопротивление и исключить нависание на сошник растительных остатков. 2 ил.

Изобретение относится к сельскохозяйственному машиностроению, а именно к сошникам сеялок.

Известен сошник, содержащий стойку с трубчатым семятукопроводом и стрельчатой лапой, а также дисковый почвенный нож, подпружиненно установленный перед стойкой сошника (RU 2021657, кл. МКИ А01С 7/20).

Недостатком данного сошника является сложность конструкции и, как следствие, его низкая эксплуатационная надежность, высокая материалоемкость.

Так же известна конструкция сошника стерневой сеялки, содержащая стойку с трубчатым семятукопроводом и стрельчатую лапу (Комаристов В.Е., Дунай Н.Ф. Сельскохозяйственные машины. – М.: Колос, 1984, с.120).

Недостатками этого сошника являются залипание почвой, то есть его низкая технологическая надежность, высокая материалоемкость.

Наиболее близким по технической сущности является конструкция сошника стерневой сеялки, содержащая стойку формы рыхлительного зуба культиватора, к задней стороне которой крепится стрельчатая лапа (RU 2219696, кл. МКИ А01С 7/20).

Недостатком этого сошника является неравномерность распределения семян по ширине полосы, большой отброс почвы стойкой и налипание на нее растительных остатков и высокая материалоемкость конструкции.

Задачей, на решение которой направлено изобретение, является повышение качества заделки семян по ширине полосы и глубине, снижение налипания растительных остатков, материалоемкости и тягового сопротивления сошника.

Технический результат – создание облегченного сошника, обеспечивающего равномерность распределения семян, позволяющего снизить тяговое сопротивление движению и избавиться от налипания растительных остатков.

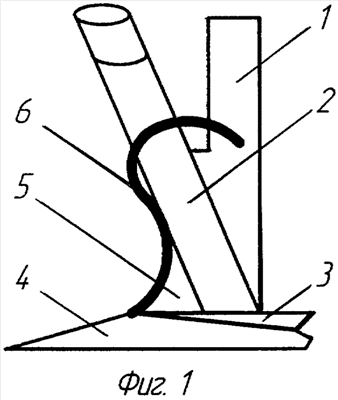

На фиг.1 изображен лаповый сошник, вид сбоку; на фиг.2 – то же, вид снизу.

Лаповый сошник содержит кронштейн 1, в передней части которого установлен семятукопровод 2, имеющий наклон вперед и выполненный в форме эллипса. К нижней части семятукопровода 2 прикреплена пластина 3, к которой в свою очередь крепится стрельчатая лапа 4 и вставка 5, на которой по дуге окружности закреплен пруток 6. В нижней части стрельчатой лапы 4 установлен распределитель семян 7.

Лаповый сошник работает следующим образом. Лаповый сошник крепится к посевной секции при помощи кронштейна 1. Стрельчатая лапа 4, подрезая пласт почвы и производя ее рыхление, одновременно уничтожает сорняки, а пластина 3 препятствует осыпанию почвы до высева семян. Семена и удобрения, двигаясь по эллипсному семятукопроводу 2, благодаря наклону его верхней части вперед, без изменения траектории и направления движения попадают на распределитель семян 7, закрепленный в нижней части стрельчатой лапы 4, и равномерно высеваются в почву широкой полосой, обеспечивая оптимальную площадь питания растений. Так как пруток 6 закреплен в передней части лапового сошника по дуге окружности, изогнут и вынесен за пределы стойки назад, то попадающие на него остатки растений не налипают, а, проходя по дуге, отводятся за пределы рабочей зоны сошника. Вставка 5 служит для закрепления прутка 6 по дуге окружности, а также для упрочнения конструкции сошника.

Благодаря тому, что семятукопровод 2 выполнен в форме эллипса, а расположенный перед ним пруток 6 в нижней части заточен под клин, достигается уменьшение тягового сопротивления, кроме того, эллипсная форма семятукопровода 2 при проходах уменьшает отброс почвы.

Формула изобретения

Лаповый сошник, содержащий стрельчатую лапу, пластину, распределитель семян, отличающийся тем, что сошник имеет кронштейн, закрепленный сзади семятукопровода эллипсной формы, причем семятукопровод наклонен верхней частью вперед, а в нижней части семятукопровода установлена вставка, к которой по дуге окружности закреплен пруток, изогнутый и вынесенный за пределы рабочей зоны сошника.
