(54) КОНТЕЙНЕР ДЛЯ ВИДЕО- И ФОТОСЪЕМОК

(57) Реферат:

Изобретение касается устройств, обеспечивающих надводную и подводную видео- и фотосъемки. Контейнер для видео – или фотосъемок выполнен из фасонного полиэтилена для размещения съемочной аппаратуры в прозрачном пустотелом пространстве с окном, имеющим металлическую кольцевую оболочку и стекло. Прозрачное пустотелое пространство снабжено рукавом с резиновой перчаткой и металлической кольцевой оболочкой, образующей отверстие, герметично соединенное с контейнером. Оппозитно указанному рукаву выполнен другой рукав с отверстием, обеспечивающим ввод съемочной аппаратуры, снабженный гидроизоляцией, на внешних оппозитно расположенных сторонах которого размещены фрикционно-триботехнические ленты, рабочие площади которых смещены относительно друг друга таким образом, что при сгибе и повороте лент навстречу друг другу обеспечивается сжатие рабочих фрикционно-триботехнических клейких поверхностей лент для герметизации замкнутого пространства контейнера при внутреннем давлении от 0,1-0,6 МПа. Технический результат – повышение качества фото- и видеосъемок за счет качественного улучшения освещенности объекта съемки. 8 ил.

Изобретение относится к устройствам, обеспечивающим надводную и подводную видео- и фотосъемку предметов на глубинах до 190 метров.

К известным объектам следует отнести полезную модель SU 32092 U1 (Ефремов И.А.), 10.09.2003.

Известное устройство не обеспечивает условия глубинных фотосъемок и передачи информационного поля видения с помощью жидкокристаллического дисплея, передающего изображение из камеры, ввиду отсутствия оптимального подбора герметичных соединений разъемов контейнеров относительно крышки и стенок контейнеров, что играет важную роль в выполнении функциональных задач, относящихся к условиям проведения съемок и сохранения качества фотоснимков.

К недостаткам известного контейнера для фотосъемок /1/ следует отнести сложность в сборке конструкции, малые технологические возможности в проведении подводных фотосъемок и невозможность выполнения видеосъемок на малой и большой глубинах.

Задачей технического решения является повышение качества видео- и фотосъемок за счет качественного улучшения освещенности объекта съемки.

Преимуществом устройства является процесс выполнения съемок на глубинах от 0 до 120 м. Ввод фото и кинокамеры в объемное пространство прозрачного контейнера производится вне контакта с водной средой, отчего оптическая аппаратура остается сухой и невредимой, при соответствующей настройке положения окна фото- или видеокамеры относительно окна прозрачного контейнера управление положением фото- или кинокамеры с помощью рукавицы не приводит к проникновению воды вовнутрь прозрачного контейнера.

Поставленная задача достигается тем, что контейнер для видео – и фотосъемок выполнен из фасонного полиэтилена для размещения съемочной аппаратуры в прозрачном пустотелом пространстве с окном, имеющим металлическую кольцевую оболочку и стекло, прозрачное пустотелое пространство снабжено рукавом с резиновой перчаткой и металлической кольцевой оболочкой, образующей отверстие, герметично соединенное с контейнером, оппозитно указанному рукаву выполнен другой рукав с отверстием, обеспечивающим ввод съемочной аппаратуры, снабженной гидроизоляцией, на внешних оппозитно расположенных сторонах которого размещены фрикционно-триботехнические ленты, рабочие площадки которых смещены относительно друг друга таким образом, что при сгибе и повороте лент навстречу друг другу обеспечивается сжатие рабочих фрикционно-триботехнических клейких поверхностей лент для герметизации замкнутого пространства контейнера при внутреннем давлении от 0,1-0,6 МПа.

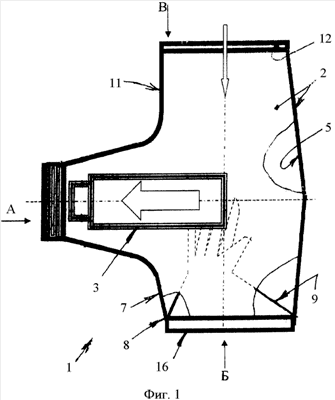

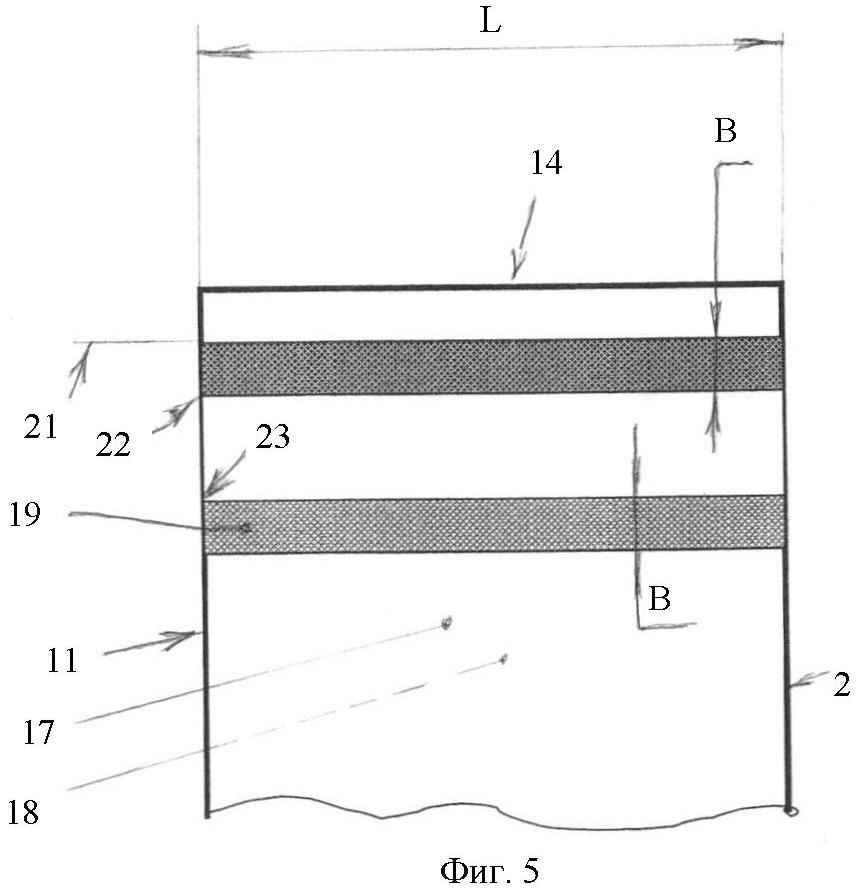

Перечень фигур графических изображений: фиг.1 – профильная проекция устройства для видео – и/или фотосъемок; фиг.2 – сечение А-А устройства для видео- и фотосъемок; фиг.3 – вид Б со стороны отверстия, снабженного перчаткой; фиг.4 – вид на прямоугольное герметично закрытое окно; фиг.5 – развертка рукава (11); фиг.6 – боковая проекция рукава (11); фиг.7 – фрагмент скрученного рукава (11); фиг.8 – фрагмент скрученного рукава (11), образующего гидравлический замок (18-17-19-13-13-20-17-18).

Перечень цифровых обозначений: контейнер (1); фасонная полиэтиленовая оболочка (2); съемочная аппаратура (3); кольцевое окно (4); прозрачное пустотелое пространство (5); стекло (6), выходной рукав (7), упругий внутренний вход (8); резиновая перчатка (9); отверстие (10); полиэтиленовый рукав (11); переход (12); гидроизоляция (13); выходное отверстие (14); металлические кольцевые оболочки (15) и (16); стороны (17) и (18); фрикционно-триботехнические ленты (19) и (20); линия (21) и при повороте их навстречу друг к другу относительно линии (21) и вторичных линий сгиба (22 и 23) толщина подложки для упомянутых фрикционно-триботехнических лент (19 и 20) возрастала как минимум в 6 и/или 8 раз для полного завершения цикла герметизации по сгибу (21) за счет образования замкнутого пространства (18-17-19-13-13-20-17-18) контейнера (1) при внутреннем давлении Р воздушного пространства контейнера от 0,1-0,6 МПа, причем рабочими фрикционными клейкими поверхностями S1 и S2 фрикционно-триботехнических лент (20 и 19) при их сжатии формируется плоскопараллельное замковое пространство (18-17-19-13-13-20-17-18) шириной В, длиной L, с учетом сдвоенной толщины t наклеенных в оппозитном и смещенном на шаг направлении плоскопараллельных сгибов по линиям (21, 22, 23), удвоенных по толщине полиэтиленовых и/или аналогичных им слоев поверхностей контейнера.

Описание устройства для видео- и фотосъемок.

Контейнер для видео- и фотосъемок (1), отличающийся тем, что контейнер (1) выполнен фасонного полиэтилена (2) для размещения съемочной аппаратуры (3) в прозрачном пустотелом пространстве (5) с окном (4), имеющим металлическую кольцевую оболочку (15) и стекло (6), прозрачное пустотелое пространство снабжено рукавом (7) с резиновой перчаткой (9) и металлической кольцевой оболочкой (16), образующей отверстие (10), герметично соединенное с контейнером (1), оппозитно указанному рукаву выполнен другой рукав (11) с отверстием (14), обеспечивающим ввод съемочной аппаратуры, снабженной гидроизоляцией (13), на внешних оппозитно расположенных сторонах (17 и 18) которого размещены фрикционно-триботехнические ленты (19 и 20), рабочие площадки которых смещены относительно друг друга таким образом, что при сгибе и повороте лент навстречу друг другу обеспечивается сжатие рабочих фрикционно-триботехнических клейких поверхностей лент для герметизации замкнутого пространства контейнера при внутреннем давлении от 0,1-0,6 МПа.

Контейнер для видео – и фотосъемок (1) выполняется так, что

– контейнер (1) выполнен из фасонного полиэтилена (2) для размещения съемочной аппаратуры (3) в прозрачном пустотелом пространстве (5) с окном (4), имеющим металлическую кольцевую оболочку (15) и стекло (6);

– прозрачное пустотелое пространство снабжено рукавом (7) с резиновой перчаткой (9) и металлической кольцевой оболочкой (16), образующей отверстие (10), герметично соединенное с контейнером (1);

– оппозитно указанному рукаву выполнен другой рукав (11) с отверстием (14), обеспечивающим ввод съемочной аппаратуры (3), снабженной гидроизоляцией (13), на внешних оппозитно расположенных сторонах (17 и 18) которого размещены фрикционно-триботехнические ленты (19 и 20), рабочие площадки которых смещены относительно друг друга таким образом, что при сгибе и повороте лент навстречу друг другу обеспечивается сжатие рабочих фрикционно-триботехнических клейких поверхностей лент для герметизации замкнутого пространства контейнера при внутреннем давлении от 0,1-0,6 МПа.

Пример осуществления устройства.

Контейнер для видео- и фотосъемок (1), выполняется так, что

1) контейнер (1) выполнен из фасонного полиэтилена (2) для размещения съемочной аппаратуры (3) в прозрачном пустотелом пространстве (5) с окном (4), имеющим металлическую кольцевую оболочку (15) и стекло (6);

2) прозрачное пустотелое пространство снабжено рукавом (7) с резиновой перчаткой (9) и металлической кольцевой оболочкой (16), образующей отверстие (10), герметично соединенное с контейнером (1);

3) оппозитно указанному рукаву выполнен другой рукав (11) с отверстием (14), обеспечивающим ввод съемочной аппаратуры (3), снабженной гидроизоляцией (13), на внешних оппозитно расположенных сторонах (17 и 18) которого размещены фрикционно-триботехнические ленты (19 и 20), рабочие площадки которых смещены относительно друг друга таким образом, что при сгибе и повороте лент навстречу друг другу обеспечивается сжатие рабочих фрикционно-триботехнических клейких поверхностей лент для герметизации замкнутого пространства контейнера при внутреннем давлении от 0,1-0,6 МПа.

Промышленная полезность нового технического решения заключается в облегчении операций, связанных с подводными съемками, выраженных в снижении утомляемости аквалангистов. Новое герметичное соединение рукава (11) является надежным гидроизолирующим звеном, простым в использовании при возможности многократного раскрытия разъема (14), что качественно отличается от известных аналогов.

Экономическая эффективность нового технического решения состоит в том, что алюминиевый корпус и герметизируемые крышки каркасов заменены простой полиэтиленовой пленкой, скроенной по определенной фасонной выкройке с использованием узла замыкания герметизации (18-17-19-13-13-20-17-18) шириной В, длиной L, с учетом сдвоенной толщины t.

Формула изобретения

Контейнер для видео- или фотосъемок, отличающийся тем, что контейнер выполнен из фасонного полиэтилена для размещения съемочной аппаратуры в прозрачном пустотелом пространстве с окном, имеющим металлическую кольцевую оболочку и стекло, прозрачное пустотелое пространство снабжено рукавом с резиновой перчаткой и металлической кольцевой оболочкой, образующей отверстие, герметично соединенное с контейнером, оппозитно указанному рукаву выполнен другой рукав с отверстием, обеспечивающим ввод съемочной аппаратуры, снабженный гидроизоляцией, на внешних оппозитно расположенных сторонах которого размещены фрикционно-триботехнические ленты, рабочие площади которых смещены относительно друг друга таким образом, что при сгибе и повороте лент навстречу друг другу обеспечивается сжатие рабочих фрикционно-триботехнических клейких поверхностей лент для герметизации замкнутого пространства контейнера при внутреннем давлении от 0,1-0,6 МПа.
