Патент на изобретение №2368861
|
||||||||||||||||||||||||||
(54) УНИТАРНЫЙ ВЫСТРЕЛ “ОСТАШКОВ” К ГЛАДКОСТВОЛЬНОМУ ТАНКОВОМУ ОРУДИЮ
(57) Реферат:
Изобретение относится к боеприпасам с электронными траекторными взрывателями. Выстрел содержит гильзу с пороховым метательным зарядом, удлиненный электрический воспламенитель с каналом, установленный в донной части гильзы, соединенный с гильзой снаряд с донным взрывателем, жестким стабилизатором с балкой, в которой выполнен осевой канал и устройством ввода команд. Электрический воспламенитель выполнен с выведенным на торец гильзы наружным электрическим контактом, который соединен с донным взрывателем электрической цепью, включающей кабель, расположенный в канале удлиненного электрического воспламенителя, штекерный разъем между удлиненным электрическим воспламенителем и стабилизатором снаряда и кабель, расположенный в осевом канале балки стабилизатора, при этом донный взрыватель снабжен коммутатором, выполненным с возможностью выполнения после подачи команды на выстрел зарядки конденсатора, обеспечивающего питание донного взрывателя, установки режима работы донного взрывателя и подачи импульса на электрический воспламенитель. Повышается скорострельность. 1 з.п. ф-лы, 3 ил.
Изобретение относится к боеприпасам, а более конкретно к унитарным танковым выстрелам, имеющим электронные траекторные взрыватели, оснащенные приемниками команд. Известен 120-мм танковый выстрел США к гладкоствольному орудию со снарядом М830А1, содержит гильзу, в донной части которой установлен удлиненный электрический воспламенитель («флейта), наполненную пороховым метательным зарядом, и соединенный с гильзой снаряд, оснащенный головным взрывателем, донным детонатором и жестким стабилизатором. Взрыватель оснащен приемником команд и имеет электрическую связь с донным детонатором. В качестве прототипа выбран аналогичный снаряд, известный из DE 10161726 A1, опубл. 03.07.2003. Ввод команд, в том числе временных установок, в головной взрыватель для танков, не имеющих автомата заряжания, производится ручным способом, для танков с автоматом заряжания – автоматически при движении снаряда в автомате, контактным или бесконтактным, например индукционным, способами, что, как правило, требует остановки движения снаряда на определенное время. Последнее снижает скорострельность орудия. Осуществление электрической связи головного взрывателя с донным детонатором требует проведения электрического провода через заряд взрывчатого вещества (ВВ), что связано с определенными техническими трудностями. Настоящее изобретение направлено на устранение указанных недостатков. Техническое решение состоит в том, что унитарный выстрел к гладкоствольному танковому орудию, содержащий гильзу с пороховым метательным зарядом, удлиненный электрический воспламенитель с каналом, установленный в донной части гильзы, соединенный с гильзой снаряд с донным взрывателем, жестким стабилизатором с балкой, в которой выполнен осевой канал, и устройством ввода команд, отличающийся тем, что электрический воспламенитель выполнен с выведенным на торец гильзы наружным электрическим контактом, который соединен с донным взрывателем электрической цепью, включающей кабель, расположенный в канале удлиненного электрического воспламенителя, штекерный разъем между удлиненным электрическим воспламенителем и стабилизатором снаряда и кабель, расположенный в осевом канале балки стабилизатора, при этом донный взрыватель снабжен коммутатором, выполненным с возможностью выполнения после подачи команды на выстрел зарядки конденсатора, обеспечивающего питание донного взрывателя, установки режима работы донного взрывателя и подачи импульса на электрический воспламенитель. Предусмотрена также возможность установки на наружной поверхности дна гильзы дополнительного изолированного концентрического кольцевого контакта, также электрически соединенного с донным взрывателем. Фиг.1 – продольный разрез выстрела с одноканальным вводом импульсов; фиг.2 – электрическая блок-схема выстрела; фиг.3 – вид на дно гильзы, имеющей двухканальный ввод импульсов. Унитарный выстрел по фиг.1 содержит цельнометаллическую или частично сгорающую гильзу 1, по оси донной части которой установлен удлиненный электрический воспламенитель 2 с выведенным на торец гильзы электрическим контактом 3. Гильза содержит пороховой метательный заряд 4 и соединена с осколочным или осколочно-пучковым снарядом 5. Снаряд содержит корпус 6, наполненный зарядом взрывчатого вещества (ВВ) 7, соединенную с корпусом балку стабилизатора 8, оснащенную жесткими перьями 9. Балка имеет осевой канал 10. На заднем торце балки распложена часть электрического разъема 11. В донной части корпуса установлен донный взрыватель 12, соединенный кабелем 13 с частью разъема 11. На переднем конце воспламенителя установлена ответная часть разъема 14, соединенная кабелем 15 с контактом 3. Электрическая блок-схема выстрела с одноканальным вводом импульсов представлена на фиг.2. Здесь 16 – электрический капсюль-воспламенитель, 17 – коммутатор донного взрывателя, 18 – зарядный конденсатор, 19 – блок траекторного подрыва, преимущественно временного типа, 20 – инерционный ударный механизм с установками на мгновенное и замедленное действия, 21 – электродетонатор, 22 – предохранительный механизм, 23 – детонатор. На фиг.3 представлено исполнение выстрела с двухканальным вводом импульса и частично сгорающей гильзой, состоящей из металлического поддона 24 и сгорающей части 25. На наружной поверхности поддона установлено изолированное с помощью изоляторов 26 концентрическое контактное кольцо 27, электрически соединенное с кабелем 15. Действие выстрела с одноканальным вводом происходит следующим образом. После досылания выстрела в ствол и закрытия затвора электрод Э (фиг.2) системы управления огнем (СУО) танка входит в соприкосновение с контактом 3 выстрела. После подачи команды на выстрел через контакт с помощью коммутатора 17 производится последовательно четыре операции: – зарядка конденсатора 17, обеспечивающего питание взрывателя; – установка режима работы взрывателя (траекторный временной подрыв или ударный подрыв и его подвид); – в случае установки на временной подрыв – ввод интервала времени от момента выстрела до момента подрыва (полетного времени); – подача импульса на капсюль-воспламенитель 16 (при этом энергия поступает от источника СУО). Величина вводимого интервала времени определяется как полетное время до точки разрыва над целью (в случае обычного осколочно-фугасного снаряда) или до упрежденной точки перед целью (в случае осколочно-пучкового снаряда). Как показала оптимизация по критерию «стоимость-эффективность» с учетом стоимости элементной базы, величина среднеквадратического отклонения интервала времени для танковых пушек должна находиться в пределах 0,002±0,0005 с. При двухканальном вводе (фиг.3) подача питания и установка времени производится через контактное кольцо 27, а подача импульса на воспламенение порохового заряда – через центральный контакт 3. Двухканальная схема обеспечивает упрощение конструкции коммутатора и повышение безопасности выстрела. Основным преимуществом конденсаторного источника энергии, заряжаемого перед выстрелом, перед батарейным источником является увеличение гарантийного срока хранения выстрела и его надежности. Предлагаемая схема ввода питания и установок не связана с длительными механическими операциями, имеющими место, например, в СУО «Айнет» отечественного танка Т-90С, и вследствие этого обеспечивает высокую скорострельность танка. Предлагаемое техническое решение по вводу питания и установки может найти широкое применение в танковых выстрелах с осколочно-пучковыми снарядами комбинированного действия типа «Тверич», в танковых выстрелах с кассетными снарядами и т.п. В заключение отметим, что предлагаемая конструкция выстрела предназначена для перспективных танков, имеющих автомат заряжания в кормовой части башни (см., например, RU 2326322).
Формула изобретения
1. Унитарный выстрел к гладкоствольному танковому орудию, содержащий гильзу с пороховым метательным зарядом, удлиненный электрический воспламенитель с каналом, установленный в донной части гильзы, соединенный с гильзой снаряд с донным взрывателем, жестким стабилизатором с балкой, в которой выполнен осевой канал, и устройством ввода команд, отличающийся тем, что электрический воспламенитель выполнен с выведенным на торец гильзы наружным электрическим контактом, который соединен с донным взрывателем электрической цепью, включающей кабель, расположенный в канале удлиненного электрического воспламенителя, штекерный разъем между удлиненным электрическим воспламенителем и стабилизатором снаряда и кабель, расположенный в осевом канале балки стабилизатора, при этом донный взрыватель снабжен коммутатором, выполненным с возможностью выполнения после подачи команды на выстрел зарядки конденсатора, обеспечивающего питание донного взрывателя, установки режима работы донного взрывателя и подачи импульса на электрический воспламенитель. 2. Выстрел по п.1, отличающийся тем, что гильза выполнена цельнометаллической или частично сгорающей.

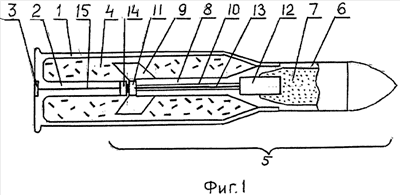

РИСУНКИ
|
||||||||||||||||||||||||||
