Патент на изобретение №2368679

(54) СПОСОБ ИЗВЛЕЧЕНИЯ НИКЕЛЯ ИЗ РАСТВОРОВ ИЛИ ПУЛЬП ВЫЩЕЛАЧИВАНИЯ РУД

(57) Реферат:

Изобретение относится к металлургии, а именно к гидрометаллургическим способам получения никеля. Способ извлечения никеля из растворов или пульп выщелачивания руд включает сорбцию никеля на ионите с последующей десорбцией никеля раствором кислоты и переработку десорбата. При этом сорбцию ведут из растворов или пульп, содержащих никель и медь. После десорбции никеля из ионита извлекают медь раствором аммиака и возвращают ионит на сорбцию. Техническим результатом изобретения является повышение степени извлечения никеля. 1 табл.

Изобретение относится к металлургии, а именно к гидрометаллургическим способам получения никеля.

В качестве прототипа выбран способ извлечения никеля из растворов или пульп выщелачивания руд (патент RU 2287597), включающий сорбцию никеля на ионите с последующей десорбцией никеля раствором кислоты и переработку десорбата.

Недостатком способа является невысокое извлечение никеля в десорбате, так как медь, оседая на ионите, снижает его емкость.

Задачей, на решение которых направлено заявленное изобретение, является повышение извлечения никеля.

Указанная задача решается тем, что в способе извлечения никеля из растворов и пульп, включающем выщелачивание и сорбцию никеля на ионите с последующей десорбцией раствором кислоты и переработку десорбата, после десорбции никеля с ионита раствором аммиака с ионита снимают медь.

Пример. Предлагаемый способ испытан в лабораторных условиях при извлечении никеля из растворов кучного выщелачивания магнезиальных окисленных никелевых руд Рогожинского месторождения и из пульпы от выщелачивания железо-магнезиальной руды Рогожинского месторождения.

Сорбцию из раствора вели в 2 последовательно соединенных стеклянных колонках диаметром 14 мм и высотой 1,5 м каждая.

Сорбцию из пульпы осуществляли в 7 последовательно работающих стаканах объемом 2 л при контакте на стадии 1 час. Затем пульпу и ионит разделяли и передвигали навстречу друг другу, так что из 1 стакана выходил насыщенный ионит, из седьмого – обедненная по никелю пульпа.

С насыщенного ионита Dowex М-4195 никель десорбировали раствором серной кислоты 160 г/л. Перед возвратом ионита на сорбцию с него в 2 последовательно соединенных стеклянных колонках диаметром 14 мм и высотой 1,5 м 5% раствором аммиака сняли медь.

Медьсодержащие растворы подкисляли, затем направляли на концентрирование на анионит ВП-1п. С насыщенного ионита меди десорбировали раствором 3% аммиака +10% сульфата аммония. Из полученных растворов с концентрацией меди 30-40 г/л путем упаривания получили товарный продукт – медный купорос CuSO₄·5H₂O.

Таким образом, существует возможность извлечения в товарный продукт кроме никеля еще и меди.

Всего проведено три цикла сорбции – десорбции на ионите Dowex М-4195 из раствора и пульпы.

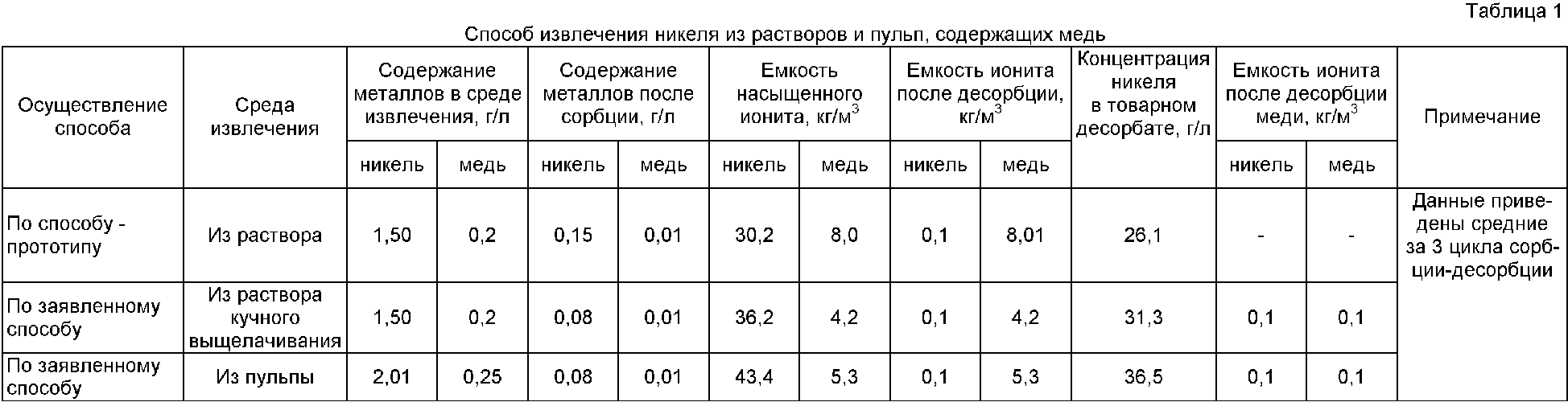

Результаты исследований по сравнению с прототипом приведены в табл.1.

Из табл.1 видно, что осуществление извлечения никеля из растворов и пульп по заявляемому способу позволяет повысить извлечение никеля, увеличить емкость насыщения по никелю и концентрацию никеля в десорбате, что уменьшает затраты на переработку десорбата с извлечением никеля в товарный продукт.

Формула изобретения

Способ извлечения никеля из растворов или пульп выщелачивания руд, включающий сорбцию никеля на ионите с последующей десорбцией никеля раствором кислоты и переработку десорбата, отличающийся тем, что сорбцию ведут из растворов или пульп, содержащих никель и медь, после десорбции никеля из ионита извлекают медь раствором аммиака и возвращают ионит на сорбцию.
