Патент на изобретение №2368677

(54) СПОСОБ ИЗВЛЕЧЕНИЯ НИКЕЛЯ ИЗ РАСТВОРОВ ИЛИ ПУЛЬП ВЫЩЕЛАЧИВАНИЯ РУД

(57) Реферат:

Изобретение относится к металлургии, а именно к гидрометаллургическим способам получения никеля. Способ извлечения никеля из растворов или пульп выщелачивания руд включает очистку растворов или пульп извлечением из них железа и меди и последующую сорбцию никеля на ионите. После сорбции никеля проводят его десорбцию с ионита и переработку десорбата. При этом перед сорбцией никеля из раствора или пульпы извлекают железо и медь сначала осаждением железа при pH 2,5-3,0, а затем сорбцией меди и остатка железа на ионите. Техническим результатом является повышение степени извлечения никеля. 1 табл.

Изобретение относится к металлургии, а именно к гидрометаллургическим способам получения никеля.

В качестве прототипа выбран способ извлечения никеля из растворов или пульп выщелачивания руд (патент RU 2287597), включающий извлечение железа с последующей сорбцией никеля на ионите, десорбцией никеля с ионита и переработкой десорбата.

Недостатком способа является невысокое извлечение никеля в десорбате.

Задачей, на решение которой направлено заявленное изобретение, является повышение извлечения никеля.

Указанная задача решаются тем, что в способе извлечения никеля из растворов или пульп выщелачивания руд, включающем извлечение железа с последующей сорбцией никеля на ионите, десорбцию никеля с ионита и переработку десорбата, перед сорбцией никеля извлекают железо и медь сначала осаждением при pH 2,5-3,0, а затем сорбцией железа и меди на отдельном ионите.

Пример. Предлагаемый способ испытан в лабораторных условиях при выщелачивании кернового материала окисленных никелевых руд Кунгурского месторождения.

При содержании никеля в руде 0,76% руда содержала, %: 10,5 Fe, 18,3 Mg, 0,6 Al, 1,2 Ca, 0,5 Mn, 0,10 Cu.

Часть руды измельчили до – 10 мм и подвергли кучному выщелачиванию раствором серной кислоты 50-70 г/л с получением продуктивного никелевого раствора с элементами-примесями – магнием, алюминием, железом, кальцием, марганцем, медью.

Часть руды измельчили до крупности – 0,2 мм и подвергли чановому сернокислотному выщелачиванию в стаканах при 90-95°С сернокислым раствором 100-120 г/л при Т:Ж=1:5 в пяти последовательно работающих стаканах в течение 3-х часов в каждом.

По окончании контакта в течение 3-х часов твердое и жидкое перемещали противотоком, в итоге на выходе 1 стакана получали иловую фракцию пульпы с максимальной концентрацией никеля, на выходе 5 стакана – выщелоченную руду, которую после промывки складировали как кек выщелачивания.

Так переработали 3 кг руды.

Промытую воду от промывки кека выщелачивания направляли на 5-ю стадию выщелачивания.

Полученный никельсодержащий раствор от кучного выщелачивания и пульпу с содержанием Т:Ж=1:10 очищали от примеси железа известковым молоком при pH 2,5-3,0. Остатки железа и медь сорбировали на ионит. Очищенные от элементов-примесей раствор и пульпу направляли на сорбцию ионитом Dowex М-4195. Насыщенный ионит промывали водой, затем десорбировали никель раствором серной кислоты с концентрацией 150-180 г/л. Из полученного десорбата осаждали основной карбонат никеля.

Часть десорбата с концентрацией никеля 38,5 г/л в лабораторном электролизере переработали до выделения никелевого катода. Получен катодный никель марки ANC/A STM В 39-79.

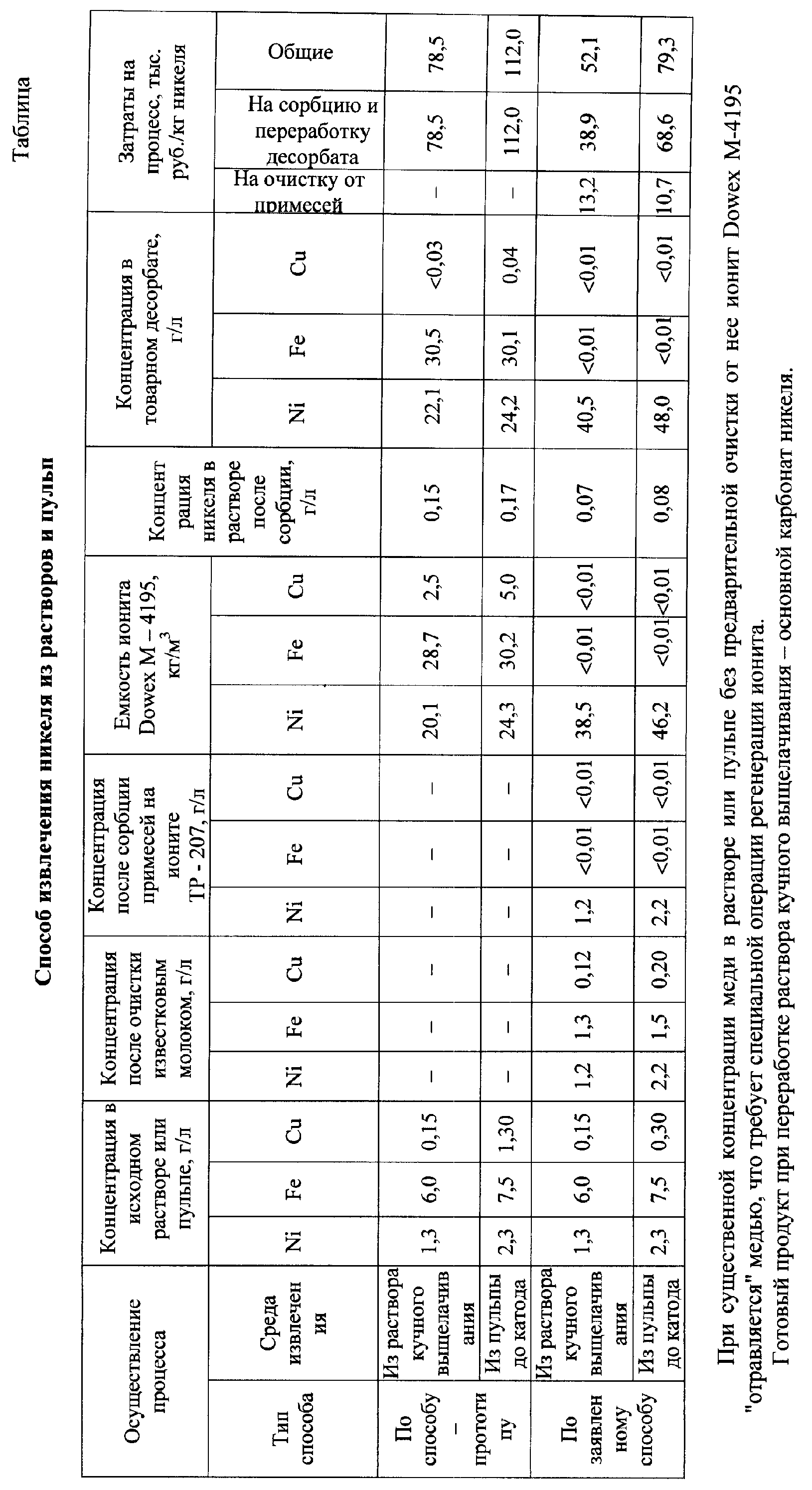

Результаты исследований по сравнению с прототипом приведены в табл.

Из таблицы видно, что осуществление извлечения никеля из растворов и пульп по заявляемому способу позволяет повысить извлечение никеля в десорбате в 1,9 раза, уменьшить затраты на переработку десорбата до готовых продуктов – основного карбоната никеля и катодного никеля на 30-33%.

Формула изобретения

Способ извлечения никеля из растворов или пульп выщелачивания руд, включающий очистку растворов или пульп извлечением из них железа, последующую сорбцию никеля на ионите, десорбцию никеля с ионита и переработку десорбата, отличающийся тем, что перед сорбцией никеля из раствора или пульпы извлекают железо осаждением при pH 2,5-3,0, а затем извлекают медь и остатки железа сорбцией на ионите.
