Патент на изобретение №2368635
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
(54) ТЕРМОСТОЙКАЯ КЛЕЕВАЯ КОМПОЗИЦИЯ ХОЛОДНОГО ОТВЕРЖДЕНИЯ
(57) Реферат:
Изобретение относится к термостойкой клеевой композиции холодного отверждения. Композиция включает мас.ч.: эпоксикремнийорганическую смолу – 100, смесь изомеров
Изобретение относится к области термостойких клеевых композиций холодного отверждения, обладающих повышенной прочностью клеевых соединений при температурах от 300 до 450°С и предназначенных для использования в изделиях авиакосмической техники и других отраслях промышленности. Известна клеевая композиция холодного отверждения, включающая эпоксидную основу (смесь эпоксидных смол) и отвердитель на основе олигоимида (продукта поликонденсации димеризованных метиловых эфиров высших ненасыщенных дикарбоновых кислот и полиэтиленполиамина) с эластифицирующей добавкой (низкомолекулярным сополимером бутадиена и нитрила акриловой кислоты) и катализатором (патент РФ Недостатком известной клеевой композиции холодного отверждения является ограниченная термостойкость, не превышающая 300°С. Известна теплостойкая клеевая композиция холодного отверждения, включающая эпоксидиановую смолу, отвердитель в виде смеси полиэтиленполиамина, модифицированного 1,2-ди(оксиметил)-ортокарбораном и олигоимида и наполнитель – карбонильное железо (патент РФ Недостатком этой клеевой композиции является то, что она обеспечивает термостойкость до 340-380°С и неработоспособна при 400°С и выше. Кроме того, в составе этой композиции в качестве модификатора отвердителя использован остродефицитный продукт – 1,2-ди(оксиметил)-ортокарборан. Наиболее близким аналогом, принятым за прототип, является теплостойкая клеевая композиция холодного отверждения следующего состава, мас.ч.:
(патент РФ Недостатком теплостойкой клеевой композиции-прототипа является недостаточная прочность клеевых соединений при температурах 300-450°С. Технической задачей изобретения является повышение прочности при сдвиге клеевых соединений при температурах 300-450°С при сохранении исходной прочности клеевых соединений на уровне клеевой композиции-прототипа. Решение поставленной задачи достигается тем, что предложена термостойкая клеевая композиция холодного отверждения, включающая эпоксикремнийорганическую смолу, смесь изомеров
Авторами установлено, что введение в состав эпоксидной клеевой композиции продукта реакции взаимодействия бис-о-цианаминов с тетранитрилами ароматических тетракарбоновых кислот позволило повысить прочность клеевых соединений при сдвиге при температурах 300-450°С при сохранении исходной прочности клеевых соединений на уровне клеевой композиции-прототипа. В качестве эпоксикремнийорганической смолы в клеевой композиции могут быть использованы смолы, например, марок СЭДМ-1, СЭДМ-2, СЭДМ-3, СЭДМ-4 по ОСТ 6-06-448-95 с массовой долей нелетучих веществ (сухим остатком) не менее 98%, массовой долей эпоксидных групп 12-15,5% и массовой долей кремния 2-5%. В качестве отвердителя в заявленном изобретении использована смесь изомеров В качестве ускорителя процесса отверждения использован продукт трис-[2,4,6-(диметиламинометил)фенол] марки УП-606/2 по ТУ 6-00209817.035-96 с массовой долей основного вещества не менее 95,5%. В заявляемой клеевой композиции использован продукт взаимодействия бис-о-цианаминов с тетранитрилами ароматических тетракарбоновых кислот по ТУ 1-595-12-920-2006 с размером частиц не более 0,2 мм, температурой плавления 150-170°С и временем желатинизации при 200°С 40-60 мин. Указанный продукт взаимодействия также может быть использован в качестве связующего для композиционных материалов, при этом его отверждают по ступенчатому тепловому режиму с обязательной окончательной термообработкой при температуре 350°С. Неожиданный эффект заявляемого изобретения заключается в том, что указанный продукт, используемый в качестве компонента клея холодного отверждения, обеспечивает повышение прочности клеевых соединений при температурах 300-450°С без термообработки. Примеры осуществления Клеевые композиции по примерам 1-4 готовили путем смешения всех компонентов в указанной последовательности, перемешивая композицию после введения каждого из компонентов до однородной консистенции. Клеевые композиции по примерам 1-4 наносили на подготовленную под склеивание (одробеструенную или зашкуренную и затем обезжиренную) поверхность кистью или шпателем. Склеивание проводили при температуре (18-25)°С в течение 7 суток при удельном давлении (0,15-0,2) МПа. Прочностные характеристики клеевых соединений определяли по ГОСТ 14759-69 на образцах, изготовленных из стали 30ХГСА. Составы заявленных клеевых композиций приведены в таблице 1, а свойства – в таблице 2.

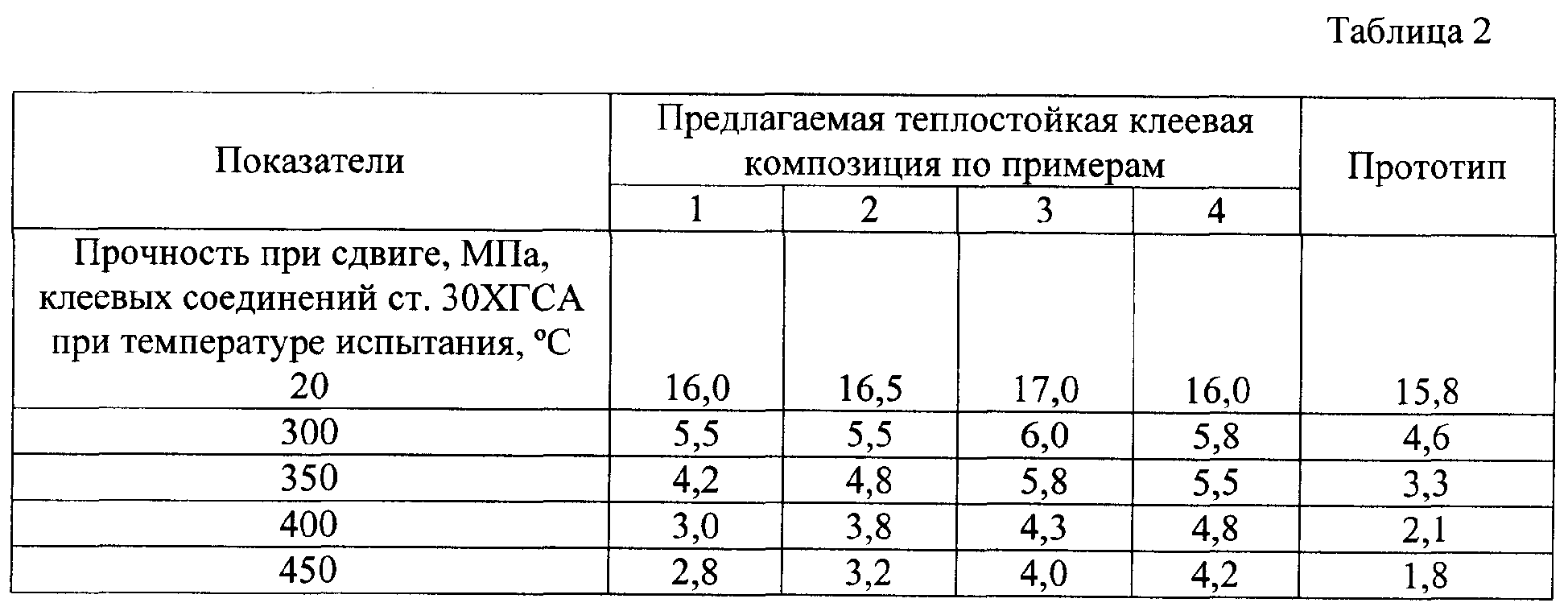

Как видно из таблицы 2, предложенная термостойкая клеевая композиция в сравнении с композицией-прототипом обеспечивает повышение прочности клеевых соединений при температуре испытания 300°С на 20-30%, при температуре испытания 350°С на 27-76%, при температуре испытания 400°С на 43-129%, при температуре испытания 450°С на 55-133%. Качественное и количественное соотношения компонентов термостойкой клеевой композиции позволяют достичь технического результата – повышения прочности при сдвиге клеевых соединений при температурах от 300 до 450°С при сохранении исходной прочности клеевых соединений на уровне клеевой композиции-прототипа. Выход за пределы предложенного соотношения компонентов теплостойкой клеевой композиции снижает прочность клеевых соединений при температуре испытания 300, 350, 400, 450°С. Введение в состав предложенной клеевой композиции 1,2-ди(оксиметил)-м-карборана в качестве термостабилизатора не приводит к достижению технического результата. Наблюдается охрупчивание клеевой композиции, что приводит к снижению прочности клеевых соединений при температуре испытания 20, 350, 400, 450°С. Применение предлагаемой термостойкой клеевой композиции для приклеивания теплостойких неметаллических материалов, в том числе в изделиях авиационной техники, эксплуатирующихся при температурах до 450°С, позволит повысить надежность работы клеевых соединений в указанном диапазоне рабочих температур.
Формула изобретения
Термостойкая клеевая композиция холодного отверждения, включающая эпоксикремнийорганическую смолу, смесь изомеров
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
– и
-аминопропилтриэтоксисилана – 30-45, трис-[2,4,6-(диметиламинометил) фенол] – 1-3, продукт взаимодействия бис-о-цианаминов с тетранитрилами ароматических тетракарбоновых кислот -120-160. Полученная клеевая композиция обладает повышенной прочностью при сдвиге клеевых соединений при температурах от 300 до 450°С при сохранении исходной прочности клеевых соединений. 2 табл.
2269560).
