Патент на изобретение №2368093
|
||||||||||||||||||||||||||
(54) МОДУЛЬ ИЗ ТЕЛЕВИЗИОННОЙ КАРТЫ И ПУЛЬТА ДИСТАНЦИОННОГО УПРАВЛЕНИЯ
(57) Реферат:
Изобретение относится к области компьютерной техники, а именно к модулю, который состоит из телевизионной карты и пульта дистанционного управления. При этом телевизионная карта стандарта ExpressCard 34 мм имеет длинную сторону и короткую сторону, причем длина короткой стороны телевизионной карты составляет 34 мм, а пульт дистанционного управления телевизионной картой имеет длинную сторону и короткую сторону, длина которой не превышает 20 мм, и соединен с телевизионной картой через соединительную структуру, обеспечивающую соединение между длинной стороной телевизионной карты и длинной стороной пульта дистанционного управления. Полученный модуль, содержащий телевизионную карту и пульт дистанционного управления, выполнен с возможностью вставления в слот стандарта ExpressCard 54 мм ноутбука. Техническим результатом изобретения является создание модуля из телевизионной карты и пульта дистанционного управления, который можно вставлять в слот стандарта ExpressCard 54 мм, в результате чего облегчается переноска пульта, выгадывается пространство для его размещения, а также снижается вероятность его потери. 9 з.п. ф-лы, 3 ил.
Область техники Настоящее изобретение относится к телевизионной карте, а более конкретно – к модулю из телевизионной карты и пульта дистанционного управления. Уровень техники В последние годы широкую популярность приобрели компьютеры, оснащенные разными периферийными устройствами. Соответственно, значительно расширились и стали более разнообразными функции этих периферийных устройств. Например, одним из наиболее распространенных видов применения компьютеров стали прием и отображение телевизионных сигналов. После подключения к компьютеру телевизионной карты становится возможным преобразовать сигналы программ кабельного или эфирного телевидения в сигналы, воспроизводимые помощью компьютера, благодаря чему пользователю компьютера уже не приходится покупать отдельный телевизор для просмотра телевизионных программ. Один из наиболее распространенных стандартов телевизионных карт – это стандарт ExpressCard. Карты стандарта ExpressCard выпускаются с шириной 54 мм и 34 мм. Соответствующие им слоты имеют такую же ширину 54 мм и 34 мм. Большая часть ноутбуков оснащена слотами для карт стандарта ExpressCard с шириной 54 мм, однако эти слоты также подходят и для карт с шириной 34 мм. Телевизионными картами часто пользуются при помощи пульта дистанционного управления, однако такие пульты довольно неудобно переносить. Кроме того, всегда существует опасность их потери. Поэтому налицо потребность в пультах дистанционного управления для телевизионных карт, которые было бы удобно носить и невозможно потерять. Сущность изобретения В изобретении предложен модуль из телевизионной карты и пульта дистанционного управления. Этот модуль содержит телевизионную карту стандарта ExpressCard 34 мм, пульт дистанционного управления телевизионной картой и соединительную структуру. Указанная телевизионная карта стандарта ExpressCard 34 мм имеет длинную сторону и короткую сторону, причем длина короткой стороны составляет 34 мм. Пульт дистанционного управления имеет длинную сторону и короткую сторону, причем длина короткой стороны пульта дистанционного управления не превышает 20 мм. Соединительная структура обеспечивает соединение между длинной стороной телевизионный карты и длинной стороной пульта дистанционного управления с получением модуля, содержащего телевизионную карту и пульт дистанционного управления. Ниже изобретение описано более подробно на примере некоторых вариантов его выполнения. Краткое описание чертежей Указанные выше и иные преимущества и особенности данного изобретения становятся более понятными из последующего описания, приложенной формулы и иллюстрирующих чертежей, на которых: фиг.1 упрощенно изображает один из вариантов заявленного модуля, содержащего телевизионную карту и пульт дистанционного управления; фиг.2А и 2В изображают поперечные сечения заявленного модуля, соответствующие разным вариантам его выполнения с использованием разных соединительных структур; фиг.3А и 3В упрощенно изображают соответственно общий вид и поперечное сечение другого варианта заявленного модуля, содержащего телевизионную карту и пульт дистанционного управления. Описание предпочтительных вариантов изобретения Ниже приводится подробное описание предпочтительных вариантов выполнения изобретения, проиллюстрированных прилагаемыми чертежами. В тех случаях где это возможно, для обозначения одинаковых или аналогичных компонентов используются одни и те же номера позиций. Фиг.1 упрощенно изображает вариант выполнения заявленного модуля из телевизионной карты и пульта дистанционного управления. Модуль 100 из телевизионной карты и пульта дистанционного управления содержит телевизионную карту 110, пульт 120 дистанционного управления и соединительную структуру, обеспечивающую соединение телевизионный карты 110 с пультом 120 дистанционного управления с получением модуля, содержащего телевизионную карту и пульт дистанционного управления. Телевизионная карта 110 представляет собой карту стандарта ExpressCard на 34 мм. Телевизионная карта 110 имеет длинную сторону 112 и короткую сторону 114, причем длина короткой стороны 114 составляет 34 мм. Пульт 120 дистанционного управления представляет собой средство управления работой телевизионной карты 110. Этот пульт 120 имеет длинную сторону 122 и короткую сторону 124. В соответствии с рассматриваемым вариантом изобретения длина короткой стороны 124 равна 20 мм. Таким образом, ширина W модуля 100, содержащего телевизионную карту и пульт дистанционного управления, равна 54 мм. Большинство компьютеров, и особенно ноутбуков, снабжено слотом стандарта ExpressCard 54 мм, причем этот слот также поддерживает карты стандарта ExpressCard 34 мм. Заявленный модуль 100, содержащий телевизионную карту и пульт дистанционного управления, можно вставлять в слоты стандарта ExpressCard 54 мм, в результате чего облегчается переноска пульта 120, выгадывается пространство для его размещения, а также снижается вероятность потери пульта 120. Рассмотрим фиг.1 вместе с фиг.2А. На фиг.2А приведено поперечное сечение одного из вариантов заявленного модуля, содержащего телевизионную карту и пульт дистанционного управления. В соответствии с этим вариантом длина короткой стороны 124 пульта дистанционного управления составляет 20 мм, а длина его длинной стороны 122 не превышает 53 мм. Соединительная структура включает в себя выступ 130, расположенный на длинной стороне 112 телевизионный карты, и канавку 132, находящуюся на длинной стороне 122 пульта дистанционного управления. Выступ 130 можно вставлять в канавку 132, соединяя тем самым телевизионную карту 110 с пультом 120 дистанционного управления с получением модуля 100, содержащего телевизионную карту и пульт дистанционного управления. Теперь рассмотрим фиг.1 вместе с фиг.2В. На фиг.2В приведено поперечное сечение модуля, содержащего телевизионную карту и пульт дистанционного управления и соответствующего другому варианту изобретения. В этом варианте длина короткой стороны 124 пульта дистанционного управления составляет 20 мм, а длина его длинной стороны 122 не превышает 53 мм. Выступ 130 соединительной структуры дополнительно имеет суженную часть 134. Кроме того, соединительная структура дополнительно включает в себя направляющую 136, предусмотренную на длинной стороне 122 пульта 120 и соответствующую суженной части 134. Выступ 130 вместе с суженной частью 134 можно вдвигать скольжением в направляющую 136, соединяя его с этой направляющей, что обеспечивает сборку телевизионный карты 110 с пультом 120 дистанционного управления и предотвращает отход телевизионной карты от указанного пульта. Рассмотрим теперь фиг.3А вместе с фиг.3В. Эти чертежи упрощенно изображают соответственно общий вид и поперечное сечение другого варианта выполнения заявленного модуля, содержащего телевизионную карту и пульт дистанционного управления. Соединительная структура представляет собой кожух 140 с длинной стороной 142 и короткой стороной 144. В кожухе 140 может быть размещен пульт 120 дистанционного управления. В соответствии с этим вариантом в качестве телевизионный карты 110 используется карта стандарта ExpressCard 34 мм. Длина короткой стороны 124 пульта дистанционного управления меньше 20 мм, а длина короткой стороны 144 кожуха равна 20 мм. Ширина W модуля, содержащего телевизионную карту и пульт дистанционного управления, составляет около 54 мм, а длина длинной стороны 122 пульта дистанционного управления не превышает 53 мм. Телевизионная карта 110 может иметь выступ 130, а в длинной стороне 142 кожуха может быть выполнена канавка 148, расположенная согласно выступу 130. Выступ 130, имеющийся на телевизионной карте 110, можно сцеплять с выполненной в кожухе 140 канавкой 142, обеспечивая тем самым соединение между телевизионной картой 110 и кожухом 140. На короткой стороне 144 кожуха 140 может быть выполнено отверстие 146, а сам кожух 140 может быть снабжен поворотным элементом 150 и трехрычажным механизмом, состоящим из первого рычага 162, второго рычага 164 и среднего рычага 160. Средний рычаг 160 поворачивается в поворотном элементе 150. Первый рычаг 162 выходит из отверстия 146 кожуха 140. Второй рычаг 164 упирается в торец пульта 120, противоположный отверстию 146. Первый рычаг 162 можно смещать внутрь кожуха 140, в результате чего средний рычаг 160 поворачивается в поворотном элементе 150, второй рычаг 164 надавливает на пульт 120 дистанционного управления и пульт 120 выталкивается из кожуха 140 через отверстие 146. Заявленный модуль, представленный вышеописанными вариантами изобретения, включает в себя телевизионную карту стандарта ExpressCard 34 мм и пульт дистанционного управления. Этот модуль из телевизионной карты и пульта дистанционного управления выполнен с возможностью вставления в слот стандарта ExpressCard 54 мм. Таким образом, обеспечивается легкая переноска пульта дистанционного управления без риска его утери. Для специалистов данной области техники очевидно, что в заявленное изобретение можно вносить самые разнообразные изменения, причем если изменения отвечают сущности изобретения, то их следует расценивать как подпадающие под объем его правовой охраны, установленный в приложенной формуле.
Формула изобретения
1. Модуль из телевизионной карты и пульта дистанционного управления, содержащий: 2. Модуль по п.1, выполненный с возможностью вставления в слот стандарта ExpressCard, представляющий собой слот 54 мм ноутбука. 3. Модуль по п.1, в котором длина короткой стороны телевизионной карты равна 20 мм, а соединительная структура имеет выступ, выполненный на длинной стороне телевизионной карты. 4. Модуль по п.3, в котором соединительная структура имеет канавку, выполненную на длинной стороне пульта дистанционного управления, причем указанный выступ взаимодействует с этой канавкой, обеспечивая соединение между телевизионной картой стандарта ExpressCard 34 мм и пультом дистанционного управления телевизионной картой. 5. Модуль по п.3, в котором указанный выступ имеет суженную часть, а соединительная структура снабжена направляющей, которая соответствует суженной части и расположена на длинной стороне пульта дистанционного управления, причем суженная часть выступа вдвигается со скольжением в указанную направляющую, обеспечивая соединение между телевизионной картой стандарта ExpressCard 34 мм и пультом дистанционного управления телевизионной картой. 6. Модуль по п.1, в котором длина короткой стороны пульта дистанционного управления составляет менее 20 мм, а соединительная структура включает в себя выступ, расположенный на длинной стороне телевизионной карты, кожух, предназначенный для размещения в нем пульта дистанционного управления телевизионной картой, и выполненную в кожухе канавку, при этом кожух имеет длинную сторону и короткую сторону, и длина короткой стороны кожуха равна 20 мм, причем указанный выступ взаимодействует с канавкой, обеспечивая соединение между телевизионной картой стандарта ExpressCard 34 мм и пультом дистанционного управления телевизионной картой. 7. Модуль по п.6, в котором длина длинной стороны кожуха не превышает 53 мм. 8. Модуль по п.6, в котором в короткой стороне кожуха выполнено отверстие, а сам кожух снабжен поворотным элементом и трехрычажным механизмом, состоящим из первого рычага, второго рычага и среднего рычага, причем средний рычаг поворачивается в поворотном элементе. 9. Модуль по п.8, в котором первый рычаг выходит из отверстия кожуха, а второй рычаг упирается в торец пульта дистанционного управления телевизионной картой, противоположный указанному отверстию. 10. Модуль по п.1, в котором длина длинной стороны пульта дистанционного управления не превышает 53 мм.

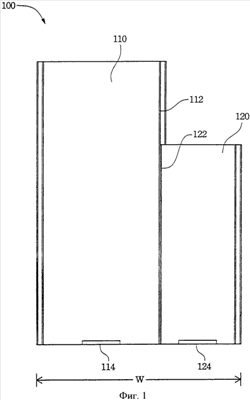

РИСУНКИ
|
||||||||||||||||||||||||||
