Патент на изобретение №2368081

(54) УПРАВЛЕНИЕ ИНФОРМАЦИЕЙ О КОНФИГУРАЦИИ КАНАЛА В СИСТЕМЕ БЕСПРОВОДНОЙ СВЯЗИ

(57) Реферат:

Настоящее изобретение обеспечивает управление информацией о конфигурации каналов в системе беспроводной связи. Техническим результатом является возможность нахождения терминала в режиме соединения уровня управления радиоресурсами (RRC-соединения) и в случае его соединения с доменом пакетной коммутации (PS-доменом), и в случае его соединения с доменом с коммутацией каналов (CS-доменом). Для этого в соответствии с настоящим изобретением принимают информацию о конфигурации транспортного канала для конфигурирования, по меньшей мере, одного транспортного канала, не отображающего в настоящий момент многоадресной услуги типа «точка-множество точек», где упомянутый, по меньшей мере, один транспортный канал способен отображать, по меньшей мере, одну новую многоадресную услугу типа «точка-множество точек», при старте или перед окончанием оказания этой новой многоадресной услуги; определяют, стоит ли принимать эту, по меньшей мере, одну новую многоадресную услугу типа «точка-множество точек»; и считывают информацию о конфигурации для упомянутой, по меньшей мере, одной новой многоадресной услуги, при старте этой, по меньшей мере, одной новой многоадресной услуги типа «точка-множество точек», если определено, что, по меньшей мере, эту одну новую многоадресную услугу типа «точка-множество точек» следует принимать, 6 н. и 42 з.п. ф-лы, 20 ил., 1 табл.

Текст описания приведен в факсимильном виде.

Формула изобретения

1. Способ управления информацией о конфигурации каналов в системе беспроводной связи, включающий в себя:
прием информации о конфигурации транспортного канала для конфигурирования, по меньшей мере, одного транспортного канала, который в настоящий момент не отображает многоадресной услуги типа «точка-множество точек», где, по меньшей мере, этот один транспортный канал способен отображать, по меньшей мере, одну новую многоадресную услугу типа «точка-множество точек», при старте или перед прекращением оказания, по меньшей мере, этой одной новой многоадресной услуги типа «точка-множество точек»;
определение, пользоваться ли, по меньшей мере, этой одной новой многоадресной услугой типа «точка-множество точек»; и
считывание информации о конфигурации для упомянутой, по меньшей мере, одной новой многоадресной услуги типа «точка-множество точек» при старте, по меньшей мере, этой одной новой многоадресной услуги типа «точка-множество точек», если определено, что следует принимать, по меньшей мере, эту одну новую многоадресную услугу типа «точка-множество точек».

2. Способ по п.1, дополнительно включающий в себя считывание информации о конфигурации для упомянутой, по меньшей мере, одной новой многоадресной услуги типа «точка-множество точек» перед прекращением оказания упомянутой, по меньшей мере, одной новой многоадресной услуги типа «точка-множество точек», если определено, что следует принимать упомянутую, по меньшей мере, одну новую многоадресную услугу типа «точка-множество точек».

3. Способ по п.1, в котором информацию о конфигурации для упомянутой, по меньшей мере, одной новой многоадресной услуги типа «точка-множество точек» не считывают, если определено, что не следует принимать упомянутую, по меньшей мере, одну новую многоадресную услугу типа «точка-множество точек».

4. Способ по п.1, дополнительно включающий в себя прием информации о конфигурации физического канала для приема, по меньшей мере, одной многоадресной услуги типа «точка-множество точек», где информация о конфигурации физического канала включает в себя, по меньшей мере, одно из следующих: информацию о конфигурации транспортного канала, информацию о конфигурации уровня управления доступом к среде «MAC», информацию о конфигурации уровня управления радиоканалом «RLC» или информацию о конфигурации уровня протокола сходимости пакетных данных «PDCP».

5. Способ по п.1, дополнительно включающий в себя прием информации о конфигурации транспортного канала для конфигурирования, по меньшей мере, одного транспортного канала, который в настоящий момент отображает, по меньшей мере, одну многоадресную услугу типа «точка-множество точек».

6. Способ по п.1, в котором многоадресная услуга типа «точка-множество точек» представляет собой услугу мультимедийного широковещательного/многоадресного обслуживания «MBMS».

7. Способ по п.1, в котором этот транспортный канал способен мультиплексировать в себе несколько многоадресных услуг типа «точка-множество точек».

8. Способ по п.1, в котором определяют, что следует принимать упомянутую, по меньшей мере, одну новую многоадресную услугу типа «точка-множество точек», перед стартом упомянутой, по меньшей мере, одной новой многоадресной услуги типа «точка-множество точек».

9. Способ управления информацией о конфигурации каналов в системе беспроводной связи, включающий в себя:
прием информации о конфигурации транспортного канала для конфигурирования транспортного канала с целью отображения, по меньшей мере, одной многоадресной услуги типа «точка-множество точек»;
прием в составе информации о конфигурации транспортного канала индикатора заголовка для обозначения использования заголовка для мультиплексирования в этом транспортном канале нескольких многоадресных услуг типа «точка-множество точек»;
определение, следует ли принимать новую многоадресную услугу типа «точка-множество точек»; и
считывание нового заголовка для идентификации этой новой многоадресной услуги типа «точка-множество точек», которая должна отображаться на этот транспортный канал, при старте этой новой многоадресной услуги типа «точка-множество точек», если определено, что следует принимать эту новую многоадресную услугу типа «точка-множество точек».

10. Способ по п.9, дополнительно включающий в себя считывание этого нового заголовка для идентификации этой новой многоадресной услуги типа «точка-множество точек» перед прекращением оказания этой новой многоадресной услуги типа «точка-множество точек», если определено, что следует принимать эту новую многоадресную услугу типа «точка-множество точек».

11. Способ по п.9, в котором новый заголовок для идентификации этой новой многоадресной услуги типа «точка-множество точек» не считывают, если определено, что не следует принимать эту новую услугу типа «точка-множество точек».

12. Способ по п.9, дополнительно включающий в себя прием информации о конфигурации физического канала для приема, по меньшей мере, одной многоадресной услуги типа «точка-множество точек», где информация о конфигурации физического канала включает в себя, по меньшей мере, одно из следующих: информацию о конфигурации транспортного канала, информацию о конфигурации уровня управления доступом к среде «MAC», информацию о конфигурации уровня управления радиоканалом «RLC» или информацию о конфигурации уровня протокола сходимости пакетных данных «PDCP».

13. Способ по п.9, в котором этот транспортный канал в настоящий момент отображает не более одной многоадресной услуги типа «точка-множество точек».

14. Способ по п.13, в котором этот транспортный канал способен отображать упомянутую новую многоадресную услугу типа «точка-множество точек» при старте или перед прекращением оказания упомянутой новой многоадресной услуги типа «точка-множество точек».

15. Способ по п.9, в котором многоадресная услуга типа «точка-множество точек» представляет собой услугу мультимедийного широковещательного/многоадресного обслуживания «MBMS».

16. Способ по п.9, в котором определяют, что следует принимать упомянутую новую многоадресную услугу типа «точка-множество точек», перед стартом упомянутой новой многоадресной услуги типа «точка-множество точек».

17. Способ управления информацией о конфигурации каналов в системе беспроводной связи, включающий в себя:
передачу мобильному терминалу информации о конфигурации транспортного канала для конфигурирования, по меньшей мере, одного транспортного канала, в настоящий момент не отображающего многоадресной услуги типа «точка-множество точек», где, по меньшей мере, этот один транспортный канал способен отображать, по меньшей мере, одну новую многоадресную услугу типа «точка-множество точек», при старте или перед прекращением оказания, по меньшей мере, упомянутой одной новой многоадресной услуги типа «точка-множество точек»; и
передачу, по меньшей мере, этой одной новой многоадресной услуги типа «точка-множество точек» в соответствии с переданной информацией о конфигурации транспортного канала, где мобильный терминал считывает информацию о конфигурации, по меньшей мере, для этой, одной новой многоадресной услуги типа «точка-множество точек» при старте, по меньшей мере, упомянутой одной новой многоадресной услуги типа «точка-множество точек», если мобильный терминал определяет, что следует принимать, по меньшей мере, упомянутую одну новую многоадресную услугу типа «точка-множество точек».

18. Способ по п.17, в котором мобильный терминал считывает информацию о конфигурации, по меньшей мере, для одной упомянутой новой многоадресной услуги типа «точка-множество точек» перед прекращением оказания, по меньшей мере, этой одной новой многоадресной услуги типа «точка-множество точек», если мобильный терминал определяет, что следует принимать, по меньшей мере, эту одну новую многоадресную услугу типа «точка-множество точек».

19. Способ по п.17, в котором мобильный терминал не считывает информацию о конфигурации, по меньшей мере, для упомянутой одной новой многоадресной услуги типа «точка-множество точек», если мобильный терминал определяет, что не следует принимать, по меньшей мере, эту одну новую многоадресную услугу типа «точка-множество точек».

20. Способ по п.17, дополнительно включающий в себя передачу мобильному терминалу информации о конфигурации физического канала для передачи, по меньшей мере, одной многоадресной услуги типа «точка-множество точек», где информация о конфигурации физического канала включает в себя, по меньшей мере, одно из следующих: информацию о конфигурации транспортного канала, информацию о конфигурации уровня управления доступом к среде «MAC», информацию о конфигурации уровня управления радиоканалом «RLC» или информацию о конфигурации уровня протокола сходимости пакетных данных «PDCP».

21. Способ по п.17, дополнительно включающий в себя передачу информации о конфигурации транспортного канала для конфигурирования, по меньшей мере, одного транспортного канала, который в настоящий момент отображает, по меньшей мере, одну многоадресную услугу типа «точка-множество точек».

22. Способ по п.17, в котором многоадресная услуга типа «точка-множество точек» представляет собой услугу мультимедийного широковещательного/многоадресного обслуживания «MBMS».

23. Способ по п.17, в котором этот транспортный канал способен мультиплексировать в себе несколько многоадресных услуг типа «точка-множество точек».

24. Способ по п.17, в котором мобильный терминал определяет, следует ли принимать, по меньшей мере, эту одну новую многоадресную услугу типа «точка-множество точек», перед началом оказания, по меньшей мере, этой одной новой многоадресной услуги типа «точка-множество точек».

25. Способ управления информацией о конфигурации каналов в системе беспроводной связи, включающий в себя:
передачу информации о конфигурации транспортного канала для конфигурирования транспортного канала с целью отображения, по меньшей мере, одной многоадресной услуги типа «точка-множество точек»;
передачу в составе информации о конфигурации этого транспортного канала индикатора заголовка для обозначения использования заголовка для мультиплексирования в этом транспортном канале нескольких многоадресных услуг типа «точка-множество точек»; и
передачу нового заголовка для идентификации новой многоадресной услуги типа «точка-множество точек», которая должна отображаться на этот транспортный канал; и
передачу упомянутой новой многоадресной услуги типа «точка-множество точек» в соответствии с этим переданным новым заголовком, где мобильный терминал считывает этот новый заголовок при старте упомянутой новой многоадресной услуги типа «точка-множество точек», если мобильный терминал определяет, что следует принимать эту новую многоадресную услугу типа «точка-множество точек».

26. Способ по п.25, в котором мобильный терминал считывает новый заголовок для упомянутой новой многоадресной услуги типа «точка-множество точек» перед прекращением оказания упомянутой новой многоадресной услуги типа «точка-множество точек», если мобильный терминал определяет, что следует принимать эту новую многоадресную услугу типа «точка-множество точек».

27. Способ по п.25, в котором мобильный терминал не считывает новый заголовок для упомянутой новой многоадресной услуги типа «точка-множество точек», если мобильный терминал определяет, что не следует принимать эту новую многоадресную услугу типа «точка-множество точек».

28. Способ по п.25, дополнительно включающий в себя передачу информации о конфигурации физического канала для передачи, по меньшей мере, одной многоадресной услуги типа «точка-множество точек», где информация о конфигурации физического канала включает в себя, по меньшей мере, одно из следующих: информацию о конфигурации транспортного канала, информацию о конфигурации уровня управления доступом к среде «MAC», информацию о конфигурации уровня управления радиоканалом «RLC» или информацию о конфигурации уровня протокола сходимости пакетных данных «PDCP».

29. Способ по п.25, в котором этот транспортный канал в настоящий момент отображает не более одной многоадресной услуги типа «точка-множество точек».

30. Способ по п.29, в котором этот транспортный канал способен отображать упомянутую новую многоадресную услугу типа «точка-множество точек» при старте или перед прекращением оказания этой новой многоадресной услуги типа «точка-множество точек».

31. Способ по п.25, в котором многоадресная услуга типа «точка-множество точек» представляет собой услугу мультимедийного широковещательного/многоадресного обслуживания «MBMS».

32. Способ по п.25, в котором мобильный терминал определяет, что следует принимать упомянутую новую многоадресную услугу типа «точка-множество точек», перед началом оказания этой новой многоадресной услуги типа «точка-множество точек».

33. Мобильный терминал для управления информацией конфигурации каналов в системе беспроводной связи, содержащий:
средства для приема информации о конфигурации транспортного канала для конфигурирования, по меньшей мере, одного транспортного канала, в настоящий момент не отображающего многоадресной услуги типа «точка-множество точек», где упомянутый, по меньшей мере, один транспортный канал способен отображать, по меньшей мере, одну новую многоадресную услугу типа «точка-множество точек» при старте или перед прекращением оказания упомянутой, по меньшей мере, одной новой многоадресной услуги типа «точка-множество точек»;
средства для определения, принимать ли, по меньшей мере, эту одну новую многоадресную услугу типа «точка-множество точек»; и
средства для считывания информации о конфигурации для упомянутой, по меньшей мере, одной новой многоадресной услуги типа «точка-множество точек» при старте, по меньшей мере, этой одной новой многоадресной услуги типа «точка-множество точек», если определено, что следует принимать, по меньшей мере, эту одну новую многоадресную услугу типа «точка-множество точек».

34. Мобильный терминал по п.33, дополнительно включающий в себя средства для считывания информации о конфигурации для упомянутой, по меньшей мере, одной новой многоадресной услуги типа «точка-множество точек» перед прекращением оказания этой, по меньшей мере, одной новой многоадресной услуги типа «точка-множество точек», если определено, что следует принимать эту, по меньшей мере, одну новую многоадресную услугу типа «точка-множество точек».

35. Мобильный терминал по п.33, в котором информация о конфигурации для упомянутой, по меньшей мере, одной новой многоадресной услуги типа «точка-множество точек» не считывается, если определено, что не следует принимать эту, по меньшей мере, одну новую многоадресную услугу типа «точка-множество точек».

36. Мобильный терминал по п.33, дополнительно включающий в себя средства для приема информации о конфигурации физического канала для приема, по меньшей мере, одной многоадресной услуги типа «точка-множество точек», где информация о конфигурации физического канала включает в себя, по меньшей мере, одно из следующих: информацию о конфигурации транспортного канала, информацию о конфигурации уровня управления доступом к среде «MAC», информацию о конфигурации уровня управления радиоканалом «RLC» или информацию о конфигурации уровня протокола сходимости пакетных данных «PDCP».

37. Мобильный терминал по п.33, дополнительно включающий в себя средства для приема информации о конфигурации транспортного канала для конфигурирования, по меньшей мере, одного транспортного канала, который в настоящий момент отображает, по меньшей мере, одну многоадресную услугу типа «точка-множество точек».

38. Мобильный терминал по п.33, в котором многоадресная услуга типа «точка-множество точек» представляет собой услугу мультимедийного широковещательного/многоадресного обслуживания «MBMS».

39. Мобильный терминал по п.33, в котором этот транспортный канал способен мультиплексировать в себе несколько многоадресных услуг типа «точка-множество точек».

40. Мобильный терминал по п.33, в котором определяется, что следует принимать упомянутую новую многоадресную услугу типа «точка-множество точек», перед началом оказания этой новой многоадресной услуги типа «точка-множество точек».

41. Мобильный терминал для управления информацией о конфигурации канала в системе беспроводной связи, содержащий:
средства для приема информации о конфигурации транспортного канала для конфигурирования транспортного канала с целью отображения, по меньшей мере, одной многоадресной услуги типа «точка-множество точек»;
средства для приема в составе информации о конфигурации транспортного канала индикатора заголовка для обозначения использования заголовка для мультиплексирования в этом транспортном канале нескольких многоадресных услуг типа «точка-множество точек»;
средства для определения, принимать ли новую многоадресную услугу типа «точка-множество точек», которая должна отображаться на упомянутый транспортный канал; и средства для считывания нового заголовка для идентификации упомянутой новой услуги типа “точка-множество точек”, которая должна отображаться на упомянутый транспортный канал, при старте упомянутой новой многоадресной услуги типа «точка-множество точек», если определено, что следует принимать эту новую многоадресную услугу типа «точка-множество точек».

42. Мобильный терминал п.41, дополнительно включающий в себя средства для считывания нового заголовка для идентификации упомянутой новой многоадресной услуги типа «точка-множество точек» перед прекращением оказания упомянутой новой многоадресной услуги типа «точка-множество точек», если определено, что следует принимать эту новую многоадресную услугу типа «точка-множество точек».

43. Мобильный терминал по п.41, в котором новый заголовок для идентификации упомянутой новой многоадресной услуги типа «точка-множество точек» не считывается, если определено, что не следует принимать эту новую многоадресную услугу типа «точка-множество точек».

44. Мобильный терминал по п.41, дополнительно включающий в себя средства для приема информации о конфигурации физического канала для приема, по меньшей мере, одной многоадресной услуги типа «точка-множество точек», где информация о конфигурации физического канала включает в себя, по меньшей мере, одно из следующих: информацию о конфигурации транспортного канала, информацию о конфигурации уровня управления доступом к среде «MAC», информацию о конфигурации уровня управления радиоканалом «RLC» или информацию о конфигурации уровня протокола сходимости пакетных данных «PDCP».

45. Мобильный терминал по п.41, в котором транспортный канал в настоящий момент отображает не более одной многоадресной услуги типа «точка-множество точек».

46. Мобильный терминал по п.45, в котором упомянутый транспортный канал способен отображать упомянутую новую многоадресную услугу типа «точка-множество точек» при старте или перед прекращением оказания упомянутой новой многоадресной услуги типа «точка-множество точек».

47. Мобильный терминал по п.41, в котором многоадресная услуга типа «точка-множество точек» представляет собой услугу мультимедийного широковещательного/многоадресного обслуживания «MBMS».

48. Мобильный терминал по п.41, в котором определяется, что следует принимать упомянутую новую многоадресную услугу типа «точка-множество точек», перед началом оказания этой новой многоадресной услуги типа «точка-множество точек».

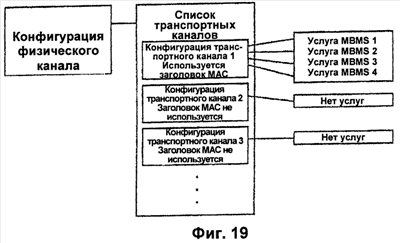

РИСУНКИ
