Патент на изобретение №2367831
|
||||||||||||||||||||||||||
(54) МНОГОПОЗИЦИОННЫЙ РАСПРЕДЕЛИТЕЛЬ
(57) Реферат:
Изобретение относится к машиностроению и предназначено для использования в тех областях техники, в которых требуется дискретное распределение среды по накопительным или исполнительным органам машин и механизмов. Многопозиционный распределитель содержит герметичный корпус с проходными патрубками, выполненный в корпусе паз, размещенный в корпусе поворотный распределительный узел, эластичные шланги, механизм привода, монтажную плиту. Распределительный узел выполнен в виде цилиндра с канавкой на его поверхности. Паз в корпусе расположен вдоль относительно оси поворота распределительного узла и сообщается с канавкой. Изобретение направлено на упрощение конструкции распределителя, его изготовления и эксплуатации. 1 з.п. ф-лы, 2 ил.
Изобретение может быть использовано в тех областях техники, где требуется дискретное распределение среды (жидкой, газообразной) по накопительным или исполнительным органам машин и механизмов. Известен гидропневмораспределитель, содержащий герметичный корпус с рабочими каналами, расположенный в корпусе продольный паз, монтажную плиту [см. SU 1449755 A1, F16K 11/02, 07/01/1989]. Известен также многопозиционный распределитель, содержащий герметичный корпус с проходными патрубками, размещенный в корпусе поворотный распределительный узел, выполненные в корпусе пазы, расположенные радиально относительно оси поворота распределительного узла, эластичные шланги, механизм привода, монтажную плиту [см. SU 1541453 A1, F16K 11/02, 07.02.1990]. Известный распределитель отличается сложностью конструкции, многообразием элементов. Задача изобретения заключается в упрощении конструкции многопозиционного распределителя. Техническое решение задачи достигается тем, что в многопозиционном распределителе, содержащем герметичный корпус с проходными патрубками, выполненный в корпусе паз, размещенный в корпусе поворотный распределительный узел, эластичные шланги, механизм привода, монтажную плиту, распределительный узел выполнен в виде цилиндра с канавкой на его поверхности, паз в корпусе расположен вдоль относительно оси поворота распределительного узла и сообщается с канавкой. Канавка имеет форму винтовой линии. На фиг.1 представлен общий вид многопозиционного распределителя; на фиг.2 – сечение распределителя по А-А. Многопозиционный распределитель содержит герметичный корпус I с проходными патрубками для входа 2 и выхода 3 среды, причем патрубок 2 соединен трубопроводом 4 с системой нагнетания среды (не показана), а патрубки 3 сообщаются гибкими шлангами 5 с накопительными и исполнительными органами машин и механизмов (не показаны). В корпусе размещен (с технически возможным минимальным зазором к его стенкам) поворотный распределительный узел в виде цилиндра 6 с канавкой 7 на его поверхности. Выполнение поворотного распределительного узла в виде усеченного конуса является эквивалентным техническим решением. Канавка имеет форму винтовой линии (радиальное и продольное выполнение канавок является эквивалентным техническим решением). В корпусе выполнен и расположен вдоль относительно оси поворота распределительного узла паз 8, сообщающийся с канавкой и патрубком для входа среды. Цилиндр для снижения массы выполнен полым, может иметь несколько канавок, например в виде двухзаходного винта. Патрубки для выхода среды могут быть расположены на корпусе в виде линейного ряда, в шахматном порядке или в требуемых местах. Цилиндр соединен с механизмом привода (не показан). Корпус и механизм привода смонтированы на монтажной плите 9. Среда (жидкость, газ) из системы нагнетания по трубопроводу 4 подается в корпус 1 многопозиционного распределителя через проходной патрубок 2, при этом среда заполняет паз 8, откуда поступает в канавку 7 на поверхности цилиндра 6. При вкючении механизма привода цилиндр получает вращательное движение, при этом среда из канавки поступает поочередно в один или сразу в несколько патрубков 3 (в зависимости от их расположения на корпусе) и по гибкими шлангам 5 направляется к накопительным и исполнительным органам машин и механизмов. При переналадке многопозиционного распределителя с одной схемы работы на другую патрубки для выхода среды могут заглушаться или открываться. Монтажная плита 9 с закрепленными на ней корпусом и механизмом привода устанавливается в горизонтальном, вертикальном или ином удобном для обслуживания положении. Такой многопозиционный распределитель конструктивно прост, не сложен в изготовлении и эксплуатации.
Формула изобретения
1. Многопозиционный распределитель, содержащий герметичный корпус с проходными патрубками, выполненный в корпусе паз, размещенный в корпусе поворотный распределительный узел, эластичные шланги, механизм привода, монтажную плиту, отличающийся тем, что распределительный узел выполнен в виде цилиндра с канавкой на его поверхности, паз в корпусе расположен вдоль относительно оси поворота распределительного узла и сообщается с канавкой. 2. Многопозиционный распределитель по п.1, отличающийся тем, что канавка имеет форму винтовой линии.

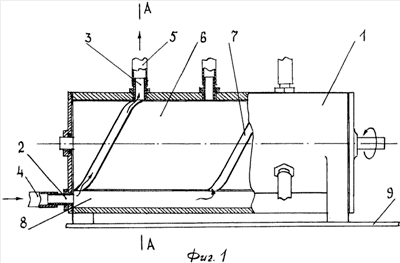

РИСУНКИ
|
||||||||||||||||||||||||||
