Патент на изобретение №2367737

(54) УТЮГ

(57) Реферат:

Изобретение относится к бытовой электронагревательной технике и может быть использовано для разглаживания тканых изделий. Электроподогреватель размещен в полости корпуса утюга. Устройство для подачи электропитания на электроподогреватель включает вилку, размещенную на корпусе, и розетку, размещенную на подставке. Розетка соединена электропроводом с источником электроэнергии. Стационарный источник электропитания и электропереключатель электропитания размещены в полости рукоятки с возможностью подключения к электроподогревателю стационарного источника электропитания при снятии утюга с подставки и подключения к источнику электроэнергии при установке утюга на подставку. 3 ил.

Изобретение относится к бытовой электронагревательной технике и может быть использовано для разглаживания тканых изделий.

Конструкция утюга состоит из корпуса с полостью, в которой размещен электронагреватель, рукоятки с полостью, в которой размещен стационарный источник электроэнергии, электропереключателя и подставки с проводом для подсоединения к источнику электропитания.

Известен утюг с электроподогревателем, содержащий корпус, в полости которого размещен электроподогреватель, рукоятку, электроконтактную группу и провод, соединяющий утюг с источником электроэнергии (см. утюг завода МЗСЭП СССР, выпуск 1954 г.).

Недостатком известного технического решения является неудобство пользования.

Наиболее близким аналогом заявленного изобретения является утюг, содержащий корпус, в полости которого размещен электроподогреватель, рукоятку с полостью, устройство для подачи электропитания на электроподогреватель, включающее вилку, размещенную на корпусе, и розетку, размещенную на подставке и соединенную электропроводом с источником электроэнергии (патент FR 2653792, кл. D06F 75/40, 1991 г.).

Недостатком данного технического решения является неудобство пользования.

Техническим результатом изобретения является повышение удобства эксплуатации.

Указанный технический результат достигается тем, что известный утюг, содержащий корпус, в полости которого размещен электроподогреватель, рукоятку с полостью, устройство для подачи электропитания на электроподогреватель, включающее вилку, размещенную на корпусе, и розетку, размещенную на подставке и соединенную электропроводом с источником электроэнергии, согласно изобретению дополнительно имеет стационарный источник электропитания и электропереключатель электропитания, при этом стационарный источник электропитания и электропереключатель размещены в полости рукоятки с возможностью подключения к электроподогревателю стационарного источника электропитания при снятии утюга с подставки и подключения к источнику электроэнергии при установке утюга на подставку.

Изобретение поясняется фиг.1, 2, 3.

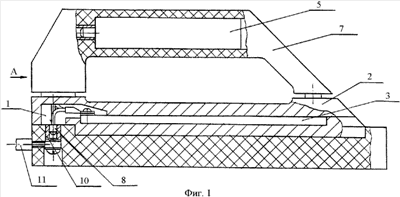

В полости 1 корпуса 2 утюга установлен электроподогреватель 3, соединенный переключающим устройством 4 со стационарным источником электроэнергии 5, размещенным в полости 6 рукоятки 7, и с вилкой 8, размещенной на корпусе 2 утюга. На подставке 9 размещена розетка 10, соединенная с проводом 11.

Работает утюг следующим образом.

Провод 11 соединяет розетку 10 подставки 9 с источником электроэнергии. При установке утюга на подставку 9 вилка 8 контактирует с розеткой 10 и происходит нагрев утюга электроподогревателем 3, при этом переключающее устройство 4 подсоединяет к подзарядке стационарный источник питания электроэнергии 5. При снятии утюга с подставки 9 стационарный источник электроэнергии 5 переключателем 4 подключается к электроподогревателю 3 и подает к нему необходимую электроэнергию.

Формула изобретения

Утюг, содержащий корпус, в полости которого размещен электроподогреватель, рукоятку с полостью, устройство для подачи электропитания на электроподогреватель, включающее вилку, размещенную на корпусе, и розетку, размещенную на подставке и соединенную электропроводом с источником электроэнергии, отличающийся тем, что он дополнительно имеет стационарный источник электропитания и электропереключатель электропитания, при этом стационарный источник электропитания и электропереключатель электропитания размещены в полости рукоятки с возможностью подключения к электроподогревателю стационарного источника электропитания при снятии утюга с подставки и подключения к источнику электроэнергии при установке утюга на подставку.

РИСУНКИ
