Патент на изобретение №2164513

(54) 4,4′-(ОКСИБИС(N-ФЕНИЛЕНТИО))ДИФТАЛОНИТРИЛ

(57) Реферат:

Изобретение относится к 4,4′-(оксибис(n-фенилентио))дифталонитрилу формулы I, которое можно использовать в качестве компонента связующих для полимерных композиционных материалов – иминоизоиндолохиназолиндионов. Полимер на основе указанного соединения в качестве связующего показал сохранение прочности при изгибе при 400^oC 35 кгс/см².

Изобретение относится к области получения новых компонентов связующих для полимерных композиционных материалов – иминоизоиндолохиназолин-дионов.

Данный стеклопластик имеет прочность при изгибе 35 кгс/мм² при 25^oC и 25 кгс/мм² при 250^oC.

Задачей, решаемой настоящим изобретением, является получение 4,4′-(оксибис(n-фенилентио))дифталонитрила.

Заявляется 4,4′-(оксибис(n-фенилентио))дифталонитрил формулы:

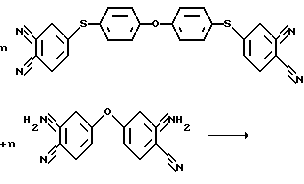

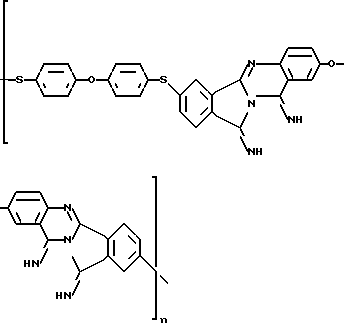

Путем реакции конденсации данного соединения с мостиковыми бис(о-аминобензнитрилами), например с 3,3′-диамино-4,4′-дицианодифенилоксидом, получают связующие для полимерных композиционных материалов с повышенной прочностью. Данная реакция приведена на схеме:


Новое соединение получают реакцией нуклеофильного ароматического замещения с участием 4-нитрофталонитрила и 4,4′-дитиодифенилоксида в присутствии карбоната калия по схеме:


Реакцию проводят в среде водного диметилформамида при температуре 70… 80^oC в течение 2…3 часов.

Изобретение иллюстрируется следующими примерами:
Пример 1. Получение 4,4′-(оксибис(n-фенилентио))дифталонитрила. В колбу, снабженную мешалкой, обратным холодильником, термометром и капельной воронкой, загружают 173 г (1,0 моль) 4-нитрофталонитрила, 117 г (0,5 моль) 4,4′-дитиодифенилоксида, 138 г (1,0 моль) K₂CO₃, 850 мл ДМФА и 90 мл воды. Реакционную массу нагревают до 70…80^oC, выдерживают при этой температуре при перемешивании в течение 2 ч, охлаждают до 15-20^oC и выливают в 3 л 1%-ного раствора NaOH. Выпавший осадок отделяют фильтрацией, промывают водой 2 раза по 300 мл, кристаллизуют из 1800 мл смеси ДМФА – вода в соотношении 3: 1, выпавший после охлаждения осадок отфильтровывают и сушат при 50…70^oC.

Получают 185 г (76% от теории) 4,4′-(оксибис(n-фенилентио))дифталонитрила – белый кристаллический порошок, T_пл. = 183…184^oC.

Найдено, %: C 46,67; H 1,94; N 7,78.

Вычислено, %: C 46,79; H 1,95; N 7,89.

¹H ЯМР ([2H6] ДМСО): м.д.: 8.2 (s, 1H, H-1), 8.05 (d, 1H, H-2, J = 8 Гц), 7.85 (dd, 1H, H-3, J = 8 Гц, J = 3 Гц), 7.20 (d, 4H, H-5, J = 8 Гц), 6.90 (d, 4H, H-4, J = 8 Гц).

Пример 2. Конденсация 4,4′-(оксибис(n-фенилентио))дифталонитрила с 3,3′-диамино-4,4′-дицианодифенилоксидом. В колбу, снабженную мешалкой, термометром, обратным холодильником и капилляром, для ввода аргона загружают 25.0 г (0.1 моль) 3,3′-диамино-4,4′-дицианодифенилоксида и 48.7 г (0.1 моль) 4,4′-(оксибис(n-фенилентио))дифталонитрила. Полученную смесь медленно нагревают при перемешивании в токе аргона до 200…210^oC. Образовавшийся расплав выдерживают при перемешивании в токе аргона до загустевания. Полученный плав измельчают в мельнице.

Получают 69.3 г (98% от теории) полимера.

Найдено, %: C 65,01; H 3,67; N 16,81; S 9,67.

Вычислено, %: C 65,04; H 3,65; N 16,86; S 9,65.

Стеклопластик на основе связующего, полученного конденсацией 4,4′-(оксибис(n-фенилентио))дифталонитрила с 3,3′-диамино-4,4′-дицианодифенилоксида показал при испытаниях следующие показатели: прочность при изгибе 35 кгс/мм² при 25^oC и 35 кгс/мм² при 400^oC.

Формула изобретения

4,4′-(Оксибис(n-фенилентио)) дифталонитрил формулы

MM4A Досрочное прекращение действия патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 27.12.2001

Номер и год публикации бюллетеня: 19-2003

Извещение опубликовано: 10.07.2003
