Патент на изобретение №2366066

(54) ЛИНЕЙНЫЙ ШАГОВЫЙ ЭЛЕКТРОДВИГАТЕЛЬ

(57) Реферат:

Изобретение относится к электротехнике, к линейным шаговым электродвигателям с постоянными магнитами и может быть использовано в промышленных, транспортных и приборных электромеханических системах. Технический результат заключается в улучшении массогабаритных показателей. Линейный шаговый двигатель имеет основные шихтованные магнитопроводы с ярмами статора 1, с широкими стержнями 2 и с узкими стержнями 3, высококоэрцитивные постоянные магниты 4, двухфазную обмотку 5 с фазами А и В, дополнительный шихтованный магнитопровод 8. Пластины 6 механически связаны немагнитной пластиной 10 и образуют лайнер. Пластины 7 механически связаны со статором немагнитной пластиной 11. Каждая пластина имеет чередующиеся ферромагнитные и немагнитные элементы, расположенные в поперечном направлении. Все магнитные элементы пластин и все зубцы имеют одинаковые продольные размеры. Магнитные элементы пластин лайнера расположены на равном расстоянии друг от друга, определяющем зубцовый шаг. Зубцы на широком и узких стержнях смещены на половину зубцового деления. Зубцы на стержнях соседних магнитопроводов статора – на четверть зубцового деления. Зубцы основных магнитопроводов статора, дополнительного магнитопровода и магнитные элементы пластин, связанных со статором, имеют одинаковое продольное положение. Фазы А и В расположены поочередно на широких стержнях. Соседние постоянные магниты намагничены тангенциально и встречно. 3 ил.

Изобретение относится к электротехнике, в частности к электрическим двигателям с дискретным движением. Оно может быть использовано в электромеханических системах с шаговым движением исполнительного механизма и для построения разомкнутых позиционных систем.

Известен линейный электродвигатель, имеющий статор, включающий катушки и полюса, а также якорь с полюсами (патент 2033680, Н02К 41/03, опубл. 2000.08.27. Бюл. 24/2000) – [1].

Его недостатками являются малое усилие, развиваемое в воздушном зазоре.

Наиболее близким к заявляемому объекту по технической сущности является линейный двигатель, содержащий шихтованный магнитопровод статора с полюсными выступами (зубцами), обмоткой, постоянными магнитами и якорь (патент RU 2275732, Н02К 41/03, опубл. 2007.04.27. Бюл. 200712) – [2].

Недостатками данного двигателя являются большая масса лайнера, ограничивающая его динамические свойства, а также малое усилие, развиваемое в одном воздушном зазоре.

Технический результат, на достижение которого направлено заявленное изобретение, заключается в улучшении массогабаритных показателей шагового электродвигателя и его динамических характеристик.

Технический результат достигается тем, что в линейный шаговый электродвигатель, содержащий основные шихтованные магнитопроводы статора со стержнями и с зубцами, двухфазную обмотку управления и постоянные магниты, введены дополнительный магнитопровод статора с зубцами и пластины статора и лайнера, пластины статора механически связаны с дополнительным магнитопроводом статора, лайнер, имеющий возможность поступательного перемещения, каждая пластина имеет чередующиеся ферромагнитные и немагнитные элементы, все магнитные элементы пластин и все зубцы имеют одинаковые продольные размеры, магнитные элементы пластин лайнера расположены на равном расстоянии друг от друга, определяющем зубцовый шаг, каждый основной магнитопровод статора имеет центральный широкий стержень и два боковых узких стержня, причем зубцы на широком и узких стержнях смещены на половину зубцового деления, зубцы на стержнях соседних магнитопроводов статора смещены на четверть зубцового деления относительно друг друга, зубцы основных магнитопроводов статора, дополнительного магнитопровода и магнитные элементы пластин, связанных со статором, имеют одинаковое продольное положение, фазы обмотки управления расположены поочередно на широких стержнях, соседние постоянные магниты намагничены тангенциально и встречно.

Сущность заявленного изобретения поясняется чертежами, где:

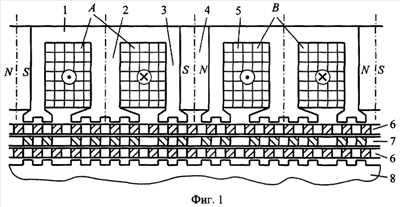

Фиг.1 показало продольное сечение линейного шагового двигателя;

Фиг.2 – поперечное сечение линейного шагового двигателя;

Фиг.3 – графики напряжений питания фаз обмотки.

Здесь: 1 – основные магнитопроводы статора, 2 – широкие стержни, 3 – узкие стержни, 4 – постоянные магниты, 5 – двухфазная обмотка, 6 – пластины лайнера, 7 – пластины статора, 8 – дополнительный магнитопровод, 9, 10 – немагнитные пластины, 11 – корпус.

Шаговый двигатель имеет основные шихтованные магнитопроводы с ярмами статора 1, с широкими стержнями 2 и с узкими стержнями 3, высококоэрцитивные постоянные магниты 4, двухфазную обмотку 5 с фазами А и В, пластины лайнера 6, пластину статора 7, дополнительный шихтованный магнитопровод 8, немагнитные пластины 9, 10, корпус 11.

На стержнях 2, 3 имеются коронки с зубцами, обращенными к рабочему воздушному зазору. На магнитопроводе 8 имеются аналогичные зубцы. Пластина 7 состоит из ферромагнитных и немагнитных элементов. Она механически связана со статором немагнитной пластиной 9. Зубцы на стержнях 2, 3, зубцы магнитопровода 8 и ферромагнитные элементы пластины 7 имеют одинаковое линейное расположение.

Пластины 6 состоят из ферромагнитных и немагнитных элементов. Ферромагнитные элементы расположены на одинаковом расстоянии друг от друга, которое определяет зубцовый шаг. Пластины 6 механически связаны с немагнитным элементом 10 и образуют лайнер.

Зубцы широкого 2 и тонких 3 стержней одного магнитопровода смещены относительно друг друга на половину зубцового деления. Зубцы двух соседних широких стержней смещены на четверть зубцового деления относительно друг друга. Обмотки фазы А и В расположены поочередно на широких стержнях. Соседние постоянные магниты 4 намагничены тангенциально и встречно.

Основные магнитопроводы 1, 2, 3 и дополнительный магнитопровод 8 установлены в корпусе 11.

Шаговый двигатель работает следующим образом. Магнитное поле в рабочих зазорах (на Фиг.1 их четыре) создается совместным действием постоянных магнитов и тока одной из фаз. Постоянные магниты создают магнитный поток, направленный вверх, в стержнях фазы А и направленный вниз в стержнях фазы В.

При подаче положительного импульса напряжения на фазу А магнитный поток широкого стержня возрастает, а потоки узких стержней уменьшаются. В результате лайнер занимает положение, при котором зубцы широкого стержня фазы А, зубцы магнитопровода 8 и соответствующие ферромагнитные элементы пластин 6, 7 расположены друг против друга. При этом магнитная проводимость потока широкого стержня максимальна. Это положение лайнера показано на Фиг.1.

При подаче положительного импульса напряжения на фазу В магнитный поток ее широкого стержня уменьшается, а потоки узких стержней возрастают. В результате лайнер займет положение, при котором зубцы узких стержней фазы В, зубцы магнитопровода 8 и соответствующие ферромагнитные элементы пластин 6, 7 расположены друг против друга. При этом магнитная проводимость потоков узких стержней максимальна. Лайнер сдвинется на четверть зубцового деления.

При подаче отрицательного импульса напряжения на фазу А магнитный поток ее широкого стержня уменьшается, а потоки узких стержней возрастают. В результате лайнер займет положение, при котором зубцы узких стержней фазы А, зубцы магнитопровода 8 и соответствующие ферромагнитные элементы пластин 6, 7 расположены друг против друга. При этом магнитная проводимость потоков узких стержней максимальна. Лайнер сдвинется еще на четверть зубцового деления и т.д.

Для реверса следует изменить порядок чередования фаз. После положительного импульса напряжения фазы А нужно подать отрицательный импульс напряжения на фазу В, далее отрицательный импульс – на фазу А, затем положительный импульс на фазу В и т.д. Это показано – на Фиг.2 правее штриховой линии.

Эффективность предлагаемой конструкции шагового двигателя объясняется разделением магнитных потоков широких и узких стержней на несколько частей и их многократным использованием в нескольких рабочих зазорах. В приведенном варианте электромагнитная сила возрастает в 4 раза по сравнению с обычным шаговым двигателем с магнитной редукцией.

Сила, действующая на один ферромагнитный элемент лайнера со стороны одного зазора, определяется формулой

Здесь F – сила; U_m – магнитное напряжение на зазоре; – магнитная проводимость; l – активная длина элемента; х – перемещение лайнера; µ₀ – магнитная постоянная; – длина воздушного зазора; Н – напряженность магнитного поля в зазоре; В – магнитная индукция в зазоре.

Дифференцируя проводимость по х, получаем:

Здесь m – число элементов под широкими стержнями одной возбужденной фазы или под малыми стержнями той же фазы; n – число рабочих зазоров; В₁, Н₁ – магнитная индукция и напряженность магнитного поля под широкими стержнями возбужденной фазы; F₁, F₁ – усилие на элемент под широким стержнем со стороны одного зазора и суммарное усилие на все элементы под широкими стержнями возбужденной фазы; В₂, Н₂ – магнитная индукция и напряженность магнитного поля под узкими стержнями той же фазы; F₂, F₂ – усилие на элемент под узким стержнем со стороны одного зазора и суммарное усилие на все элементы под узкими стержнями той же фазы.

Усилия F₁ и F₂ направлены в разные стороны. Результирующее усилие определяется выражениями

.

С учетом равенств

Iw=n(H₁-H₂),

получаем выражение для результирующей силы:

F=mlB_mIw,

где Iw – МДС одной фазы; В_m – магнитная индукция в зазоре, созданная постоянным магнитом. Из последней формулы видно, что с увеличением числа элементов m под широкими стержнями одной фазы пропорционально возрастает суммарное усилие. При увеличении m ширина одного элемента уменьшается, что требует соответственного уменьшения толщины одной пластины, уменьшения зазора и увеличения количества зазоров n при фиксированной МДС фазы Iw.

Теоретически можно получить неограниченно большое усилие, увеличивая число пластин при одновременном уменьшении их толщины, зазоров и ширины пластин, имея фиксированный объем электродвигателя и постоянную МДС одной фазы.

Динамические характеристики линейного шагового электродвигателя улучшаются благодаря выполнению лайнера в виде нескольких тонких пластин, через которые магнитный поток проходит перпендикулярно и транзитом. Малая масса лайнера допускает большие линейные ускорения.

Таким образом, введением дополнительных пластин лайнера и статора из чередующихся ферромагнитных и немагнитных элементов, а также введением дополнительного магнитопровода статора получен линейный шаговый электродвигатель с усилием, увеличенным в несколько раз, но при тех же габаритных размерах, и с высокими динамическими показателями.

Формула изобретения

Линейный шаговый электродвигатель, содержащий шихтованные магнитопроводы статора со стержнями и с зубцами, двухфазную обмотку управления и постоянные магниты, отличающийся тем, что в него введены дополнительный магнитопровод статора с зубцами и пластины лайнера и статора, пластины статора механически связаны с магнитопроводом статора, лайнер имеет возможность поступательного перемещения, каждая пластина имеет чередующиеся ферромагнитные и немагнитные элементы, расположенные в поперечном направлении, все ферромагнитные элементы пластин и все зубцы имеют одинаковые продольные размеры, ферромагнитные элементы пластин лайнера расположены на равном расстоянии друг от друга, определяющем зубцовый шаг, каждый магнитопровод статора имеет центральный широкий стержень и два боковых узких стержня, причем зубцы на широком и узких стержнях смещены на половину зубцового деления, зубцы на стержнях соседних магнитопроводов статора смещены на четверть зубцового деления, зубцы магнитопроводов статора, дополнительного магнитопровода и ферромагнитные элементы пластин, связанных со статором, имеют одинаковое продольное положение, фазы обмотки расположены поочередно на широких стержнях, соседние постоянные магниты намагничены тангенциально и встречно.

РИСУНКИ
