Патент на изобретение №2365453

(54) СПОСОБ ИЗГОТОВЛЕНИЯ МНОГОСЛОЙНОГО СИЛЬФОНА

(57) Реферат:

Изобретение относится к способам изготовления многослойных сильфонов для приборов и компенсирующих соединительных устройств трубопроводных коммуникаций транспортных средств и промышленного оборудования. Осуществляют сборку многослойной трубы, ее гофрирование и упрочнение гофров. Причем упрочнение гофров производят путем соединения слоев по вершинам и/или впадинам сильфона сваркой воедино, например контактно-шовной. Повышается прочность к воздействию давления рабочих сред. 5 ил., 1 табл.

Изобретение относится к способам изготовления сильфонов для приборов и компенсирующих соединительных устройств трубопроводных коммуникаций транспортных средств и промышленного оборудования.

Известен способ изготовления двухслойного сильфона, включающий сборку оребренной по внешнему слою двухслойной трубы и ее гофрирование путем осевого сжатия последней. При этом ребра (пояса жесткости) располагаются между гофрами, что обеспечивает существенное упрочнение сильфона (авторское свидетельство СССР 508304; кл. B21D 15/06).

Этот способ не приемлем для изготовления тонкостенных сильфонов из многослойных труб с отношением среднего диаметра к суммарной толщине стенки более 50.

Известен способ (прототип) изготовления тонкостенного многослойного сильфона, включающий сборку многослойной трубы и ее гофрирование механогидравлическим методом. При этом гофры упрочняются по впадинам в процессе накатки многослойной трубы роликами за счет наклепа /нагартовки/ материала трубы. (К.Н.Бурцев. Металлические сильфоны. – М.-Л.: Государственное научно-техническое издательство машиностроительной литературы, 1963, стр.104, стр.106 и стр.109).

Однако способ прототип не обеспечивает требуемой прочности сильфона в условиях воздействия повышенного давления рабочих сред.

Предлагаемый способ изготовления многослойного сильфона направлен на повышение его прочности к воздействию давления рабочих сред.

Поставленная задача достигается способом изготовления многослойного сильфона, включающим сборку многослойной трубы, ее гофрирование любым известным методом и упрочнение гофров.

В отличие от существующего способа упрочнение гофров производят путем соединения воедино слоев по вершинам или впадинам, либо по вершинам и впадинам сильфона сваркой, например контактно-шовной.

Упрочнение гофров, выполняемое путем соединения воедино слоев по вершинам или впадинам, либо по вершинам и впадинам сваркой, например – контактно-шовной, обеспечивает резкое повышение прочности сильфона в целом.

Изгибная жесткость стенки однослойного сильфона имеет вид (см. Сильфоны. Расчет и проектирование. Под ред. Л.Е.Андреевой. М., «Машиностроение», 1975, стр.13):

где: Е – модуль упругости материала стенки;

h – толщина стенки сильфона;

µ -коэффициент Пуассона.

Изгибная жесткость стенки многослойного сильфона из однородных материалов до и после соединения его слоев воедино сваркой соответственно имеет вид:

где: n – количество слоев, составляющих стенку сильфона;

h – толщина отдельного слоя.

При этом степень увеличения изгибной жесткости стенки сильфона в местах соединения воедино слоев характеризуется отношением D_K/D₀=n².

Например, изгибная жесткость стенки с соединенными воедино слоями увеличивается в 4 раза для 2-х слойного сильфона (n=2) и в 9 раз для 3-х слойного сильфона (n=3).

Многократное увеличение изгибной жесткости стенки соединением воедино слоев по впадинам и (или) выступам обеспечивает резкое повышение прочности сильфона в целом.

Другое преимущество предлагаемого способа – его простота и возможность реализации в сочетании с любым известным методом гофрирования.

Перечень графических изображений:

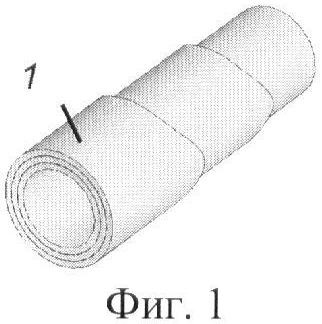

Фиг.1. Операция 1. Изготовление многослойной трубы.

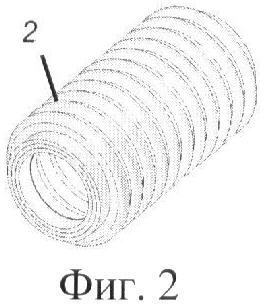

Фиг.2. Операция 2. Гофрирование многослойной трубы.

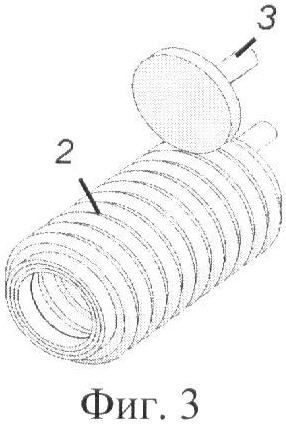

Фиг.3. Операция 3. Упрочнение гофров соединением воедино слоев по вершинам (впадинам) сильфона контактно-шовной сваркой.

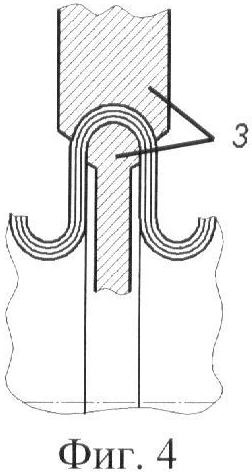

Фиг.4. Соединение воедино слоев по вершинам гофров контактно-шовной сваркой.

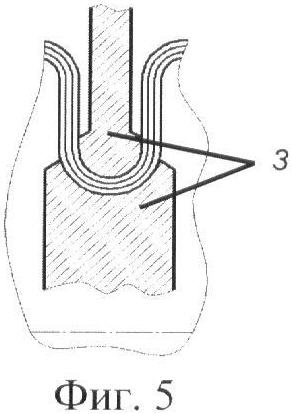

Фиг.5. Соединение воедино слоев по впадинам гофров контактно-шовной сваркой.

Реализация предлагаемого способа изготовления многослойного сильфона осуществляется последовательным выполнением следующих операций:

Операция 1 (фиг.1). Изготовление многослойной трубы 1 методом осевой сборки из отдельных ее слоев.

Операция 2 (фиг.2). Гофрирование многослойной трубы 1 любым известным методом – формование сильфона 2.

Операция 3 (фиг.3). Упрочнение гофров соединением воедино слоев по вершинам и (или) впадинам сильфона контактно-шовной сваркой. Контактный шов по вершинам (фиг.4) или впадинам (фиг.5) сильфона 2 выполняют сварочными роликами 3, на которые подается постоянный электрический ток.

В таблице представлены примеры изготовления 2-х слойного (2×0,4 мм) сильфона с внутренним диаметром 250 мм из стали 10, шагом и высотой 10 мм и 12 мм соответственно.

операции	Наименование операции	Пример 1	Пример 2
1 (фиг.1)	Изготовление многослойной трубы	Многослойную трубу 1 изготавливали методом осевой сборки из отдельных ее слоев
2 (фиг.2)	Гофрирование многослойной трубы	Многослойную трубу гофрировали на гидроформовочном автомате АГР-250. Количество гофров – 11.
3 (фиг.3)	Упрочнение гофров соединением воедино слоев по вершинам и (или) впадинам сильфона контактно-шовной сваркой	Сварку выполняли по впадинам	Сварку выполняли по впадинам и вершинам
Режимы сварки:
Первичное напряжение – 220 вольт. Ширина контакта на роликах – 4 мм. Усилие сжатия на роликах – 80 кг. Скорость сварки – 2,5 м/мин.
Результат, полученный от упрочнения гофров	Степень увеличения прочности* сильфона к воздействию внутреннего давления (кратность):
1,45	2,15
*В качестве критерия прочности использована величина давления, соответствующая началу пластической деформации внутренних радиусов профиля гофров сильфона.

Показанные примеры реализации заявляемого способа изготовления многослойного сильфона свидетельствуют о резком повышении его прочности к воздействию внутреннего давления среды.

Формула изобретения

Способ изготовления многослойного сильфона, включающий сборку многослойной трубы, ее гофрирование и упрочнение гофров, отличающийся тем, что упрочнение гофров производят путем соединения слоев по вершинам и/или впадинам сильфона сваркой воедино, например контактно-шовной.
