Патент на изобретение №2365440

(54) СПОСОБ ХОЛОДНОЙ ПРОКАТКИ ПОЛОС

(57) Реферат:

Способ предназначен для повышения качества полос путем устранения дефекта формы поперечного сечения. Способ включает деформацию заготовки двумя цилиндрическими валками с воздействием на оси валков в одну сторону. Исключение клиновидности поперечного сечения полосы обеспечивается за счет того, что через подушки рабочих валков к шейкам посредством гидравлических цилиндров системы гидроизгиба в горизонтальной плоскости прикладывают усилия, в результате чего оси рабочих валков деформируются и принимают вид линий второго порядка, при этом выпуклости осей ориентируют (направляют) в сторону входа полосы в рабочие валки (выпуклостью навстречу направлению прокатки), при этом расположенные со стороны более толстой кромки полосы концы рабочих валков перемещают в сторону выхода полосы из рабочих валков, а концы рабочих валков, расположенные со стороны более тонкой кромки полосы, располагают перпендикулярно направлению прокатки полосы. После этого прокатываемую полосу задают в рабочие валки и осуществляют ее деформирование, в результате которого в процессе прокатки конечный профиль поперечного сечения прокатываемой полосы принимает форму прямоугольника, 1 ил.

Изобретение относится к прокатному производству и может быть использовано при изготовлении холоднокатаных полос и лент.

Известен способ производства листового проката, включающий последовательную деформацию полосы из прямоугольного в поперечном сечении профиля в волнообразный и снова в прямоугольный, причем полосе придают неравномерный волнообразный профиль в неравномерном волнообразном калибре, полушаг которого от середины бочки валка к периферии изменяют по соотношению

t_n=t₀kⁿ,

где t₀ – начальный полушаг;

k- коэффициент, характеризующий интенсивность полушага, k>1;

n – порядковый номер полушага волны, считая от середины бочки валка к периферии (см. а.с. 719716 СССР, МКИ В21В 1/38).

В известном способе металл, наряду со смещением в продольном направлении, получает возможность перемещения в поперечном направлении. Однако такая возможность существенно ограничивается преобладанием продольного течения (плоской деформации) в объеме деформируемого металла. Поэтому неравномерность деформации по ширине неизбежно приводит к появлению значительной неплоскостности, а в случае использования подката с клиновидным поперечным профилем последняя будет сочетаться с серповидностью.

Наиболее близким по технической сущности к заявляемому объекту является способ прокатки полос, включающий деформацию заготовки между двумя цилиндрическими валками с регулированием формы полосы поворотом осей валков в плоскостях, параллельных плоскостям прокатки и с приложением к полосе переднего натяжения, при этом поворот осей валков осуществляют в одну сторону и на один угол, равный

,

где – угол поворота осей валков от положения, перпендикулярного оси прокатки, град;

– величина угла исходной клиновидности полосы, рад;

– угол захвата полосы в средней по ширине части;

причем ближайший к более толстой кромке полосы конец валков смещают в сторону выхода полосы из валков, а удельное натяжение к полосе прикладывают величиной, равной 0,68-0,85 предела текучести прокатываемого материала.

Недостатком известного способа является неравномерность деформации по ширине полосы, что неизбежно приводит к снижению качества полосы – появлению неплоскостности и серповидности, особенно при использования подката с клиновидным поперечным профилем.

Целью предлагаемого изобретения является повышение качества полосы путем устранения дефекта формы поперечного сечения полосы – клиновидность.

Указанная цель достигается тем, что в способе холодной прокатки полос, включающем деформацию заготовки между двумя цилиндрическими валками с регулированием формы полосы воздействием на оси валков в одну сторону, в плоскостях, параллельных плоскости прокатки, согласно изобретению воздействие на оси валков осуществляют путем деформирования валков и получения осей валков в виде линий второго порядка, расположенных в плоскостях, параллельных плоскости прокатки и ориентированных выпуклостью в сторону входа полосы в валки, при этом концы валков, расположенные со стороны более толстой кромки полосы, перемещают в сторону выхода полосы из валков, а концы валков, расположенные со стороны более тонкой кромки полосы, располагают перпендикулярно направлению прокатки.

Воздействие на оси валков путем деформирования валков и получения осей валков в виде линий второго порядка известно. Известно устройство для получения листового проката, включающее клеть, установленные в клети опорные и рабочие валки, подушки опорных валков и подушки рабочих валков, систему гидроизгиба рабочих валков, установленную в вертикальной плоскости, включающую в себя подушки опорных валков, установленных с каждой стороны клети и снабженных гидроцилиндрами, подушки рабочих валков, имеющие вертикальные отверстия, через которые проходят цилиндрические штоки, опирающиеся на плунжеры гидравлических цилиндров, пружины, удерживающие штоки в подушках рабочих валков, при этом плунжеры гидроцилиндров упираются непосредственно в подушки опорных валков. (см. А.А.Королев. Конструкция и расчет машин и механизмов прокатных станов. – М., Машиностроение, 1985, с. 172-173). Однако воздействие на оси валков путем деформирования валков (посредством системы гидроизгиба рабочих валков) и получения осей валков в виде кривых линий осуществляют в вертикальной плоскости. Это обстоятельство снижает качество получаемой полосы, т.к. не обеспечивает исправление дефекта формы поперечного сечения полосы – клиновидность.

Отличительный признак: деформирование валков и получение осей валков в виде линий второго порядка, расположенных в плоскостях, параллельных плоскости прокатки, – неизвестен.

Отличительный признак: оси валков в виде линий второго порядка, ориентированных выпуклостью в сторону входа полосы в валки, – неизвестен.

Отличительный признак: концы валков, расположенные со стороны более толстой кромки полосы, перемещают в сторону выхода полосы из валков, – неизвестен.

Так как предлагаемое изобретение содержит неизвестные отличительные признаки, то предлагаемое изобретение соответствует условию «новизна».

Для специалиста в области холодной прокатки совокупность отличительных признаков: воздействие на оси валков осуществляют путем деформирования валков и получения осей валков в виде линий второго порядка, расположенных в плоскостях, параллельных плоскости прокатки и ориентированных выпуклостью в сторону входа полосы в валки (выпуклостью навстречу направлению прокатки), при этом концы валков, расположенные со стороны более толстой кромки полосы, перемещают в сторону выхода полосы из валков, а концы валков, расположенные со стороны более тонкой кромки полосы, располагают перпендикулярно направлению прокатки, – явным образом не следует из уровня техники, что эти отличительные признаки направлены на повышение качества полосы, а именно на устранение дефекта формы поперечного сечения полосы – клиновидность. Следовательно, предлагаемое техническое решение соответствует критерию изобретательский уровень.

Сущность изобретения поясняется чертежом. На чертеже приведена схема осуществления способа.

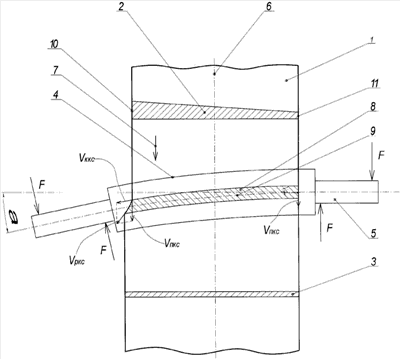

На схеме (см. чертеж) изображены: прокатываемая полоса 1, имеющая исходный клиновидный профиль 2 поперечного сечения, и конечный профиль 3 прямоугольной формы поперечного сечения, рабочий валок 4, имеющий шейки 5. Позициями обозначены: 6 – ось прокатки, 7 – направление прокатки полосы 1, 8 – пятно контакта, 9 – изогнутая ось рабочего валка 4 (под действием горизонтального гидроизгиба). Оси валков в виде линий второго порядка ориентированны выпуклостью в сторону входа полосы в валки (выпуклостью навстречу направлению прокатки 7). Позицией 10 обозначена более толстая кромка и 11 – более тонкая кромка клиновидного профиля 2 прокатываемой полосы 1. Стрелками и символами на чертеже обозначены: F – усилия со стороны гидравлических цилиндров на подушки рабочих валков 4, V_ПКС – продольная компонента скорости прокатываемой полосы 1, V_ТКС – тангенциальная компонента скорости, V_РКС – результирующая компонента скорости, – угол поворота осей шеек 5 рабочих валков 4 относительно друг друга.

Способ осуществляется следующим образом. Перед прокаткой полосы 1, имеющей исходный клиновидный профиль 2, предварительно осуществляют следующие операции: через подушки рабочих валков 4 к шейкам 5 посредством гидравлических цилиндров системы гидроизгиба в горизонтальной плоскости прикладывают усилия F, в результате чего оси шеек 5 рабочих валков 4 поворачиваются на угол относительно друг друга, оси 9 рабочих валков 4 деформируются и принимают вид линий второго порядка, при этом выпуклости осей 9 ориентируют (направляют) в сторону входа полосы 1 в рабочие валки 1 (выпуклостью навстречу направлению прокатки 7). Кроме того, расположенные со стороны более толстой кромки 10 полосы 1 концы рабочих валков 4 перемещают в сторону выхода полосы 1 из рабочих валков 4 (т.е. в направлении прокатки 7), а концы рабочих валков 4, расположенные со стороны более тонкой кромки 11 полосы 1, располагают перпендикулярно направлению прокатки 7 полосы 1. После этого прокатываемую полосу 1 задают в рабочие валки 4 и осуществляют ее деформирование. При этом металл, находящийся в области более тонкой кромки 11 прокатываемой полосы 1, деформируется с незначительным уширением, и направление продольной компоненты скорости V_ПКС ориентировано параллельно направлению прокатки 7. Металл, находящийся в области более толстой кромки 10 прокатываемой полосы 1, деформируется как в направлении прокатки 7, так и в направлении тангенциальной компоненты скорости V_ТКС (с уширением). Причем направление тангенциальной компоненты скорости V_ТКС расположено параллельно изогнутой оси 9 рабочего валка 4, находящейся в области более толстой кромки 10 прокатываемой полосы 1. В итоге металл, находящийся в области более толстой кромки прокатываемой полосы 1, деформируется в направлении результирующей компонента скорости V_РКС. В результате чего в процессе прокатки конечный профиль 3 поперечного сечения прокатываемой полосы 1 принимает форму прямоугольника.

При прокатке полосы, клиновидность поперечного сечения которой направлена в другую сторону (т.е. более толстая кромка 10 полосы 1 и более тонкая кромка 11 полосы 1 меняются между собой местами), способ холодной прокатки полос осуществляют аналогичным образом.

На основании вышеизложенного можно сделать вывод, что предлагаемый способ холодной прокатки полос работоспособен и устраняет недостатки, имеющие место в прототипе, что подтверждается примером осуществления способа. Холоднокатаная полоса, изготовленная по заявляемому способу, обладает высокой плоскостностью и прямоугольной формой поперечного сечения.

Формула изобретения

Способ холодной прокатки полос, включающий деформацию заготовки между двумя цилиндрическими валками с регулированием формы полосы воздействием на оси валков в одну сторону, в параллельных плоскости прокатки плоскостях, отличающийся тем, что воздействие на оси валков осуществляют путем деформирования валков с получением их осей в виде линий второго порядка, расположенных в плоскостях, параллельных плоскости прокатки, и ориентированных выпуклостью в сторону входа полосы в валки, при этом ближайшие к более толстой кромке полосы концы валков перемещают в сторону выхода полосы из валков, а концы валков, ближайшие к более тонкой кромке полосы, располагают перпендикулярно направлению прокатки.
