Патент на изобретение №2365354
|
||||||||||||||||||||||||||
(54) ТРАНСПОРТНЫЙ КОНТЕЙНЕР ДЛЯ МЕДИЦИНСКОГО ИНСТРУМЕНТА
(57) Реферат:

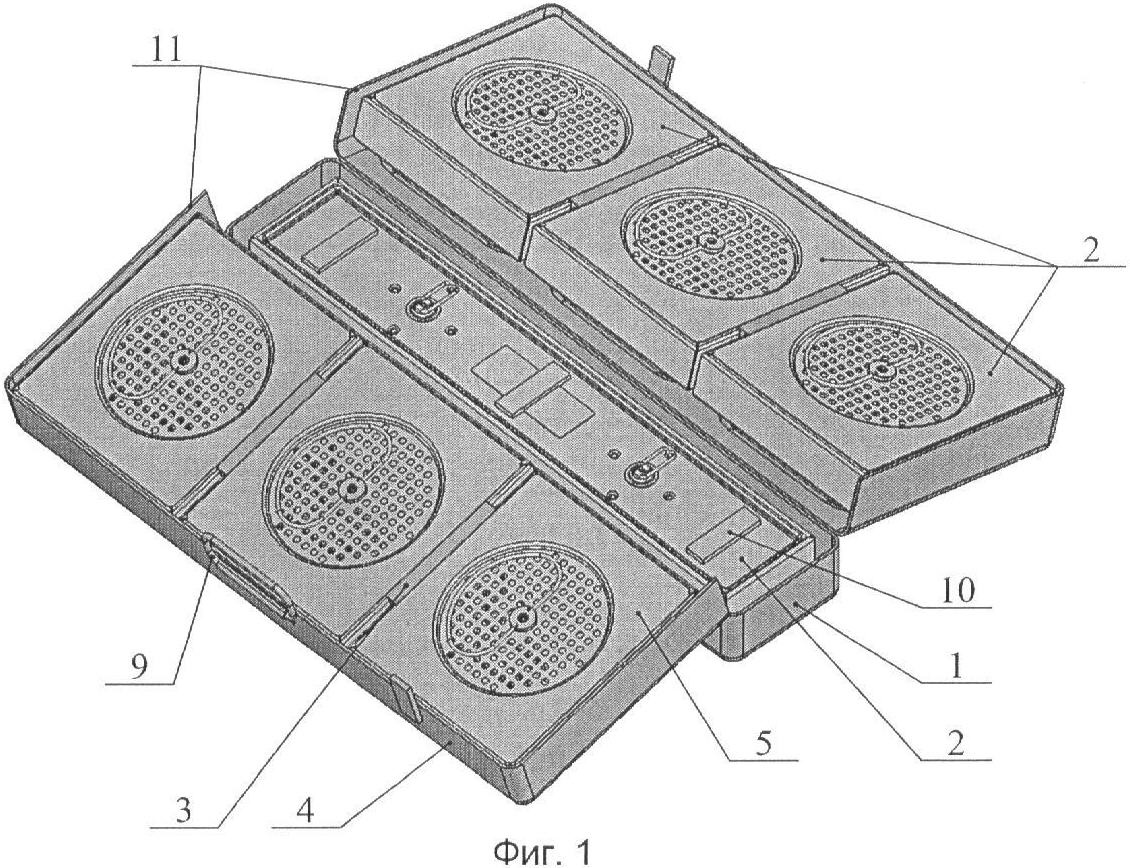

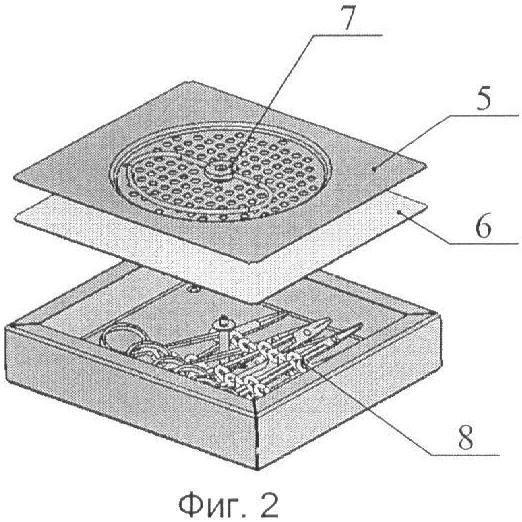

Изобретение относится к медицине и используется для транспортировки боксов-стерилизаторов с набором медицинских инструментов. Контейнер содержит бокс-стерилизатор, включающий корпус, крышку, держатель инструмента и уплотнительный элемент. Держатель выполнен в виде упругого планшета с ячейками гребенчатого профиля с упругим пластинчатым прижимом. Боксы-стерилизаторы размещены в корпусе контейнера. К корпусу контейнера прикреплены боковые крышки, выполненные с возможностью их открывания и закрывания, снабженные углублениями для размещения в указанных углублениях боксов-стерилизаторов, каждый из которых предназначен для инструментов для обеспечения одного из видов вмешательства. На краях боковых крышек и на верхней части корпуса контейнера выполнены уплотнения. В корпусе контейнера предусмотрено место для размещения устройства, обеспечивающего дополнительную стерилизацию при закрывании корпуса контейнера и выполненного в виде емкости с пароформалином. Технический результат заключается в сохранении стерильности и целостности медицинского инструмента, обеспечении компактности. 5 з.п. ф-лы, 2 ил.
Изобретение относится к медицинской технике и предназначено для транспортирования боксов-стерилизаторов с набором медицинских инструментов. Известен контейнер для медицинского инструментария, содержащий корпус и крышку, имеющий минимум одну установочную поверхность для размещения в средстве хранения и/или в средстве переноски, и/или в транспортном средстве, при этом корпус имеет минимум одну рабочую полость с фигурным поперечным сечением, например, в виде параболы, а соотношение максимального продольного и максимального поперечного размеров минимум одной рабочей полости соответствует соотношению максимального продольного и максимального поперечного размеров соответствующего медицинского инструментария, например шовных хирургических игл. Контейнер выполнен в виде стерилизатора, снабженного генератором озона и уплотнением, размещенным между корпусом и крышкой, а внутри контейнера размещен патрубок генератора для отвода полученного озона (патент РФ Этот бокс-стерилизатор неудобен для транспортирования, не является универсальным, не дает возможность разложить инструмент по видам вмешательства. Известен контейнер для стерилизации, содержащий корпус, крышку с замковым приспособлением, держатель инструмента и уплотнительный элемент из эластичного термостойкого материала, держатель инструмента выполнен в виде упругого планшета с ячейками гребенчатого профиля с упругим пластинчатым прижимом, содержащим конусный упор, при этом на дне корпуса и с внутренней стороны крышки размещены бактерицидные фильтры, прижатые металлическими прокладками (заявка на изобретение РФ Этот бокс-стерилизатор также неудобен для транспортирования, не является универсальным, не дает возможность разложить инструмент по видам вмешательства. В основу изобретения положена задача создания транспортного контейнера для медицинского инструмента, в котором должно быть обеспечено выполнение следующих задач: сохранение стерильности и целостности изделий наборов при транспортировании; обеспечение транспортирования наборов к месту назначения в компактном контейнере небольших габаритов; размещение в нем боксов-стерилизаторов с различными наборами по видам хирургической помощи; обеспечение доступности и взаимозаменяемости принадлежностей и сборочных единиц при ремонте, обслуживании и транспортировании, оптимальное время развертывания; универсальность исполнения, позволяющая осуществлять транспортировку всеми видами транспорта без ограничения расстояния, за счет размещения большого количества боксов-стерилизаторов, в которых размещены инструменты по видам вмешательства в транспортном контейнере и в его боковых крышках, имеющих виброгасители в виде направляющих, расположенных между боксами-стерилизаторами. Решение поставленной технической задачи обеспечивается тем, что в транспортном контейнере для медицинского инструмента, содержащем бокс-стерилизатор, включающий корпус бокса-стерилизатора, крышку с замковым приспособлением, держатель инструмента и уплотнительный элемент из эластичного термостойкого материала, держатель инструмента выполнен в виде упругого планшета с ячейками гребенчатого профиля с упругим пластинчатым прижимом, содержащим конусный упор, бактерицидные фильтры, прижатые прокладками, боксы-стерилизаторы размещены в корпусе контейнера, длина которого кратна сумме ширины бокса-стерилизатора и ширины дополнительно размещенных в корпусе контейнера направляющих; к корпусу контейнера прикреплены боковые крышки, выполненные с возможностью их открывания и закрывания, снабженные углублениями для размещения в указанных углублениях боксов-стерилизаторов и их направляющих; в корпусе контейнера предусмотрено место для размещения устройства, обеспечивающего дополнительную стерилизацию при закрывании корпуса контейнера. Боксы-стерилизаторы выполнены в виде коробчатой конструкции, имеющей рифление, с перфорированными крышками, под которыми размещен фильтр. Замковое приспособление корпуса бокса-стерилизатора выполнено в виде винтовой пары в центре крышки. Дополнительная стерилизация обеспечена размещением в контейнере емкости с пароформалином. Держатель инструмента закреплен на днище бокса-стерилизатора и выполнен из проволоки с оплеткой из пластика. Корпус контейнера снабжен ручками, расположенными в верхней части боковых крышек. Направляющие выполнены как виброгасящий элемент из виброустойчивого материала. К верхней части корпуса контейнера или к боковой крышке прикреплена пластина из виброгасящего материала, площадь которой не больше площади внутренней части корпуса контейнера. На краях боковых крышек и на верхней части корпуса контейнера выполнены уплотнения. Каждый из боксов-стерилизаторов предназначен для инструментов для обеспечения одного из видов вмешательства. В предлагаемом изобретении сохранение стерильности и целостности изделий наборов при транспортировании обеспечивается наличием средств для дополнительной стерилизации; наличием устройств для закрепления боксов, а именно направляющих, выполненных из материалов, обеспечивающих виброгашение; наличием держателей для инструментов. Обеспечение транспортирования наборов к месту назначения в компактном контейнере небольших габаритов, размещение в нем боксов-стерилизаторов с различными наборами по видам хирургической помощи обусловлено наличием полного набора инструментов, так как в контейнере может быть размещено много боксов-стерилизаторов с выделением инструментов по видам вмешательства. Обеспечение доступности и взаимозаменяемости принадлежностей и сборочных единиц при ремонте, обслуживании и транспортировании, оптимальное время развертывания достигается за счет выбора формы держателей инструмента и возможности размещения инструментов по видам вмешательства. Универсальность исполнения, позволяющая осуществлять транспортировку всеми видами транспорта без ограничения расстояния, достигается за счет наличия уплотнений на открывающихся частях контейнера и за счет размещения между боксами-стерилизаторами направляющих из материалов, обладающих свойствами виброгашения. Изобретение поясняется фиг.1 и 2. На фиг.1 показан вид контейнера с открытыми боковыми крышками, на фиг.2 показан бокс-стерилизатор с держателем для инструмента. Транспортный контейнер для медицинского инструмента содержит корпус 1 контейнера, в котором размещены боксы-стерилизаторы 2. Длина корпуса 1 контейнера кратна сумме ширины бокса-стерилизатора 2, расположенного в крышке 4, и ширины дополнительно размещенных в корпусе контейнера направляющих 3; к корпусу 1 контейнера прикреплены боковые крышки 4, выполненные с возможностью их открывания и закрывания, снабженные углублениями для размещения в указанных углублениях боксов-стерилизаторов 2 и их направляющих 3. В корпусе 1 контейнера предусмотрено место для размещения устройства, обеспечивающего дополнительную стерилизацию при закрывании корпуса контейнера, а именно емкости с пароформалином (не показана). Боксы-стерилизаторы 2 выполнены в виде коробчатой конструкции, имеющей рифление, с перфорированными крышками 5, под которыми размещен фильтр 6. Замковое приспособление 7 корпуса бокса-стерилизатора 2 выполнено в виде винтовой пары в центре крышки 5. Держатель инструмента 8, сделанный из проволоки с оплеткой из пластика, выполнен в виде упругого планшета с ячейками гребенчатого профиля с упругим пластинчатым прижимом, содержащим конусный упор, закреплен на днище бокса-стерилизатора 2. Корпус контейнера снабжен ручками 9, расположенными в верхней части боковых крышек 4. Направляющие 3 выполнены как виброгасящий элемент из виброустойчивого материала. К верхней части корпуса 1 контейнера или к боковой крышке 4 прикреплена или вложена пластина 10 из виброгасящего материала, площадь которой не больше площади внутренней части корпуса контейнера. На краях боковых крышек 4 и на верхней части корпуса 1 по всему периметру контейнера выполнены уплотнения 12. Каждый из боксов-стерилизаторов 2 предназначен для инструментов для обеспечения одного из видов вмешательства. Основной частью наборов является инструментарий и специальные устройства для оказания помощи раненым хирургического профиля, размещенные в боксах-стерилизаторах 2 и транспортных контейнерах. Транспортные контейнеры предназначены для размещения в них боксов-стерилизаторов 2 с наборами в период транспортирования. Транспортный контейнер имеет ручки 9 для удобства транспортировки. Конструкция боксов-стерилизаторов 2 определяется необходимостью обеспечения в них жидкостной и паровой стерилизации инструментов, размещения в них инструментария в период транспортирования наборов, доступности и взаимозаменяемости принадлежностей и сборочных единиц при ремонте и обслуживании, а также универсальности. Инструменты наборов уложены в соответствующие места креплений поддонов боксов-стерилизаторов 2 (согласно назначению). Развертывание наборов производится по следующей схеме: – доставка на место назначения. Перед размещением в операционной транспортные контейнеры обрабатываются в закрытом состоянии дезинфицирующим раствором. Транспортные контейнеры открываются. Из транспортной упаковки извлекается консервант. Из транспортных контейнеров извлекаются боксы-стерилизаторы 2. Герметизатор боксов-стерилизаторов 2 заменяется на фильтр в случае использования жидкостной стерилизации. Инструменты и необходимые для проведения операции расходные материалы извлекаются из боксов-стерилизаторов 2. Производится предстерилизационная очистка и стерилизацию наборов. Конструкция и комплектность наборов определяет возможность их применения: – для оказания доврачебной помощи, первой врачебной, квалифицированной и специализированной хирургической помощи раненым с боевой хирургической травмой, полученной в результате применения современных средств поражения; – для обеспечения этапов медицинской эвакуации хирургическим инструментарием, приспособлениями и устройствами, обеспечивающими лечение боевой хирургической травмы и хирургической патологии.
Формула изобретения
1. Транспортный контейнер для медицинского инструмента, содержащий бокс-стерилизатор, включающий корпус бокса-стерилизатора, крышку с замковым приспособлением, держатель инструмента и уплотнительный элемент из эластичного термостойкого материала, держатель инструмента выполнен в виде упругого планшета с ячейками гребенчатого профиля с упругим пластинчатым прижимом, содержащим конусный упор, бактерицидные фильтры, прижатые прокладками, отличающийся тем, что боксы-стерилизаторы размещены в корпусе контейнера, длина которого кратна сумме ширины бокса-стерилизатора и ширины направляющих, дополнительно размещенных в корпусе контейнера и выполненных в виде виброгасящего элемента, к корпусу контейнера прикреплены боковые крышки, выполненные с возможностью их открывания и закрывания, снабженные углублениями для размещения в указанных углублениях боксов-стерилизаторов, каждый из которых предназначен для инструментов для обеспечения одного из видов вмешательства, и их направляющих, при этом на краях боковых крышек и на верхней части корпуса контейнера выполнены уплотнения; в корпусе контейнера предусмотрено место для размещения устройства, обеспечивающего дополнительную стерилизацию при закрывании корпуса контейнера и выполненного в виде емкости с пароформалином. 2. Транспортный контейнер для медицинского инструмента по п.1, отличающийся тем, что боксы-стерилизаторы выполнены в виде коробчатой конструкции, имеющей рифление, с перфорированными крышками, под которыми размещен фильтр. 3. Транспортный контейнер для медицинского инструмента по п.1, отличающийся тем, что замковое приспособление корпуса бокса-стерилизатора выполнено в виде винтовой пары в центре крышки. 4. Транспортный контейнер для медицинского инструмента по п.1, отличающийся тем, что держатель инструмента закреплен на днище бокса-стерилизатора и выполнен из проволоки с оплеткой из пластика. 5. Транспортный контейнер для медицинского инструмента по п.1, отличающийся тем, что корпус контейнера снабжен ручками, расположенными в верхней части боковых крышек. 6. Транспортный контейнер для медицинского инструмента по п.1, отличающийся тем, что на краях боковых крышек и на верхней части корпуса контейнера выполнены уплотнения.
РИСУНКИ
|
||||||||||||||||||||||||||
2159085, A61B 17/06, A61B 19/02, опубл. 2000.11.20).
