Патент на изобретение №2364800
|
||||||||||||||||||||||||||
(54) УСТРОЙСТВО ПРИТОЧНОЙ ВЕНТИЛЯЦИИ
(57) Реферат:
Изобретение относится к системам вентиляции помещений, в частности к приточным устройствам естественной вентиляции. Устройство содержит воздухозаборный патрубок, устанавливаемый в отверстие стены здания и закрытый с наружного торца заборной решеткой. Устройство снабжено регулируемой заслонкой и фильтром. Устройство снабжено соединенным с воздухозаборным патрубком воздуховодом, устанавливаемым вдоль внутренней стороны стены здания и располагаемым в непосредственной близости от отопительного радиатора или, по меньшей мере, частично за отопительным радиатором, в стенке дополнительного воздуховода выполнено, по меньшей мере, одно воздуховыпускное окно или перфорация, направляющая поток воздуха на радиатор, а регулируемая заслонка и фильтр расположены в дополнительном воздуховоде. Устройство дополнительно может содержать шумопоглотитель. Предпочтительно установить шумопоглотитель в дополнительном воздуховоде, а именно перед регулируемой заслонкой и фильтром по потоку воздуха. Также предпочтительной является лабиринтная форма выполнения шумопоглотителя. Достигаемый технический результат – обеспечение возможности подогрева поступающего воздуха за счет обеспечения подачи воздушного потока на отопительный радиатор. 4 з.п. ф-лы, 1 ил.
Изобретение относится к системам вентиляции помещений, в частности к приточным устройствам естественной вентиляции. В современных зданиях, в которых установлены оконные стеклопакеты, испытывается дефицит свежего воздуха. Для устранения дефицита необходимо проветривание помещения через форточки, фрамуги или оконные створки, что не всегда возможно или желательно. Альтернативой является использование дополнительных приточных устройств. Известны автономные (не встраиваемые в рамы) клапаны приточной вентиляции, монтируемые в стене здания. Так, например, клапан [патент РФ на полезную модель 66488] представляет собой трубу, монтируемую в сквозном отверстии в стене здания. С торцов труба закрыта решетками, а во внутреннем канале имеется шумогаситель. Устройство имеет простую конструкцию, однако в нем не предусмотрены фильтры и другие устройства, обеспечивающие повышение качества проветривания. Задачей, на решение которой направлено изобретение, является повышение комфортности. Достигаемый технический результат – обеспечение возможности подогрева поступающего воздуха за счет обеспечения подачи воздушного потока на отопительный радиатор. Результат достигается изменением конструкции. Заявляемое устройство приточной вентиляции имеет в своем составе воздухозаборный патрубок, устанавливаемый в отверстие стены здания и закрытый с наружного торца заборной решеткой. Устройство снабжено регулируемой заслонкой и фильтром. От прототипа устройство отличается тем, что дополнительно снабжено соединенным с воздухозаборным патрубком воздуховодом, устанавливаемым вдоль внутренней стороны стены здания и располагаемым в непосредственной близости от отопительного радиатора или, по меньшей мере, частично за отопительным радиатором, в стенке дополнительного воздуховода выполнено, по меньшей мере, одно воздуховыпускное окно или перфорация, направляющая поток воздуха на радиатор, а регулируемая заслонка и фильтр расположены в дополнительном воздуховоде. Устройство дополнительно может содержать шумопоглотитель. Предпочтительно установить шумопоглотитель в дополнительном воздуховоде, а именно перед регулируемой заслонкой и фильтром по потоку воздуха. Также предпочтительной является лабиринтная форма выполнения шумопоглотителя. Более подробно сущность устройства раскрыта в приведенном ниже примере реализации и иллюстрируется чертежом, на котором представлено продольное сечение устройства (схематично). Устройство приточной вентиляции имеет воздухозаборный патрубок (отрезок трубы, например, из полимерного материала) 1, который установлен в сквозном отверстии стены 2 вблизи отопительного радиатора 3. Снаружи патрубок 1 закрыт с торца заборной решеткой 4, предназначенной для защиты от листьев, пуха, насекомых. Решетка 4 может быть дополнительно снабжена сеткой. К патрубку 1 присоединен дополнительный воздуховод 5, имеющий, например, форму трубы прямоугольного сечения и закрытый крышкой с торца. Дополнительный воздуховод 5 закреплен на внутренней поверхности стены 2, ориентирован перпендикулярно патрубку 1 и, по меньшей мере, частично заведен в зазор между стеной 2 и отопительным радиатором (конвектором) 3. Дополнительный воздуховод 5 может быть как прямым, так и изгибаться под разными углами, он может иметь цельный корпус или быть собран из отдельных элементов. В боковой стенке воздуховода 5, обращенной в сторону отопительного радиатора 3, выполнено, по меньшей мере, одно воздуховыпускное окно, или перфорация 6. Во внутреннем канале воздуховода 5 размещен фильтр 7, предназначенный для очистки воздуха, и регулируемая (поворотная) заслонка 8, предназначенная для регулирования объема притока воздуха. Там же, во внутреннем канале воздуховода 5, например перед (по потоку воздуха) фильтром 7 и заслонкой 8, установлен шумопоглотитель 9. Он может иметь лабиринтную форму, подобную той, что используются в автомобильных глушителях. Шумопоглотитель 9 может быть и проточным. Устройство приточной вентиляции функционирует следующим образом. При открытой заслонке 8 воздух с улицы поступает через заборную решетку 4 в канал патрубка 1 и далее в канал дополнительного воздуховода 5. Проходя через фильтр 7, воздух очищается от находящихся в нем частиц. При выходе из воздуховыпускного окна или через перфорацию в стенке дополнительного воздуховода воздух направляется на отопительный радиатор, или в пространство за ним, где нагревается, и далее поступает в проветриваемое помещение. Поворотом заслонки 8 можно регулировать интенсивность проветривания. Шумопоглотитель 9 препятствует проникновению звуков в помещение. Таким образом, предлагаемое устройство приточной вентиляции имеет простую конструкцию и может быть легко установлено в любом помещении. Устройство позволяет осуществлять подогрев поступающего с улицы воздуха за счет конвективного теплообмена, т.к. возможно размещение выходной части устройства непосредственно за отопительным прибором (или под ним), в том числе уже стационарно закрепленном на стене.
Формула изобретения
1. Устройство приточной вентиляции, имеющее в своем составе воздухозаборный патрубок, устанавливаемый в отверстие стены здания и закрытый с наружного торца заборной решеткой, а также имеющее в своем составе регулируемую заслонку и фильтр, отличающееся тем, что дополнительно снабжен соединенным с воздухозаборным патрубком воздуховодом, устанавливаемым вдоль внутренней стороны стены здания, и располагаемым в непосредственной близости от отопительного радиатора или, по меньшей мере, частично за отопительным радиатором, в стенке дополнительного воздуховода выполнено, по меньшей мере, одно воздуховыпускное окно или перфорация, направляющая поток воздуха на радиатор, а регулируемая заслонка и фильтр расположены в дополнительном воздуховоде. 2. Устройство приточной вентиляции по п.1, отличающееся тем, что дополнительно содержит шумопоглотитель. 3. Устройство приточной вентиляции по п.2, отличающееся тем, шумопоглотитель установлен в дополнительном воздуховоде. 4. Устройство приточной вентиляции по п.3, отличающееся тем, что шумопоглотитель установлен перед регулируемой заслонкой и фильтром по входному потоку воздуха. 5. Устройство приточной вентиляции по любому из пп.2-4, отличающееся тем, что шумопоглотитель имеет лабиринтную форму.

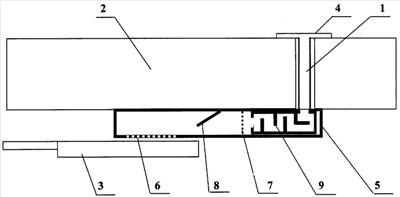

РИСУНКИ
|
||||||||||||||||||||||||||
