(54) ЭЛЕКТРОД ДЛЯ ПОДВОДНОЙ СВАРКИ

(57) Реферат:

Изобретение может быть использовано для ремонта ручной дуговой сваркой металлоконструкций ответственного назначения, в том числе трубопроводов из малоуглеродистых и низколегированных сталей, эксплуатируемых под водой. Стержень электрода выполнен из стали Св08. Покрытие содержит компоненты в следующем соотношении, мас.%: флюорит 19,5-28,0, рутиловый концентрат 18,0-33,5, окись железа 13,0-28,0, полевой шпат 8,0-12,0, магнезит металлургический 4,0-8,0, марганец металлический 5,0-10,0, ферросилиций 0,5-2,0, никелевый порошок 0,5-3,5, карбоксиметилцеллюлоза 1,5-2,0. Коэффициент массы покрытия составляет 22-25%. Изобретение обеспечивает качественное формирование металла шва при сварке во всех пространственных положениях и высокие показатели его механических свойств. 1 ил., 5 табл.

Изобретение относится к области дуговой сварки плавлением, в частности к разработке сварочных материалов для ручной подводной мокрой сварки малоуглеродистых и низколегированных сталей. Может быть использовано в газовой и других областях промышленности.

Проблема сварки подводных металлоконструкций во всех пространственных положениях на сегодняшний день не решена. Шлаковая система покрытия существующих электродов обеспечивает качественное формирование металла шва преимущественно в нижнем положении. При сварке на вертикальной плоскости и особенно в потолочном положении сварочно-технологические свойства электродов ухудшаются, так как физические свойства шлака, образующегося при плавлении электродного покрытия, не обеспечивают надежную защиту расплавленного металла, не предупреждают его стекание, а также образование подрезов и наплывов. Как результат, формирование наплавленного металла становится неудовлетворительным, механические свойства таких швов резко снижаются. В то же время большинство работ при ремонте подводных металлоконструкций (подводная часть корпуса судов, трубопроводы, вертикальные опоры платформ и стенки портовых сооружений) нужно выполнять именно в пространственных положениях, отличных от нижнего. Поэтому обеспечение возможности сварки во всех пространственных положениях – один из ключевых вопросов при создании электродных материалов, разработке или совершенствовании технологического процесса подводной сварки. Кроме того, уровень механических свойств металла швов не удовлетворяет требованиям “Спецификации по подводной сварке” ANSI/AWS D3.6, что ограничивает применение мокрой подводной сварки узким кругом малоуглеродистых сталей.

Известен электрод ЭПС-52 (Н.М.Мадатов. Подводная сварка и резка металлов. – Ленинград: Судостроение, 1967, с.142) с покрытием рудно-кислого типа, предназначенный для сварки под водой углеродистых и низколегированных сталей, покрытие которого содержит, мас.%:

Основными его недостатками являются неудовлетворительные сварочно-технологические свойства и низкий уровень механических свойств из-за очень высокого содержания диффузионного водорода и шлаковых включений.

В качестве прототипа нами избран электрод ЭПС-АН1 (Авторское свидетельство СССР 1706821, МПК В23K 35/365), который позволяет выполнять мокрую подводную сварку во всех пространственных положениях и покрытие которого содержит:

Полевой шпат	611
Мрамор	37
Ферромарганец	520
Целлюлоза	1,52,5
Рутиловый концентрат	остальное.

Но указанный электрод не обеспечивает качественное формирование многопроходных стыковых швов. Покрытие электрода-прототипа сугубо рутилового типа и создает короткие шлаки с высокой температурой твердения, что вызывает образование наплавленных валиков с низким коэффициентом формы – валики почти треугольные, довольно высокие, не имеют плавного перехода к поверхности предварительно наплавленных швов. При наплавке следующих швов это приводит к возникновению дефектов в виде несплавлений, зашлаковок, подрезов и т.п. Кроме того, указанные электроды не обеспечивают достаточный уровень механических свойств металла шва.

Задачей изобретения является обеспечение при сварке во всех пространственных положениях качественного формирования металла шва и показателей механических свойств металла шва в соответствии с требованиями “Спецификации по подводной сварке” ANSI/AWS D3.6.

Поставленная задача решается тем, что электрод состоит из стержня из проволоки Св08 и покрытия, содержащего рутиловый концентрат, полевой шпат и ферросилиций, в которое дополнительно введен флюорит, окись железа, магнезит металлургический, марганец металлической, никелевый порошок и карбоксиметилцеллюлоза при таком соотношении компонентов (мас.%):

Коэффициент массы покрытия составляет 2225%.

Снижение температуры твердения шлака, его удлинение, а также увеличение угла смачивания основного метала расплавленным достигнуто путем введения в покрытие сбалансированного количества флюорита и окиси железа. Введение значительного количества фторидов обеспечивает снижение содержания водорода в металле шва, десульфацию расплавленного металла, высокую степень усвоения легкоокисляющихся элементов и вместе с полевым шпатом оказывает содействие образованию шлаковой корки, которая надежно защищает шов от окружающей среды, и получению хорошего формирования. Это техническое решение – результат тщательного исследования влияния компонентов тройной системы CaF₂-TiO₂-FeO на сварочно-технологические свойства электродов для подводной мокрой сварки.

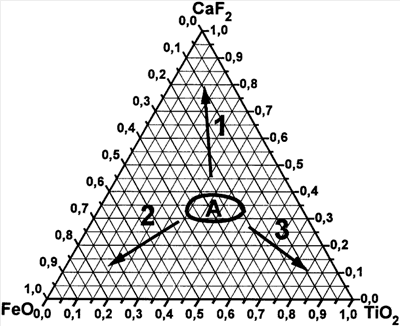

Сущность проведенных опытов иллюстрирует фиг.1, где на концентрационном треугольнике качественно воспроизведен характер влияния соотношения ингредиентов системы CaF₂-TiO₂-FeO на сварочно-технологические свойства электродов. Здесь А – область оптимальных составов покрытия электродов, которые соответствуют требованию выполнения мокрой подводной сварки многопроходных стыковых швов во всех пространственных положениях.

Направление 1 – при таком изменении соотношений ингредиентов увеличивается склонность к образованию наплавленных валиков треугольной формы, образованию твердой керамической шлаковой корки со склонностью к заклиниванию при многослойной сварке стыковых соединений, увеличению коэффициента усиления швов, огрублению чешуйчатости, образованию дефектов в виде подрезов, шлаковых включений при сварке многопроходных швов.

Направление 2 – при таком изменении соотношений ингредиентов увеличивается склонность к образованию твердой керамической шлаковой корки, высоких неравномерных грубочешуйчатых, а в конце-концов литых валиков округлой формы, ухудшается отделение шлаковой корки, появляются большие капли рядом со швом, возрастает напряжение дуги, режим становится неустойчивым.

Направление 3 – при таком изменении соотношений ингредиентов увеличивается склонность к образованию валиков с малым усилением, мелкочешуйчатой поверхностью и плавным переходом к поверхности основного металла или предварительно наплавленных валиков, перенос расплавленного металла приобретает мелкокапельный характер, наблюдается образование аморфовидного шлакового покрытия наплавленных валиков, которое легко удаляется щеткой, возможность качественной сварки в пространственных положениях, отличных от нижнего, ограничивается.

Таким образом, границы содержания флюорита, рутилового концентрата и окиси железа, а также их соотношение в покрытии электрода, который предлагается в качестве изобретения, определены в ходе исследования шлаковой системы CaF₂-TiO₂-FeO и отвечают значениям области А оптимальных составов системы.

С целью улучшения стабилизации дугового промежутка и обеспечения стабильного горения дуги как на прямой, так и на обратной полярности, а также определенного увеличения коэффициента формы шва в покрытие введен магнезит (в виде магнезита металлургического), что также практически предотвращает разбрызгивание. Введение магнезита в количестве, которое превышает принятый предел, приводит к огрублению чешуйчатости валиков и неравномерности их по высоте.

Окись железа при введении в шлаковую систему CaF₂-TiO₂ снижает температуру ее плавления, а также коэффициент поверхностного натяжения, что приводит к мелкокапельному переносу расплавленного металла и образованию валиков с мелкочешуйчатой поверхностью и плавным переходом к основному металлу или металлу предварительно наплавленных валиков. Введение в покрытие предлагаемого электрода FeO в количестве меньшем заявленного, приводит к образованию “горбатых” валиков. Превышение количества FeO свыше предлагаемого предела способствует образованию легкоплавких шлаков, которые делают невозможным качественное формирование вертикальных и потолочных швов. Введение FeO в предлагаемом количестве в присутствии фторида кальция вызывает образование фторидов железа, которые также обеспечивают дополнительное снижение диффузионного водорода в наплавленном металле.

Введение полевого шпата в указанных границах вызывает образование достаточно плотной шлаковой корки и способствует вместе с магнезитом стабилизации дугового промежутка. Увеличение содержания полевого шпата сверх указанного предела приводит к образованию более жидкотекучих шлаков большой массы, что затрудняет сварку в пространственных положениях.

Введение марганца и никеля в принятых пределах обеспечивает получение наплавленного металла, прочностные свойства которого не ниже таковых для свариваемого металла.

Ферросилиций обеспечивает переход необходимого количества марганца в наплавленный металл. Но повышение его содержания выше предлагаемого предела приводит к уменьшению значения пластичности наплавленного металла, которое обусловлено твердорастворным упрочнением ферритной матрицы кремнием.

Для экспериментальной проверки предлагаемого технического решения были изготовлены 5 партий электродов со стержнями из сварочной проволоки Св08 диаметром 4 мм, состав покрытия которых приведен в Таблице 1.

Для оценки сварочно-технологических свойств водолазом-сварщиком в лабораторном бассейне на глубине 2 м во всех пространственных положениях сваривались стыковые образцы из стали Ст3 толщиной 14 мм. Формирование наплавленного металла оценивалось по трехбалльной системе, Таблица 2, с учетом внешнего вида, отделимости шлака, характера шлаковой корки, разбрызгивания, стабильности горения и т.п. Анализ полученных результатов позволяет сделать вывод, что электроды с покрытием предложенного состава обеспечивают удовлетворительное формирование многослойных швов во всех пространственных положениях.

Таблица 1.
Состав покрытия электродов, масс.%
Покрытие Компоненты	1	2	3	4	5
флюорит	17	19,5	23	28	30
рутиловый концентрат	35	33,5	26	18	16
окись железа	10	13	20	28	30
магнезит	10	8	7	4	3
полевой шпат	14	12	10	8	7
марганец металлический	8	8	8	8	8
никелевый порошок	2	2	2	2	2
ферросилиций	2	2	2	2	2
карбоксиметилцеллюлоза	2	2	2	2	2
Таблица 2.
Сварочно-технологические свойства электродов
Покрытие Сварочно-технолог. свойства	1	2	3	4	5
Возможность сварки в нижнем (н), вертикальном (в) и потолочном (п) положениях	нвп	нвп	нвп	нвп	нв
Формирование металла швов, баллы (трехбалльная система):
нижнее	3	3	3	3	3
вертикальное	2	3	3	3	2
потолочное	1	2	3	2	–

Для определения механических свойств металла шва при сварке стали Ст3 были изготовлены электроды со стержнями из проволоки Св08 на базе покрытия 3, Таблица 1, в котором легирующие элементы изменялись в пределах, представленных в Таблице 3.

Таблица. 3.
Состав покрытия электродов со стержнями из проволоки Св08 для испытания механических свойств металла шва
Покрытие	1	2	3	4	5
Компоненты
базовая шихта	86	87	86,5	87,5	88
марганец металлический	12	10	8	5	3
никелевый порошок	0	0,5	2	3,5	4
ферросилиций	0	0,5	1,5	2	3
карбоксиметилцеллюлоза	2	2	2	2	2

Из сварных соединений, выполненных в нижнем положении, в соответствии с требованиями “Спецификации по подводной сварке” ANSI/AWS D3.6 изготавливались образцы типа Ми12, ГОСТ 6996-66. Результаты испытаний приведены в таблице 4. Их анализ свидетельствует, что электроды с покрытиями 2-4 обеспечивают высокие показатели пластических и прочностных свойств металла шва и удовлетворяют требованиям “Спецификации по подводной сварке” ANSI/AWS D3.6 (12%, предел прочности металла шва выше предела прочности основного металла).

Таблица 4.
Механические свойства металла швов, выполненных электродами со стержнями из проволоки Св08
Покрытие	1	2	3	4	5
Мех. свойства. металла шва
Предел прочности, b, МПа	420	425	445	460	475
Предел текучести, t, МПа	340	355	370	410	445
Относительное удлинение, , %	8	12	14	13	9

Для определения механических свойств металла шва при сварке во всех пространственных положениях использовали электроды с покрытием 3, Таблица 3. Полученные результаты приведены в Таблице 5.

Таблица 5.
Механические свойства металла швов при сварке во всех пространственных положениях
Пространственное положение	Механические свойства
t, МПа	b, МПа	, %
Нижнее	370	445	14
Вертикальное	360	430	12
Потолочное	365	425	12

Таким образом, предложенный электрод позволяет получить во всех пространственных положениях качественное сварное соединение с необходимым уровнем механических свойств при сварке под водой малоуглеродистых и низколегированных сталей и может быть рекомендован для применения при ремонте подводных трубопроводов.

Формула изобретения

Электрод для подводной сварки, который включает стержень из проволоки Св08 и покрытие, содержащее рутиловый концентрат, полевой шпат и ферросилиций, отличающийся тем, что покрытие дополнительно содержит флюорит, окись железа, магнезит металлургический, марганец металлический, никелевый порошок и карбоксиметилцеллюлозу при следующем соотношении компонентов, мас.%:

при этом коэффициент массы покрытия составляет 22-25%.
