Патент на изобретение №2363875
|
||||||||||||||||||||||||||
(54) СПОСОБ СООРУЖЕНИЯ ПОДЗЕМНОГО ТРУБОПРОВОДА НА ПЕРЕСЕЧЕНИИ ТЕКТОНИЧЕСКИХ РАЗЛОМОВ
(57) Реферат:
Изобретение относится к строительству и может быть использовано при подземной прокладке трубопроводов, пересекающих зоны тектонических разломов. В способе сооружения подземного трубопровода на пересечении тектонических разломов между лотками и плитами по длине участка тектонического разлома устанавливают эластичные замкнутые оболочки, с шагом, равным длине плиты. Тросы с ложементами крепят на плитах. После монтажа трубопровода оставшееся пространство заполняют легко деформируемым материалом. Высоту оболочек в заполненном состоянии и зазор между трубопроводом и внутренней поверхностью лотков принимают не менее величины максимально возможного прогнозного смещения трубопровода. Применение данного способа сооружения подземного трубопровода на пересечении тектонических разломов обеспечивает следующие преимущества: повышение эффективности; снижение трудоемкости монтажа; снижение трудоемкости обслуживания. 5 з.п. ф-лы, 1 ил.
Изобретение относится к строительству и может быть использовано при подземной прокладке трубопроводов, пересекающих зоны тектонических разломов. Известен способ сооружения подземного трубопровода на пересечении тектонических разломов (патент РФ Известен способ сооружения подземного трубопровода на пересечении тектонических разломов (патент РФ Техническим результатом изобретения является повышение эффективности и снижение трудоемкости монтажа и обслуживания. Технический результат достигается тем, что в способе сооружения подземного трубопровода на пересечении тектонических разломов, включающем отрывку траншеи, установку в нее лотков, установку на определенном расстоянии опорных элементов с подвешенными к ним на тросах ложементами из сегментов отрезков трубы, укладку трубопроводов на ложементы, закрывание лотков плитами, согласно изобретению между лотками и плитами по длине участка тектонического разлома устанавливают эластичные замкнутые оболочки, с шагом, равным длине плиты, причем тросы с ложементами крепят на плитах, после монтажа трубопровода оставшееся пространство заполняют легкодеформируемым материалом, а высоту оболочек в заполненном состоянии и зазор между трубопроводом и внутренней поверхностью лотков принимают не менее величины максимально возможного прогнозного смещения трубопровода. Технический результат достигается также тем, что оболочки выполняют из резинокорда. Технический результат достигается также тем, что в качестве легкодеформируемого материала используют керамзит. Технический результат достигается также тем, что оболочки выполняют в виде тороидов. Технический результат достигается также тем, что оболочки выполняют в виде подушки. Технический результат достигается также тем, что оболочки выполняют в виде шара. Применение предлагаемого изобретения по сравнению с прототипом позволяет повысить эффективность и снизить трудоемкость монтажа и обслуживания. Способ сооружения подземного трубопровода на пересечении тектонических разломов поясняется чертежом, на котором показан поперечный разрез трубопровода, где 1 – трубопровод; 2 – траншея; 3 – ложементы, из сегментов отрезков трубы большего диаметра; 4 – тросы; 5 – эластичные замкнутые оболочки, выполненные, например, из резинокорда в виде тороида, подушки или шара; 6 – лоток, например, прямоугольный железобетонный; 7 – плиты; 8 – легкодеформируемый материл, например керамзит; 9 – крепления тросов 4 к плитам 7; D – внешний диаметр трубопровода. В связи с возможностью вертикальных и горизонтальных смещений горных пород над зонами активных тектонических разломов необходимо устройство компенсаторов, предотвращающих разрывы трубопроводов. Это возможно за счет создания упругого основания и окружения трубопровода легкодеформирующимся материалом, что позволит устранить деформации трубопроводов. В предлагаемом способе в качестве компенсаторов предлагается использовать эластичные замкнутые оболочки 5, заполненные сжатым воздухом. За счет заполнения сжатым воздухом увеличиваются упругие свойства материала компенсаторов и соответственно повышается эффективность способа. Способ сооружения подземного трубопровода на пересечении тектонических разломов осуществляют следующим образом. Отрывают траншею 2. Устанавливают в нее лотки 6. На определенном расстоянии, равном длине плит 7, друг от друга устанавливают эластичные замкнутые оболочки 5 на боковые стенки лотков 6. Укладывают в лотки 6 ложементы с закрепленными на них тросами 4. При укладке плит 7 на оболочки 5 тросы пропускают через отверстия в плитах (на чертеже условно не показаны). После укладки плит 7 тросы 4 подтягивают и фиксируют креплениями 9. Затем подают сжатый воздух в оболочки 5 и заполняют их до требуемого размера и давления. Плиты приподнимаются на величину, равную высоте оболочки 5. Ниппели оболочек 5 оставляют в виде, позволяющем производить контроль за давлением воздуха в них и для его подкачки, по мере необходимости. При проектировании предусматривают, что зазоры со всех сторон между трубопроводом 1 должны быть не менее величины максимально возможного прогнозного смещения трубопровода 1 при сейсмическом воздействии. Затем заполняют оставшееся пространство легкодеформируемым материалом 8, например керамзитом. При проявлении сейсмической активности за счет создания упругого основания с помощью эластичных замкнутых оболочек 5 и окружения трубопровода легкодеформирующимся материалом 8 трубопровод 1 не будет подвергаться нежелательным силовым воздействиям и, следовательно, будет оставаться целым. Применение данного способа сооружения подземного трубопровода на пересечении тектонических разломов обеспечивает следующие преимущества: – повышение эффективности; – снижение трудоемкости монтажа; – снижение трудоемкости обслуживания.
Формула изобретения
1. Способ сооружения подземного трубопровода на пересечении тектонических разломов, включающий отрывку траншеи, установку в нее лотков и на определенном расстоянии опорных элементов с подвешенными к ним на тросах ложементами из сегментов отрезков трубы, укладку трубопроводов на ложементы, закрывание лотков плитами, отличающийся тем, что между лотками и плитами по длине участка тектонического разлома устанавливают эластичные замкнутые оболочки с шагом, равным длине плиты, причем тросы с ложементами крепят на плитах, после монтажа трубопровода оставшееся пространство заполняют легкодеформируемым материалом, а высоту оболочек в заполненном состоянии и зазор между трубопроводом и внутренней поверхностью лотков принимают не менее величины максимально возможного прогнозного смещения трубопровода. 2. Способ по п.1, отличающийся тем, что оболочки выполняют из резинокорда. 3. Способ по п.1, отличающийся тем, что в качестве легкодеформируемого материала используют керамзит. 4. Способ по п.1, отличающийся тем, что оболочки выполняют в виде тороидов. 5. Способ по п.1, отличающийся тем, что оболочки выполняют в виде подушки. 6. Способ по п.1, отличающийся тем, что оболочки выполняют в виде шара.

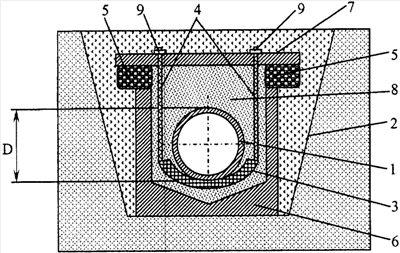

РИСУНКИ
|
||||||||||||||||||||||||||
2256839, F16L 1/028, опубл. 20.07.2005, бюл.
