Патент на изобретение №2363776
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
(54) СПОСОБ ПОЛУЧЕНИЯ МОНОКРИСТАЛЛОВ МОЛИБДАТА ЦИНКА
(57) Реферат:
Изобретение относится к выращиванию высокотемпературных неорганических монокристаллов и может быть использовано в квантовой электронике и физике элементарных частиц, в частности, для создания детекторов процесса двойного безнейтринного бета-распада. Выращивание осуществляют путем вытягивания монокристаллов молибдата цинка ZnMoO4 из расплава исходной шихты в тигле на затравку. В качестве исходной шихты используют смесь оксидов ZnO и МoO3, взятых в стехиометрическом соотношении с избытком М0О3 в количестве от 1,0 до 7,0 вес.%, а выращивание осуществляют при объемной скорости кристаллизации не более 0,4 см3/час. При выращивании методом Чохральского скорость вытягивания составляет 0,3-3,0 мм/час при осевом температурном градиенте на фронте кристаллизации 80-100°/см. При выращивание методом Киропулоса скорость вытягивания составляет не более 0,5 мм/час при поддержании диаметра кристалла от 80 до 95% диаметра тигля. Предложенный способ позволяет получать крупные монокристаллы (размером 1 см3 и более), имеющие оптическое качество, пригодные для работы в качестве сцинтилляционных детекторов и оптических элементов. 2 з.п. ф-лы, 2 ил.
Изобретение относится к выращиванию монокристаллов, а именно к выращиванию высокотемпературных неорганических монокристаллов, и может быть использовано в квантовой электронике и физике элементарных частиц, в частности для создания детекторов процесса двойного безнейтринного бета-распада. Наиболее близким к изобретению является способ, описанный в статье [Н.Н.Соловьев, М.Л.Мейльман, К.А.Кувшинова, А.Г.Смагин, В.Г.Козлов, «Электронный парамагнитный резонанс и структура кристаллов молибдата цинка ZnMoO4». Журнал структурной химии, т.20, Техническим результатом изобретения является получение крупных монокристаллов ZnMoO4 (размером 1 см и более), имеющих оптическое качество, пригодных для работы в качестве сцинтилляционных детекторов и оптических элементов. Технический результат достигается способом выращивания монокристаллов молибдата цинка ZnMoO4 из расплава исходной шихты в тигле вытягиванием на вращающуюся затравку. Способ отличается тем, что в качестве исходной шихты используют смесь оксидов ZnO и МоO3, взятых в стехиометрическом соотношении с избытком MoO3 в количестве от 1,0 до 7,0 вес.% сверхстехиометрии для компенсации потерь оксида молибдена, возникающих вследствие его испарения в процессе роста. Выбор интервалов концентраций обуславливается условиями кристаллизации (температурные градиенты в зоне кристаллизации, площадь свободной поверхности расплава, продолжительность ростового процесса). Согласно полученным экспериментальным данным, скорость испарения МоO3 при температуре роста кристалла составляет 0,025 г/ч·см2. При концентрации MoO3 в расплаве ниже 1,0 вес.% или выше 7,0 вес.% сверхстехиометрии имеет место рост поликристалла. Выращивание проводят при объемной скорости кристаллизации не более 0,40 см3/ч. При выращивании методом Чохральского скорость вытягивания составляет 0,3-3,0 мм/час при осевом температурном градиенте на фронте кристаллизации 80-100°/см. При выращиьании методом Киропулоса скорость вытягивания составляет не более 0,5 мм/час при поддержании диаметра кристалла от 80 до 95% диаметра тигля. Способ иллюстрируется Фиг.1 и Фиг.2. На Фиг.1 приведены фотографии монокристаллов молибдата цинка, выращенных методом Чохральского (а) и методом Киропулоса (б). На Фиг.2 приведены спектры люминесценции молибдатов цинка, лития-цинка и магния при возбуждении синхротронным излучением (длина волны 290 нм) при температуре 10К. Пример 1. Исходную шихту получают из смеси компонентов ZnO и MoO3 (оба компонента марки ОСЧ), взятых в мольном отношении 1:1, методом твердофазного синтеза при 700°С в течение 6 часов в платиновой чашке в печи сопротивления на воздухе. Плавление шихты производят в платиновом тигле, который помещают в ростовую камеру установки «Кристалл-3М» с высокочастотным нагревом. Процесс выращивания кристалла проводится на воздухе при атмосферном давлении. Расплав молибдата цинка получают при температуре 1003±5°С. Затем температуру слегка снижают и проводят затравление и выращивание кристалла на затравку со скоростью вытягивания 0,3-3,0 мм/ч, скоростью вращения 1-100 об/мин и осевым температурным градиентом на фронте кристаллизации 80-1007 см. Скорость вытягивания выбирается с учетом диаметра кристалла так, чтобы не была превышена оптимальная объемная скорость кристаллизации 0,40 см3/ч. При осевом температурном градиенте более 100°/см объемная скорость кристаллизации должна быть снижена во избежание формирования в кристалле ростовых дефектов (рассеивающих центров, включений и трещин). При низких температурных градиентах трудно поддерживать стабильный диаметр растущего кристалла – технологичность процесса снижается. Данные по примерам 1-5 реализации способа получения монокристаллов молибдата цинка приведены в таблице. После окончания процесса роста кристалл отрывают от расплава и проводят послеростовой отжиг с постепенным снижением температуры в ростовой камере в течение 6-12 часов. Кристалл извлекается из ростовой камеры после полного остывания. Пример 2. Исходную шихту получают из смеси компонентов ZnO и MoO3 (оба компонента марки ОСЧ), взятых в мольном отношении 1:1, методом твердофазного синтеза при 700°С в течение 6 часов в платиновой чашке в печи сопротивления на воздухе. Плавление шихты производят в платиновом тигле, который помещают в ростовую камеру установки «Кристалл-3М» с высокочастотным нагревом. Процесс выращивания кристалла проводится на воздухе при атмосферном давлении. Расплав молибдата цинка получают при температуре 1003±5°С. Затем температуру слегка снижают и проводят затравление и выращивание кристалла на затравку со скоростью вытягивания не более 0,5 мм/ч и скоростью вращения 1-100 об/мин, при этом диаметр кристалла поддерживают от 80 до 95% диаметра тигля (метод Киропулоса). Поддержание диаметра растущего кристалла близким к диаметру тигля обеспечивает малую величину свободной поверхности расплава, с которой происходит испарение MoO3. Концентрация избыточного оксида молибдена в расплаве в этом случае может быть снижена до 2,0 вес.% при сохранении стехиометрического состава растущего кристалла. При этом вероятность появления включений посторонних фаз в растущий кристалл снижается. Из выращенных монокристаллов изготавливались образцы размером 10×10×1(5) мм, их поверхности полировались. Методом рентгеноспектрального микроанализа подтвержден фазовый состав – ZnMoO4. Оптическое качество характеризуется отсутствием пузырей, трещин, включений посторонних фаз, прозрачностью в области от 330 до 3100 нм. Кристаллы имеют размытую полосу поглощения с максимумом 445 нм. Цвет кристаллов – темно-оранжевый. Методом рентгеноструктурного анализа определены параметры решетки выращенных кристаллов – a=9.6850Å, b=6.9691Å, c=8.3705Å,
Исследованы спектрально-люминесцентные свойства полученных кристаллов ZnMoO4. Получены спектры отражения и возбуждения люминесценции при возбуждении синхротронным излучением, определена полоса собственной люминесценции с максимумом на 610 нм. Таким образом, технико-экономическая эффективность заявляемого способа получения монокристаллов молибдата цинка по сравнению с прототипом заключается в следующем: – выращены крупные монокристаллы молибдата цинка диаметром до 30 мм, длиной до 40 мм, против 1-2 мм у прототипа; – отсутствие радиоактивных изотопов цинка в ZnMoO4 позволяет избежать помех при регистрации двойного безнейтринного бета-распада; – интенсивность люминесценции молибдата цинка выше, чем у других кристаллов молибдатов, не создающих помех при регистрации – Li2Zn(MoO4)2 и MgMoO4.
Формула изобретения
1. Способ выращивания монокристаллов молибдата цинка ZnMoO4 из расплава исходной шихты в тигле вытягиванием на затравку, отличающийся тем, что в качестве исходной шихты используют смесь оксидов ZnO и MoO3, взятых в стехиометрическом соотношении с избытком MoO3 в количестве от 1,0 до 7,0 вес.% сверх стехиометрии, а выращивание осуществляют при объемной скорости кристаллизации не более 0,4 см3/ч. 2. Способ по п.1, отличающийся тем, что выращивание осуществляют методом Чохральского со скоростью вытягивания 0,3-3,0 мм/ч при осевом температурном градиенте на фронте кристаллизации 80-100°/см. 3. Способ по п.1, отличающийся тем, что выращивание осуществляют методом Киропулоса со скоростью вытягивания не более 0,5 мм/ч при поддержании диаметра кристалла от 80 до 95% диаметра тигля.

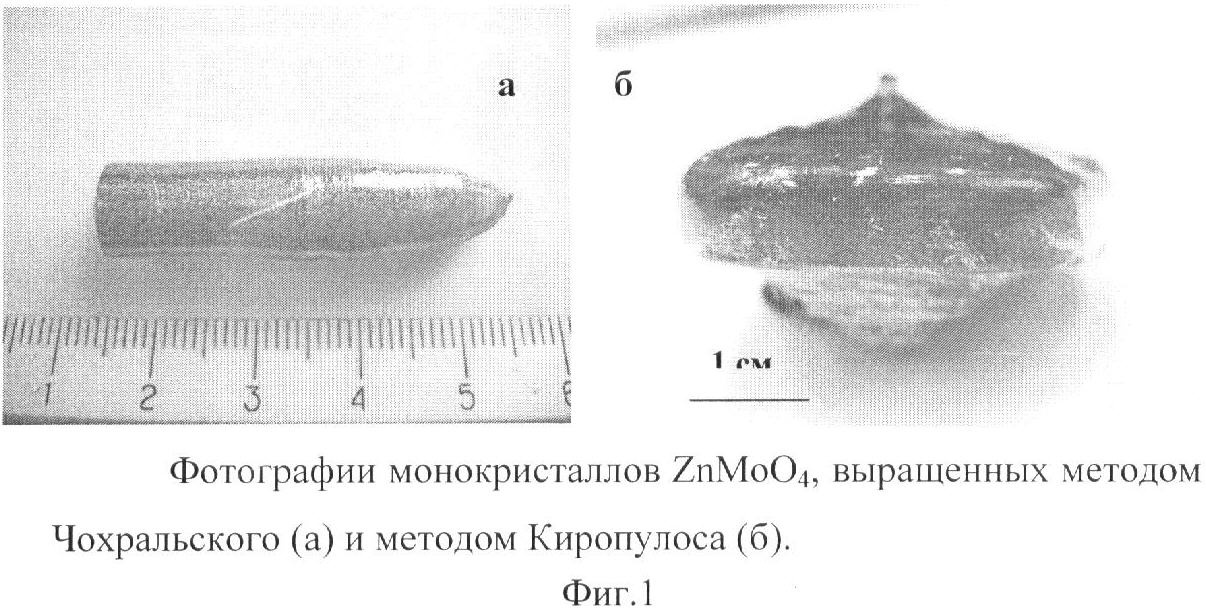

РИСУНКИ
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
3, 448-455. US 6043940 А, 28.03.2000. MIKHAILIK V.B. et al, Optical and luminescence studies of ZnMoO4 using vacuum ultraviolet synchrotron radiation, “Nuclear Instruments and Methods in Physics Research”, 2006, A, 562, 513-516.
=96.74°,
=106.87°,
=101.73°, что согласуется с литературными данными (a=9.625, b=6.965, c=8.373,
, об/мин
0=13 мм, 1=40 мм
