Патент на изобретение №2363609

(54) СКЛАДНОЙ ЯКОРЬ

(57) Реферат:

Изобретение относится к донным опорам и может быть использовано для удержания на месте маломерных судов на водохранилищах. Складной якорь содержит корпус, веретено, крестовину с шарнирно установленными складными составными лапами с ограничителем угла их раскрытия. При этом корпус устройства выполнен в виде полого цилиндра с жестко закрепленным на его боковой поверхности веретеном, а с обоих торцов размещены два взаимно перпендикулярных паза. Внутри корпуса установлен ограничитель угла раскрытия, выполненный в виде болтового соединения, на котором смонтированы по обе стороны от корпуса на ступицах по паре лап. При этом у центральных лап на ступице с одной стороны выполнены два взаимно перпендикулярных паза, а с другой выступ. У боковых лап на ступице выполнен только выступ. Упрощается изготовление и эксплуатация устройства. 5 ил.

Изобретение относится к донным опорам и может быть использовано для удержания на месте маломерных судов на водохранилищах.

Известны технические решения (а.с.872374, 1119914, 113466, 1421603, МКИ В63В 21/36), содержащие веретено, крестовину со складывающимися лапами.

Основными недостатками их являются сложность изготовления.

Наиболее близким по технической сущности является устройство (а.с. 901150, МКИ В63В 21/36), содержащее веретено, имеющее нижнюю головку и крестовину с шарнирно установленными складными составными лапами с ограничением угла их раскрытия.

Основными недостатками этого устройства являются сложность изготовления конструкции.

Задачей, решаемой заявителем, является упрощение изготовления и эксплуатации устройства.

Указанная цель достигается тем, что корпус устройства выполнен в виде полого цилиндра с жестко закрепленным на его боковой поверхности веретеном, а с обоих торцов размещены два взаимно перпендикулярных паза, внутри корпуса установлен ограничитель угла раскрытия, выполненный в виде болтового соединения, на котором смонтированы по обе стороны от корпуса на ступицах по паре лап, причем у центральных лап на ступице с одной стороны выполнены два взаимно перпендикулярных паза, а с другой выступ, при этом у боковых лап на ступице выполнен только выступ.

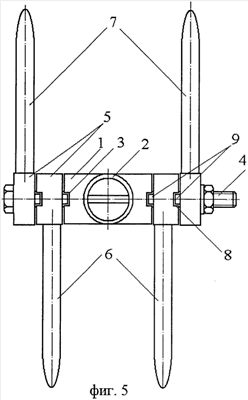

Предлагаемое изобретение поясняется чертежами, где на фиг.1 показан вид сбоку в сложенном состоянии; на фиг.2 – сечение; на фиг.3 – вид с торца в сложенном состоянии; на фиг.4 – вид с торца в раскрытом состоянии; на фиг.5 – вид сверху в раскрытом состоянии.

В предлагаемом изобретении корпус 1 устройства выполнен в виде полого цилиндра с жестко закрепленным на его боковой поверхности веретеном 2, а с обоих торцов размещены два взаимно перпендикулярных паза 3, внутри корпуса установлен ограничитель угла раскрытия 4, выполненный в виде болтового соединения, на котором смонтированы по обе стороны от корпуса 1 на ступицах 5 по паре лап 6,7, при этом у центральных лап 6 на ступице с одной стороны выполнены два взаимно перпендикулярных паза 8, с другой выступ 9, а у боковых лап 7 на ступице выполнен только выступ 9.

Устройство монтируется следующим образом. Если якорь находится в транспортном положении (в сложенном положении), то для приведения его в рабочее состояние снимают ограничитель угла раскрытия 4, т.е. откручивают гайку и смещают лапы 6,7 относительно друг друга по оси. Затем откидывают от корпуса 1 на угол 90°. После чего выступы устанавливают в пазы, а на ограничителе угла раскрытия затягивают гайку. Якорь готов к работе.

При этом затрачивается минимальное время на подготовку якоря к работе и на его разборку, а в сложенном виде устройство компактно и удобно для транспортировки.

Формула изобретения

Складной якорь, содержащий корпус, веретено, крестовину с шарнирно установленными складными составными лапами с ограничением угла их раскрытия, отличающийся тем, что корпус устройства выполнен в виде полого цилиндра, с жестко закрепленным на его боковой поверхности веретеном, а с обоих торцов размещены два взаимно перпендикулярных паза, внутри корпуса установлен ограничитель угла раскрытия, выполненный в виде болтового соединения, на котором смонтированы по обе стороны от корпуса на ступицах по паре лап, причем у центральных лап на ступице с одной стороны выполнены два взаимно перпендикулярных паза, а с другой – выступ, при этом у боковых лап на ступице выполнен только выступ.

РИСУНКИ
