Патент на изобретение №2363553
|
||||||||||||||||||||||||||
(54) ПОДВЕСКА РЕШЕТНОГО СТАНА СЕМЕОЧИСТИТЕЛЬНОЙ МАШИНЫ
(57) Реферат:
Изобретение относится к семеочистительным и сортировочным машинам, имеющим решетный стан с плоскими решетами, и может быть использовано, в частности, в лесном хозяйстве. Подвеска решетного стана семеочистительной машины включает плоские пружины, прикрепленные одним концом к решетному стану, а другим – к раме, и жестко закрепленные на раме кронштейны с пазами, в которых установлены упоры. Плоские пружины соединены с решетным станом шарниром, с рамой – посредством металлической пластины, закрепленной на раме шарнирно, и зафиксированы в верхней части дополнительными металлическими пластинами. Кронштейны установлены только спереди плоских пружин. Технический результат – повышение производительности плоских решет, а также повышение надежности и долговечности работы подвески. 2 ил.
Изобретение относится к семеочистительным и сортировочным машинам, имеющим решетный стан с плоскими решетами, и может быть использовано, в частности, в лесном хозяйстве. Известные семеочистительные и сортировочные машины имеют гибкие и жестко зафиксированные подвески решетного стана. Практика использования подобных подвесок показала недолговечность их работы. В качестве прототипа выбрана подвеска решетного стана, представляющая собой плоскую пружину, жестко закрепленную к раме и решетному стану; кронштейны с упорами установлены по обеим сторонам плоской пружины (А.с. СССР Недостатками прототипа являются недолговечность работы плоской пружины и то, что вследствие встряхивания семенного материала на полотне решета в обоих направлениях движения решетного стана сгруживаемость семенного материала происходит и в начале, и в конце полотна решета. Изобретение решит задачу увеличения надежности и долговечности работы подвески и повышения производительности плоских решет. Это достигается тем, что в подвеске решетного стана семеочистительной машины, включающей плоские пружины, прикрепленные одним концом к решетному стану, а другим – к раме, и жестко закрепленные на раме кронштейны с пазами, в которых установлены упоры, согласно изобретению плоские пружины соединены с решетным станом шарниром, с рамой – посредством металлической пластины, закрепленной на раме шарнирно, и зафиксированы в верхней части дополнительными металлическими пластинами, при этом кронштейны установлены только спереди плоских пружин. Конструктивная схема предлагаемой подвески изображена на чертежах: на фиг.1 – вид сбоку; на фиг.2 – то же, вид сверху (узел I на фиг.1). Подвеска включает закрепленную на раме 1 шарниром 2 металлическую пластину 3, соединенную заклепками 4 с плоской пружиной 5, закрепленную шарниром 6 на решетном стане 7, еще одна металлическая пластина 8 фиксирует верхнюю часть плоской пружины 5. Работает подвеска решетного стана следующим образом. При возвратно-поступательном движении решетного стана 7 плоская пружина 5, соединенная заклепками 4 с металлическими пластинами 3 и 8, свободно изгибается относительно кронштейна 9 на раме 1, после чего происходит дополнительный изгиб плоской пружины 5 относительно упора 10, в результате чего решетный стан 7 приобретает вертикальное перемещение. При этом возникают ускорения, направленные вверх, под действием которых ворох на поверхности решет подбрасывается. Для того чтобы подбрасываемый ворох не сгружался в начале решета, кронштейны установлены только с одной стороны подвески – спереди. С целью повышения надежности и долговечности работы подвески металлическая пластина 3 соединена с рамой 1 шарниром 2 и плоская пружина 5 соединена с решетным станом 7 шарниром 6. Во избежание изломов во время изгиба относительно упора 10 плоская пружина 5 зафиксирована в верхней части металлической пластиной 8. Предлагаемая конструкция подвески решетного стана позволяет увеличить ее срок действия и повысить производительность плоских решет.
Формула изобретения
Подвеска решетного стана семеочистительной машины, включающая плоские пружины, прикрепленные одним концом к решетному стану, а другим – к раме, и жестко закрепленные на раме кронштейны с пазами, в которых установлены упоры, отличающаяся тем, что плоские пружины соединены с решетным станом шарниром, с рамой – посредством металлической пластины, закрепленной на раме шарнирно, и зафиксированы в верхней части дополнительными металлическими пластинами, при этом кронштейны установлены только спереди плоских пружин.

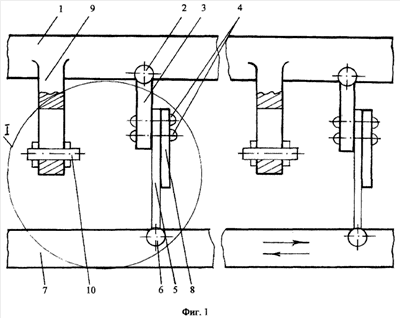

РИСУНКИ
|
||||||||||||||||||||||||||
1630860, B07B 1/46, 28.02.91. Бюл.
