Патент на изобретение №2361803

Published by on




РОССИЙСКАЯ ФЕДЕРАЦИЯ



ФЕДЕРАЛЬНАЯ СЛУЖБА
ПО ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ,
ПАТЕНТАМ И ТОВАРНЫМ ЗНАКАМ
(19) RU (11) 2361803 (13) C1
(51) МПК

B66C23/20 (2006.01)

(12) ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ

Статус: по данным на 30.08.2010 – действует

(21), (22) Заявка: 2007140947/11, 07.11.2007

(24) Дата начала отсчета срока действия патента:

07.11.2007

(46) Опубликовано: 20.07.2009

(56) Список документов, цитированных в отчете о
поиске:
SU 455911 А, 20.02.1975. SU 840006 А, 23.06.1981. US 5426907 А, 27.06.1995.

Адрес для переписки:

129327, Москва, а/я 64, Н.А. Туленинову

(72) Автор(ы):

Марысаев Борис Клеоникович (RU)

(73) Патентообладатель(и):

Общество с ограниченной ответственностью “Конструкторско-технологический институт КТИ-155” (RU)

(54) УСТРОЙСТВО ПРИСТАВНОГО БАШЕННОГО КРАНА ДЛЯ ДЕМОНТАЖА СВЯЗЕЙ “БАШНЯ-ЗДАНИЕ”

(57) Реферат:

Изобретение относится к грузоподъемной технике. Устройство содержит закрепленную на оголовке башни крана монтажную укосину с канатом и крюком на конце каната, связанную с канатом и расположенную на противовесной консоли крана монтажную лебедку. Укосина включает поворотную колонну с приводом ее поворота вокруг собственной оси, стрелу, связанную с колонной, регулируемую по длине оттяжку, концы которой шарнирно связаны с колонной и стрелой. На обеих боковых панелях оголовка закреплены правые и левые кронштейны для правого и левого крепления колонны к оголовку башни. Канат лебедки запасован в обводных блоках укосины, которые закреплены на верхней части задней панели оголовка, нижней части задней панели оголовка, нижней части любой боковой панели оголовка, на средней части колонны в ее внутренней полости колонны до ее середины и на головке стрелы. Закрепленный в средней части колонны обводной блок расположен между стрелой и оттяжкой, которая выполнена регулируемой по длине. Достигается повышение универсальности устройства, обеспечивающего возможность демонтажа связей «башня-здание» в стесненных условиях. 5 ил.

Данное техническое решение относится к грузоподъемной технике, в частности к приставным к зданиям башенным кранам, оснащенным средствами для демонтажа и монтажа связей «башня-здание».

Известно монтажное средство с захватным органом, выполненное с обводным и несущими блоками с тросом для подъема секций стрелы, запасованным в упомянутых блоках, при этом монтажное средство расположено на грузовой тележке [1].

Наиболее близким техническим решением является устройство приставного башенного крана для демонтажа связей «башня-здание», содержащее закрепленную на оголовке башни крана монтажную укосину с канатом и крюком на конце каната, связанную с канатом и расположенную на противовесной консоли крана монтажную лебедку, при этом укосина включает поворотную колонну с приводом ее поворота вокруг собственной оси, стрелу, связанную с колонной, регулируемую по длине оттяжку, концы которой шарнирно связаны с колонной и стрелой [2].

Данное устройство не в полной мере отвечает требованиям его универсальности, что связано с невозможностью проведения демонтажных операций в случаях, когда стрела башенного крана находится ниже отстроенного здания.

Техническим результатом изобретения является повышение универсальности устройства, обеспечивающего возможность демонтажа связей «башня-здание» в стесненных условиях.

Указанный технический результат достигается тем, что в устройстве приставного башенного крана для демонтажа связей «башня-здание», содержащем закрепленную на оголовке башни крана монтажную укосину с канатом и крюком на конце каната, связанную с канатом и расположенную на противовесной консоли крана монтажную лебедку, при этом укосина включает поворотную колонну с приводом ее поворота вокруг собственной оси, стрелу, связанную с колонной, регулируемую по длине оттяжку, концы которой шарнирно связаны с колонной и стрелой, согласно изобретению на оголовке, на обеих его боковых панелях закреплены правые и левые кронштейны для правого и левого крепления колонны к оголовку башни, канат лебедки запасован в обводных блоках укосины, которые закреплены на верхней части задней панели оголовка, нижней части задней панели оголовка, нижней части любой боковой панели оголовка, на средней части колонны в ее внутренней полости колонны до ее середины и на головке стрелы, при этом закрепленный в средней части колонны обводной блок расположен между стрелой и оттяжкой, которая выполнена регулируемой по длине.

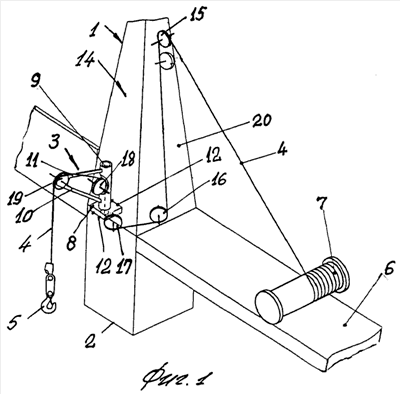

На фиг.1 показано устройство приставного башенного крана для демонтажа связей «башня-здание»;

на фиг.2 – устройство, установленное на правой панели оголовка крана;

на фиг.3 – укосина устройства, вид спереди;

на фиг.4 – укосина устройства, вид сверху;

на фиг.5 – привод поворота колонны.

Устройство приставного башенного крана для демонтажа связей «башня-здание» содержит закрепленную на оголовке 1 башни 2 крана (фиг.1, 2) монтажную укосину 3 с подвешенным на канате 4, на конце укосины, монтажным крюком 5 и связанную с канатом 4 и расположенную на противовесной консоли 6 крана монтажную лебедку 7, предназначенную для монтажно-демонтажных работ. Эти работы производятся при монтаже связей, связывающих башню крана со зданием, и при демонтаже связей. Упомянутые связи предназначены для обеспечения устойчивости башенного крана.

Укосина 3 включает установленную на раме 8 поворотную колонну 9 с приводом ее поворота вокруг собственной оси, стрелу 10 укосины, связанную с колонной 9, регулируемую по длине оттяжку 11, концы которой шарнирно связаны с колонной 9 и стрелой 10 укосины.

На обеих боковых сторонах крана расположены правые и левые кронштейны 12 для крепления колонны 9 к оголовку 1 башни. Кронштейны 12 закреплены соответственно на правой и левой панелях 13 и 14 оголовка на виде со стороны лебедки 7.

Канат 4 лебедки 7 запасован в обводных блоках 15-19 укосины 3. Эти обводные блоки закреплены на укосине по схеме «лебедка 7 – верхняя часть задней панели 20 оголовка – нижняя часть задней панели 20 оголовка – нижняя часть боковой панели 13 или 14 оголовка – внутренняя полость 21 колонны до ее середины – головка 22 стрелы 10» укосины.

Закрепленный в средней части колонны обводной блок 18 расположен между оттяжкой 11 и стрелой 10 укосины.

Колонна 9 (фиг.5) жестко связана с зубчатым колесом 23 привода поворота колонны 9 вокруг ее продольной оси 24. Привод поворота представляет собой зубчатый редуктор 25, имеющий шестерню 26 и приводную рукоятку 27.

Шестерня 26 находится в зацеплении с зубчатым колесом 23. Регулируемая по длине оттяжка 11 выполнена из нескольких соединенных пальцами съемных звеньев 28. Стрела 10 соединена шарниром 29 с колонной 9 укосины.

Работает устройство следующим образом.

В случае если башенный кран будет установлен на строительной площадке левой панелью 14 (фиг.1) оголовка в сторону к строящемуся зданию, то заранее, перед монтажом крана на строительной площадке, устанавливают укосину 3 на левой панели 14 оголовка крана.

В случае если башенный кран установлен на строительной площадке правой панелью 13 (фиг.2) оголовка в сторону к строящемуся зданию, то устанавливают укосину 3 на правой панели 14 оголовка крана.

Для того чтобы между башней крана и зданием установить связь «башня-здание» (которая представляет собой балку со средствами ее крепления к зданию и башне на концах балки), включают монтажную лебедку 7, опускают крюк до земли, зацепляют крюком 5 указанную связь, затем поднимают ее вверх до монтажного уровня. С помощью укосины 3, поддерживая связь на монтажном уровне, соединяют концы связи с башней и зданием. Демонтаж связей осуществляют в обратной последовательности.

При необходимости перед монтажом крана изменяют вылет стрелы 10 путем поворота стрелы вокруг шарнира 29. При этом регулируют длину оттяжки 11 путем съема с оттяжки или дополнения к ней звеньев 28.

При необходимости перемещений связей «башня-здание» в горизонтальной плоскости с целью совмещения посадочных мест связей с посадочными местами здания и башни консоль 3 поворачивают в горизонтальной плоскости вокруг оси 24 колонны. Для этого вращают рукоятку 27 (фиг.5) привода редуктора, шестерню 26 и зубчатое колесо 23. Колонна 9 поворачивается вокруг оси 24 вместе со стрелой 10, крюком 5 и связью «башня-здание», при этом последняя перемещается в заданном секторе по дуге в горизонтальной плоскости относительно башни 2 крана (фиг.1) и относительно здания.

Источники информации.

1. RU 2017686 C1, 15.08.1994.

2. SU 455911, 26.03.1973.

Формула изобретения

Устройство приставного башенного крана для демонтажа связей «башня-здание», содержащее закрепленную на оголовке башни крана монтажную укосину с канатом и крюком на конце каната, связанную с канатом и расположенную на противовесной консоли крана монтажную лебедку, при этом укосина включает поворотную колонну с приводом ее поворота вокруг собственной оси, стрелу, связанную с колонной, регулируемую по длине оттяжку, концы которой шарнирно связаны с колонной и стрелой, отличающееся тем, что на оголовке, на обеих его боковых панелях закреплены правые и левые кронштейны для правого и левого крепления колонны к оголовку башни, при этом канат лебедки запасован в обводных блоках укосины, которые закреплены на верхней части задней панели оголовка, нижней части задней панели оголовка, нижней части любой боковой панели оголовка, на средней части колонны в ее внутренней полости колонны до ее середины и на головке стрелы, при этом закрепленный в средней части колонны обводной блок расположен между стрелой и оттяжкой, которая выполнена регулируемой по длине.

РИСУНКИ


TK4A – Поправки к публикациям сведений об изобретениях в бюллетенях “Изобретения (заявки и патенты)” и “Изобретения. Полезные модели”

Напечатано: (73) Общество с ограниченной ответственностью «Конструкторско-технологический институт КТИ-155» (RU)

Следует читать: (73) Общество с ограниченной ответственностью «Конструкторско-технологический институт -155» (RU)

Номер и год публикации бюллетеня: 20-2009

Код раздела: FG4A

Извещение опубликовано: 20.05.2010 БИ: 14/2010


PC4A – Регистрация договора об уступке патента СССР или патента Российской Федерации на изобретение

Прежний патентообладатель:

Общество с ограниченной ответственностью “Конструкторско-технологический институт-155”

(73) Патентообладатель:

Закрытое акционерное общество “Строительное управление 155″

Договор № РД0063998 зарегистрирован 29.04.2010

Извещение опубликовано: 10.06.2010 БИ: 16/2010
