Патент на изобретение №2361242
|
||||||||||||||||||||||||||
(54) СЕЙСМОРАЗВЕДОЧНЫЙ КОМПЛЕКС
(57) Реферат:
Изобретение относится к морской невзрывной сейсморазведочной технике на нефть и газ. Сейсморазведочный комплекс включает в себя плавающее транспортное средство, источник энергии и средства передачи энергии источника на среду. При этом в качестве источника энергии используется вибратор, например типа СВ-5-150М; в качестве средства передачи энергии используется тяжелый ударник; поршни вибратора связаны с ударником с помощью упругих элементов, а в проеме днища плавающего средства под нижним торцом ударника жестко укреплена и выполнена неподвижной металлическая плита, имеющая постоянный односторонний непосредственный контакт с водной средой. Технический результат – расширение области использования сейсморазведочного комплекса. 1 ил.
Изобретение относится к области морской невзрывной сейсморазведочной техники, преимущественно на нефть и газ. Известен сейсморазведочный комплекс (СРК) по патенту РФ [1]. Он включает: транспортное (плавающее) средство, источник энергии, средства передачи энергии от источника к среде и механизмы обслуживания источника. В качестве источника энергии здесь используется источник сейсмических сигналов минометно-плунжерного типа (ИСК МПТ), а средством передачи энергии является цилиндрический поддон с ударной плитой. Здесь цилиндрический поддон источника через люк в днище транспортного средства выходит вниз наружу, при этом ударная плита, укрепленная на торце поддона, всегда находится с наружной стороны днища. В зависимости от типа транспортного средства этот СРК может использоваться как в сухопутной, так и в морской ударной сейсморазведке. Известен источник вибрационных колебаний типа СВ-5-150М, используемый в сухопутном СРК отечественного производства [2]. Он обеспечивает поджимное усилие порядка 10 тонн и амплитуду колебаний порядка 8 см. В качестве прототипа СРК принимаем СРК для морской сейсморазведки ударного действия по патенту РФ [1]. Недостатком прототипа является невозможность ведения водной вибрационной сейсморазведки. Целью изобретения является устранение этого недостатка, т.е. расширение области использования СРК по патенту [1]. Данная цель достигается тем, что: а) в СРК по патенту [1] используется источник вибрационных колебаний (вибратор), например типа СВ-5-150М; б) в качестве средства передачи энергии вибратора используется тяжелый цилиндрический ударник; в) вибратор своими поршнями упруго связан с ударником; г) в проеме днища плавающего средства под торцом ударника жестко укрепляется металлическая плита, имеющая непосредственный контакт с водной средой. СРК с источником вибрационных колебаний и тяжелым ударником представлен на чертеже, где обозначено: 1 – корпус вибратора; 2 – поршни вибратора; 3 – стойки; 4 – тяги; 5, 6 – кронштейны тяг; 7 – ударник; 8 – кронштейны ударника; 9 – упругие элементы ударника; 10 – днище и 11 – люк транспортного средства; 12 – металлическая плита, имеющая постоянный непосредственный односторонний контакт с водной средой. Корпус вибратора 1 неподвижно связан с днищем плавающего средства с помощью стоек 3. Сейсмический сигнал создается здесь за счет резкого воздействия металлического ударника 7 по неподвижной металлической плите 12. При работе вибратора его поршни 2 через тяги 4, кронштейны 5, 6 и упругие элементы 9 сообщают ударнику 7 возвратно-поступательное движение, в процессе которого он своим торцом периодически ударяет по металлической плите. Процесс создания удара в течение одного цикла происходит следующим образом. В начале цикла (в начале нарастания поджимного усилия вибратора) поршни 2 вибратора с тягами 4 начинают ускоренное движение вниз и через упругие элементы 9 передают это движение тяжелому ударнику 7. На пути, равном примерно половине амплитуды, когда ударник приобретает максимальную скорость поступательного движения, он своим торцом ударяет по неподвижной стальной плите 12 и останавливается. Остальные детали, преодолевая сопротивление упругих элементов 9, продолжают движение до полной остановки. В конце рабочего хода поршней суммарное усилие упругих элементов 9 становится примерно равным рабочему поджимному усилию вибраторов. Обратное движение ударника осуществляется под действием усилия упругих элементов. Выполнение СРК таким образом, как показано на чертеже, позволяет ему вести вибрационную водную сейсморазведку с использованием жестких ударов металлического ударника по неподвижной металлической плите, имеющей непосредственный контакт с водной средой, т.е. расширяет область его использования. Источники информации 1. Сейсморазведочный комплекс / Патент РФ Формула изобретения
Сейсморазведочный комплекс, включающий плавающее транспортное средство, источник энергии и средства передачи энергии источника на водную среду, при этом в проеме днища плавающего средства под нижним торцом ударника закреплена металлическая плита, имеющая постоянный односторонний непосредственный контакт с водной средой, отличающийся тем, что в сейсморазведочном комплексе в качестве источника энергии использован вибратор, например типа СВ-5-150М, в качестве средства передачи энергии использован тяжелый ударник; вибратор связан своими поршнями с ударником с помощью упругих элементов, а металлическая плита, расположенная в проеме днища плавающего средства под нижним торцом ударника, закреплена жестко и выполнена неподвижной.

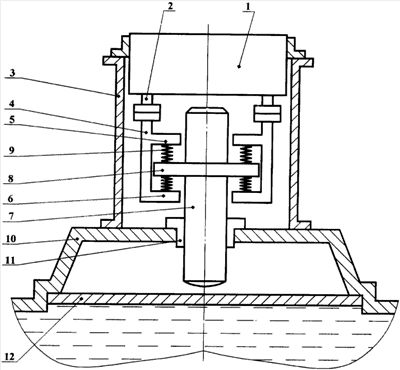

РИСУНКИ
|
||||||||||||||||||||||||||
2272302, МКИ G01V 1/104, 2006.
