Патент на изобретение №2361136

(54) УСТРОЙСТВО ДЛЯ СОЕДИНЕНИЯ КАНАТОВ

(57) Реферат:

Изобретение относится к разгрузочно-погрузочным работам и может быть использовано для быстрого соединения канатов. Устройство для соединения канатов содержит корпус и прижимы. Корпус устройства выполнен в виде прямоугольной пластины, на свободных концах которой с каждой стороны жестко закреплены по два упора П-образной формы, размещенных на противоположных сторонах корпуса. Между упорами в средней части корпуса выполнены два сквозных прямоугольных отверстия. Через прямоугольные отверстия и сквозь внутренне пространство упоров П-образной формы пропущены канаты, образующие петли. При этом внутри каждой пары между П-образными упорами вмонтированы клинья, зафиксированные посредством болтов. Повышается надежность соединения канатов, упрощается конструкция устройства и его ремонтопригодность. 3 ил.

Предлагаемое устройство может быть использовано для соединения канатов, которые составляют основу материально-технического оснащения лесосплава и применяются на самых разнообразных работах.

Известны технические решения для соединения канатов (а.с. 523214, а.с. 842302, а.с. 1677410, МКИ В66В 7/06), содержащие корпус, прижимные элементы, фиксаторы.

Основными недостатками их являются высокая металлоемкость и громоздкость конструкции, низкая ремонтопригодность.

Наиболее близким по технической сущности является устройство (а.с. 1633178, МКИ F16C 11/00), содержащее охватывающий и охватываемый полые цилиндры с осевыми упорами, при этом охватывающий цилиндр выполнен разъемным в продольной плоскости симметрии и с окнами для прохождения каната.

Основными недостатками данного устройства являются сложность в изготовлении, а также невысокая его ремонтопригодность.

Задача, решаемая заявителем, упрощение конструкции и повышение надежности соединения канатов.

Указанная цель достигается тем, что корпус устройства выполнен в виде прямоугольной пластины, на свободных концах которой с каждой стороны жестко закреплены по два упора П-образной формы, размещенных на противоположных сторонах корпуса, а между ними в средней части корпуса выполнены два сквозных прямоугольных отверстия, при этом через прямоугольные отверстия и сквозь внутренне пространство упоров П-образной формы пропущены канаты, образующие петли, причем внутри каждой пары между П-образными упорами вмонтированы клинья, зафиксированные посредством болтов.

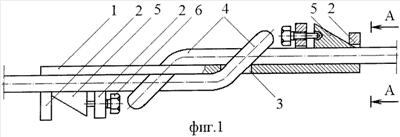

Предлагаемое изобретение поясняется чертежами, где на фигуре 1 показан вид сбоку, на фигуре 2 – вид сверху, а на фигуре 3 – сечение в поперечном направлении.

В предлагаемом изобретении корпус 1 устройства выполнен в виде прямоугольной пластины, на свободных концах которой с каждой стороны жестко закреплены по два упора П-образной формы 2, размещенных с противоположных сторон корпуса, а между ними в средней части корпуса выполнены два сквозных прямоугольных отверстия 3, при этом через прямоугольные отверстия и сквозь внутренне пространство упоров П-образной формы пропущены канаты 4, образующие петли, причем внутри каждой пары между упорами 2 вмонтированы клинья 5, зафиксированные посредством болтов 6.

Устройство собирается следующим образом. Берут канаты 4 и их свободные концы пропускают через сквозные отверстия упоров 2, затем через прямоугольные отверстия корпуса 3, образуя петли, затем свободные концы назад возвращают в отверстия упоров 2 и выводят за их пределы. При этом оба каната оказываются внутри корпуса, образуя петли. После чего в пространство внутри каждой пары между упорами 2 устанавливают клинья 5 и фиксируют посредством болтов 6.

При закручивании болтов 6 клинья 5 внедряются вовнутрь пространства, образованного упорами П-образной формы 2.

В результате канаты соединены и зафиксированы от смещения относительно друг друга, образуя надежное соединение.

Данная конструкция позволяет быстро соединять канаты большой длины, и в любой момент времени в случае обрыва одного из них можно без особых сложностей заменить, кроме этого устройство без особого труда легко изготовить в условиях любых производственных мастерских.

Формула изобретения

Устройство для соединения канатов, содержащее корпус и прижимы, отличающееся тем, что корпус устройства выполнен в виде прямоугольной пластины, на свободных концах которой с каждой стороны жестко закреплены по два упора П-образной формы, размещенных на противоположных сторонах корпуса, а между ними в средней части корпуса выполнены два сквозных прямоугольных отверстия, при этом через прямоугольные отверстия и сквозь внутреннее пространство упоров П-образной формы пропущены канаты, образующие петли, причем внутри каждой пары между П-образными упорами вмонтированы клинья, зафиксированные посредством болтов.
