Патент на изобретение №2361112

Published by on




РОССИЙСКАЯ ФЕДЕРАЦИЯ



ФЕДЕРАЛЬНАЯ СЛУЖБА
ПО ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ,
ПАТЕНТАМ И ТОВАРНЫМ ЗНАКАМ
(19) RU (11) 2361112 (13) C1
(51) МПК

F03D9/00 (2006.01)

(12) ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ

Статус: по данным на 30.08.2010 – действует

(21), (22) Заявка: 2007141245/06, 06.11.2007

(24) Дата начала отсчета срока действия патента:

06.11.2007

(46) Опубликовано: 10.07.2009

(56) Список документов, цитированных в отчете о
поиске:
RU 2204734 C1, 20.05.2003. RU 2270362 C1, 20.02.2006. SU 861716 A1, 07.09.1981. PR 2690575 A1, 29.10.1993.

Адрес для переписки:

394026, г.Воронеж, Московский пр-кт, 14, ГОУВПО “ВГТУ”, патентный отдел

(72) Автор(ы):

Литвиненко Александр Михайлович (RU),
Голубов Антон Сергеевич (RU),
Сафонова Светлана Юрьевна (RU),
Швачко Альбина Альбертовна (RU)

(73) Патентообладатель(и):

Государственное образовательное учреждение высшего профессионального образования “Воронежский государственный технический университет” (RU)

(54) СТАТОР ВЕТРОЭЛЕКТРОГЕНЕРАТОРА

(57) Реферат:

Изобретение относится к области ветроэнергетики. Статор ветроэлектрогенератора сегментного типа содержит источник магнитного поля, U-образные магнитопроводы с рабочими катушками и крепежные элементы. Магнитопроводы размещены параллельно относительно друг друга, причем между одной парой стержней магнитопроводов установлен источник возбуждения, а вторая пара стержней магнитопроводов обращена к рабочему воздушному зазору. Преимуществом данного статора является его высокая технологичность, основанная на использовании обмоток катушечного типа, а также на том, что используются широко распространенные U-образные магнитопроводы. 3 ил.

Изобретение относится к области ветроэнергетики.

Известны ветроэлектрогенераторы [1, 2] со статорами традиционного типа.

Из всех известных аналогов наиболее близким к заявляемому по совокупности существенных признаков является статор ветроэлектрогенератора [3] сегментного типа, который выполняется на основе магнитной системы машины постоянного тока или универсальной, и включает в себя катушки, источник магнитного поля и магнитопроводы. При этом два ротора-ветроколеса установлены с возможностью магнитного контакта с магнитопроводами.

Недостатком данного статора является то, что он приспособлен к работе только с предварительно разрезанным по диаметру индуктором, что усложняет технологию изготовления, увеличивает массу.

Изобретение направлено на уменьшение массы и габаритов генератора при минимизации его стоимости.

Это достигается тем, что магнитопроводы размещены параллельно относительно друг друга, причем между одной парой стержней магнитопроводов установлен источник возбуждения, а вторая пара стержней магнитопроводов обращена к рабочему воздушному зазору.

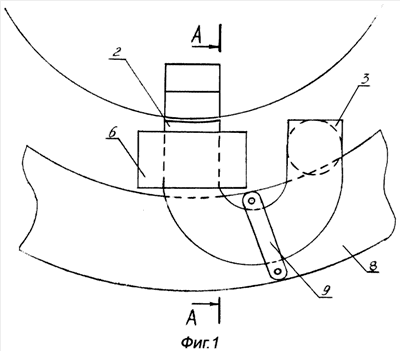

Сущность изобретения иллюстрируется чертежами, где на фиг.1 изображен заявленный статор, вид сбоку, на фиг.2 – вид спереди, на фиг.3 – вид сзади.

Статор ветроэлектрогенератора содержит источник возбуждения (постоянный магнит 1) и первый магнитопровод, в состав которого входит первый стержень 2 и второй стержень 3, с которым контактирует постоянный магнит. В состав второго магнитопровода входит стержень 4 и стержень 5. Магнитопроводы охватываются катушками 6 в зоне стержней 4 и 2. С магнитопроводами в зоне стержней с катушками входит в магнитный контакт роторный элемент 7. Статор укреплен на основании 8 с помощью прокладок и крепежных планок 9, притянутых болтами.

Статор работает следующим образом: при вращении ветроколес роторные элементы 7, прикрепленные на лопастях, периодически входят в магнитный контакт с магнитопроводами, а именно со стержнями 4 и 2. В результате в катушках 6 наводится ЭДС, которая дальше передается потребителю. Магнитный поток замыкается по цепи: роторный элемент 7, первый воздушный зазор, первый магнитопровод со стержнями 2 и 3, постоянный магнит 1, второй магнитопровод со стержнями 4 и 5, второй воздушный зазор, роторный элемент 7.

Технико-экономическим преимуществом данного статора является его высокая технологичность, основанная на использовании обмоток катушечного типа, а также на том, что используются широко распространенные U-образные магнитопроводы.

Источники информации

1. А.с. СССР 732572 / В.К.Александров и др. – Ветроагрегат, БИ 17, 1980 г., F03D 3/30.

2. А.с. СССР 861716 / И.П.Копылов и др. – Безредукторный ветроагрегат, БИ 11,1981 г., F03D 1/00.

3. Патент РФ 2204734 / А.М.Литвиненко. Статор ветроэлектрогенератора, опубл. БИ 14, 20.05.2003, з-ка 2001129417/06 от 31.10.2001, МКИ F03D 9/00.

Формула изобретения

Статор ветроэлектрогенератора, содержащий источник магнитного поля, U-образные магнитопроводы, катушки и крепежные элементы, отличающийся тем, что магнитопроводы размещены параллельно относительно друг друга, причем между одной парой стержней магнитопроводов установлен источник возбуждения, а вторая пара стержней магнитопроводов обращена к рабочему воздушному зазору.

РИСУНКИ
