Патент на изобретение №2361088

Published by on




РОССИЙСКАЯ ФЕДЕРАЦИЯ



ФЕДЕРАЛЬНАЯ СЛУЖБА
ПО ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ,
ПАТЕНТАМ И ТОВАРНЫМ ЗНАКАМ
(19) RU (11) 2361088 (13) C2
(51) МПК

F01C1/22 (2006.01)
F01C17/02 (2006.01)
F01C17/06 (2006.01)

(12) ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ

Статус: по данным на 30.08.2010 – действует

(21), (22) Заявка: 2006128313/06, 03.08.2006

(24) Дата начала отсчета срока действия патента:

03.08.2006

(43) Дата публикации заявки: 10.02.2008

(46) Опубликовано: 10.07.2009

(56) Список документов, цитированных в отчете о
поиске:
US 6325603 В1, 04.12.2001. US 3799706 А, 26.03.1974. US 4023535 A, 17.05.1977. RU 2056511 C1, 20.03.1996. RU 2015372 C1, 30.06.1994.

Адрес для переписки:

606440, Нижегородская обл., г. Бор, 3-й пер. Чапаева, 2, В.П.Кротову

(72) Автор(ы):

Кротов Владимир Петрович (RU)

(73) Патентообладатель(и):

Кротов Владимир Петрович (RU)

(54) РОТОРНО-ПОРШНЕВОЙ ДВИГАТЕЛЬ ДЛЯ АВТОМОБИЛЕЙ

(57) Реферат:

Изобретение относится к силовым установкам для автомобилей. Роторно-поршневой двигатель состоит из корпуса с внутренней поверхностью, закрытого с торцов крышками, ротора-поршня и механизма передачи вращения от ротора-поршня к валу двигателя. В вершинах ротора-поршня установлены уплотнители ротора-поршня. Внутри ротора-поршня расположен механизм центровки ротора-поршня, включающий роликовый подшипник вала. Ротор-поршень жестко связан с шестерней внутреннего зацепления (с внутренним зубом). Ротор-поршень закрыт с торцов пластинами. Механизм центровки ротора-поршня включает также наружную обойму внутри ротора-поршня и центрирующий ролик, расположенный между подшипником вала и наружной обоймой. Механизм передачи вращения от ротора-поршня к валу двигателя установлен внутри ротора-поршня и состоит из шестерен с косыми зубьями разного направления. Шестерня ротора-поршня при работе двигателя обкатывается по центрально расположенной шестерне вала двигателя. Внутренний диаметр наружной обоймы равен диаметру делительной окружности шестерни ротора-поршня. Камеры сгорания смещены в сторону вращения ротора-поршня. Техническим результатом является снижение радиального давления на вершины ротора-поршня и внутреннюю поверхность корпуса. 8 ил.

Изобретение предназначено в качестве силовой установки для автомобилей общего пользования “ВАЗ”, “ЗАЗ” и “Волга”.

Уровень техники

В качестве аналога известен роторно-поршневой двигатель, двухсекционный, мощностью 120 л.с., установленный на автомобиль ВАЗ-2109 специального назначения. Требования по расходу топлива и моторесурсу значительно ниже, чем у автомобилей общего назначения.

Профиль корпуса – “эпитрохоида”, математически не определен, ротор-поршень трехгранный, с острыми вершинами и одним радиальным уплотнителем в вершинах.

Камеры сгорания образуются между основаниями ротора и корпуса, узкие, расположены по центру верхней мертвой точки, очень велика поверхностная площадь, плохие условия сгорания, велика теплоотдача. Двигатель плохо заводится при минусовой температуре. В процессе рабочего хода полностью давление газа передается на вершины ротора. Двигатель склонен к вибрации. Конструктивно при данном профиле корпуса усовершенствовать невозможно (см. Учебник “Автомобильные и тракторные двигатели” под редакцией профессора И.М.Ленина, 1969 г. Глава “Роторно-поршневые двигатели”, в которой указано, что внутренняя поверхность корпуса выполнена по кривой, названной “эпитрохоида” и т.д.; Журнал “Иномарка”. Нижегородский выпуск. Июль-август 2004 г. Раздел “Роторный юбиляр”; Отечественные разработки Волжского автомобильного завода (ВАЗ); Автомобильная интернет-газета “Семь верст”. Designed by UsN 2002).

Примечание. Конкретные данные характеристик аналогов, а также и чертежи в стадии разработок заводами изготовителями не рекламируются.

Раскрытие изобретения.

Роторно-поршневой двигатель (кратко – РПД с трехгранным ротором-поршнем), состоящий из корпуса с внутренней поверхностью, закрытого с торцов крышками, ротора-поршня, в вершинах которого установлены уплотнители ротора-поршня, внутри которого расположен механизм центровки ротора-поршня, включающий роликовый подшипник вала, и механизма передачи вращения от ротора-поршня к валу двигателя, при этом ротор-поршень жестко связан с шестерней внутреннего зацепления (с внутренним зубом), отличается тем, что ротор-поршень закрыт с торцов пластинами, механизм центровки ротора-поршня включает также наружную обойму внутри ротора-поршня и центрирующий ролик, расположенный между подшипником вала и наружной обоймой, механизм передачи вращения от ротора-поршня к валу двигателя установлен внутри ротора-поршня и состоит из шестерен с косыми зубьями разного направления, шестерня ротора-поршня при работе двигателя обкатывается по центрально расположенной шестерне вала двигателя, внутренний диаметр наружной обоймы равен диаметру делительной окружности шестерни ротора-поршня, а камеры сгорания смещены в сторону вращения ротора-поршня.

Двигатель 4-тактный. За один оборот ротора-поршня происходит три рабочих хода. Корпус роторно-поршневого двигателя выполняет функцию цилиндров поршневого двигателя. Охлаждение жидкостное. В едином объеме заключено получение тепловой энергии и преобразование ее в механическую работу вала двигателя.

Устройство механизма двигателя поясняется фигурами, на которых изображены:

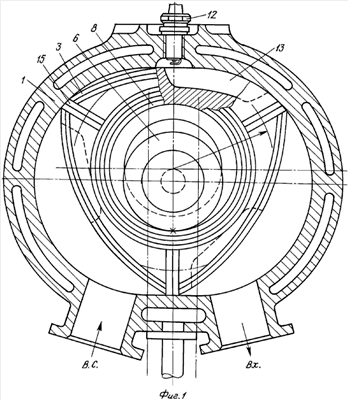

на фиг.1 – поперечный разрез двигателя,

на фиг.2 – продольный разрез двигателя,

на фиг.3, 4, 5, 6 – схема работы роторно-поршневого двигателя:

на фиг.3-положение I,

на фиг.4 – положение II,

на фиг.5 – положение III,

на фиг.6 – положение IV.

на фиг.7, 8 – схемы профилей корпуса:

фиг.7 – профиль автора – ЭПИХОРДА,

фиг.8 – профиль ЭПИТРОХОЙДА – ВАНКЕЛЬ.

Обозначение: х и у – оси координат. R – радиус боковой образующей.

Номера деталей повторяются на фиг. 3, 4, 5, 6.

Двигатель состоит из следующих деталей.

Корпус 1 с внутренней поверхностью. С торцов корпус закрыт крышками 2. Внутри корпуса расположен трехгранный ротор-поршень 3. Через внутреннюю поверхность ротора-поршня проходит вал 5 двигателя, подшипники 9 вала двигателя расположены в крышках 2 корпуса вала двигателя. С торцов ротор-поршень закрыт пластинами 4, в корпусе ротора-поршня расположен механизм центровки ротора-поршня 3 относительно вала 5 двигателя; состоящий из роликового подшипника 7 на валу 5 двигателя, центрующей втулки 10 в корпусе ротора-поршня 3 и центрующего вала 11.

В корпусе ротора-поршня установлен механизм передачи вращения от ротора-поршня 3 к валу 5 двигателя, состоящий из шестерен:

шестерня 8 ротора-поршня,

шестерня 6 вала двигателя.

Механизмы расположены внутри корпуса по торцам, механизмы планетарные. Форма ротора-поршня 3 трехгранная сферическая, в вершинах установлены двойные уплотнители 15 ротора (радиальные), уплотнители 14 ротора (торцевые) установлены в пластинах 4. Камеры сгорания 13, основной объем размещен в основаниях ротора-поршня 3 и смещен в сторону вращения ротора.

Механизм газораспределения отсутствует. Газораспределение осуществляется самими элементами двигателя: ротором-поршнем 3 и каналами для впуска элементов энергоносителя (воздух, топливо) и выпуска отработанных газов.

Каналы расположены в корпусе 1 двигателя. Смотри чертеж общего вида, обозначение: ВС – всасывание, ВХ – выхлоп.

Механизм центровки ротора-поршня снижает радиальное давление на вершины ротора-поршня и внутреннюю поверхность корпуса, обеспечивает синхронизацию положения ротора-поршня относительно корпуса и основных окружностей шестерен. Схема профиля корпуса (ЭПИТРОХОЙДА) не отвечает современным требованиям.

Работа роторно-поршневого двигателя для автомобилей.

Двигатель – 4-тактный, схема работы изображена на фиг.3, 4, 5, 6. Положение зафиксировано относительно одной точки вершин ротора и обозначено символами – А, Б, С.

Ротор-поршень 3 под давлением газа вращается относительно корпуса 1 двигателя, образуется четыре объема: между поверхностью корпуса 1 двигателя и поверхностью ротора-поршня 3. Объемы изменяются от минимума до максимума и в обратной последовательности в соответствии с циклами. За один полный оборот ротора-поршня 3 совершается три полных цикла.

Впуск рабочей смеси через канал – ВС.

Выпуск отработанных газов через канал – ВХ.

Поскольку в двигателе за один оборот совершается 12 отдельных циклов, то на фиг.3, 4, 5, 6 изображено положение ротора в экстремальных точках по осям двигателя.

Центрующий вал 11 находится в положении фиг.3, 4, 5, 6.

Свеча зажигания 12 расположена в корпусе 1 двигателя, в положении верхней мертвой точки – ВМТ.

Формула изобретения

Роторно-поршневой двигатель, состоящий из корпуса с внутренней поверхностью, закрытого с торцов крышками, ротора-поршня, в вершинах которого установлены уплотнители ротора-поршня, внутри которого расположен механизм центровки ротора-поршня, включающий роликовый подшипник вала, и механизма передачи вращения от ротора-поршня к валу двигателя, при этом ротор-поршень жестко связан с шестерней внутреннего зацепления (с внутренним зубом), отличающийся тем, что ротор-поршень закрыт с торцов пластинами, механизм центровки ротора-поршня включает также наружную обойму внутри ротора-поршня и центрирующий ролик, расположенный между подшипником вала и наружной обоймой, механизм передачи вращения от ротора-поршня к валу двигателя установлен внутри ротора-поршня и состоит из шестерен с косыми зубьями разного направления, шестерня ротора-поршня при работе двигателя обкатывается по центрально расположенной шестерне вала двигателя, внутренний диаметр наружной обоймы равен диаметру делительной окружности шестерни ротора-поршня, а камеры сгорания смещены в сторону вращения ротора-поршня.

РИСУНКИ
