Патент на изобретение №2361068

(54) УСТАНОВКА ДЛЯ ДОЗИРОВАННОЙ ПОДАЧИ РЕАГЕНТА

(57) Реферат:

Изобретение относится к нефтедобывающей промышленности, в частности к устройствам для подачи реагента в скважину или ее выкидную линию. Установка содержит крытое помещение, технологические, контрольные, защитные и управляющую системы, устройство их кабельных вводов. Устройство кабельных вводов выполнено в виде съемного участка стенки помещения, снабженного электрически соединенными клеммными запирающимися блоками, расположенными с наружной и внутренней сторон съемного участка стенки. Упрощается конструкция, повышается надежность. 1 ил.

Изобретение относится к нефтедобывающей промышленности и может использоваться для подачи реагента в скважину или ее выкидную линию.

Известна установка для дозированной подачи реагента, содержащая крытое помещение, технологические, контрольные, защитные и управляющую системы и устройство их кабельных вводов, см. полезную модель RU 42059 U1, E21B 43/00 на «Устьевой блок подачи химического реагента в скважину», опубл. 20.11.2004. Бюл. 32.

По своим признакам и достигаемому результату эта установка наиболее близка к заявляемой и принята за прототип.

Кабельные вводы в этой установке выполнены через отверстия в стенке помещения.

Недостаток установки заключается в сложности ее конструкции и малой надежности, обусловленных сложностью и ненадежностью устройства кабельных вводов и подключения к ним систем установки внутри помещения.

Задачей изобретения является упрощение конструкции и повышение надежности установки.

Эта задача решается усовершенствованием установки для дозированной подачи реагента, содержащей крытое помещение, технологические, контрольные, защитные и управляющую системы и устройство их кабельных вводов.

Усовершенствование заключается в том, что устройство кабельных вводов систем установки выполнено в виде съемного участка стенки помещения, снабженного электрически соединенными клеммными запирающимися блоками, расположенными с наружной и внутренней сторон съемного участка стенки.

Выполнение устройства кабельных вводов систем установки в виде съемного участка стенки помещения, снабженного электрически соединенными клеммными запирающимися блоками, расположенными с наружной и внутренней сторон съемного участка стенки, позволяет упростить устройство кабельных вводов снаружи помещения и подключение к ним систем установки внутри помещения и тем самым упростить и повысить надежность установки в целом.

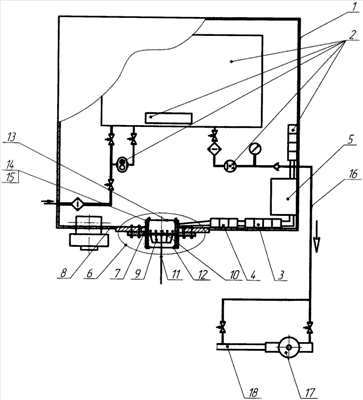

Ниже, со ссылкой на прилагаемый чертеж, дается описание предлагаемой установки.

Установка для дозированной подачи реагента содержит крытое помещение 1, технологические 2, контрольные 3, защитные 4 и управляющую 5 системы и устройство 6 их кабельных вводов. Устройство 6 кабельных вводов систем 2, 3, 4, 5 установки выполнено в виде съемного участка 7 стенки 8 помещения 1, снабженного электрически соединенными клеммными запирающимися блоками 9, 10, расположенными соответственно с наружной и внутренней сторон съемного участка 7 стенки 8 (что позволило упростить устройство кабельных вводов снаружи помещения и подключение к ним систем установки внутри помещения).

При сборке установки съемный участок 7 стенки 8 с клеммными блоками 9, 10 устанавливают на стенке 8 и закрепляют изнутри помещения 1. Затем к клеммным блокам 9, 10 подключают линию 11 электропитания, технологические 2, контрольные 3, защитные 4 и управляющую 5 системы установки, закрывают клеммные блоки 9, 10 крышками 12, 13 и запирают их, например, тягами 14 с гайками 15 изнутри помещения 1.

После подключения магистрали 16 подачи реагента к скважине 17 или ее выкидной линии 18 установка готова к эксплуатации.

Установка для дозированной подачи реагента по сравнению с прототипом имеет более простую конструкцию и повышенную надежность.

Формула изобретения

Установка для дозированной подачи реагента, содержащая крытое помещение, технологические, контрольные, защитные и управляющую системы, и устройство их кабельных вводов, отличающаяся тем, что устройство кабельных вводов систем установки выполнено в виде съемного участка стенки помещения, снабженного электрически соединенными клеммными запирающимися блоками, расположенными с наружной и внутренней сторон съемного участка стенки.

РИСУНКИ
