Патент на изобретение №2360891
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
(54) СЫРЬЕВАЯ СМЕСЬ ДЛЯ ПЕНОБЕТОНА
(57) Реферат:
Изобретение относится к области строительных материалов и может быть использовано для изготовления изделий, применяемых в промышленном и гражданском строительстве. Сырьевая смесь для пенобетона включает, мас.%: портландцемент 69,5600-69,8500, многослойные углеродные нанотрубки размером 10-9 – 5,0·10-8 м 0,0017-0,0019, пенообразующая добавка 0,8133-0,8781, вода 29,3350-29,5600. Технический результат – создание пенобетона с улучшенными звуко- и теплозащитными свойствами при высокой прочности при сжатии и при изгибе. 2 табл.
Изобретение относится к области строительных материалов и может быть использовано для изготовления изделий, используемых в промышленном и гражданском строительстве. Известна смесь для теплоизоляционного пенобетона, содержащая, мас.%:
(патент РФ Недостатком данного технического решения является повышенное значение коэффициента теплопроводности. Известна смесь для теплоизоляционного пенобетона, содержащая, мас.%:
(патент РФ К недостаткам данного технического решения можно отнести пониженное значение коэффициента звукопоглощения. Наиболее близкой по технической сущности к заявленной смеси является композиция для получения строительных материалов, содержащая, мас.%:
а также технологические добавки, в том числе и пенообразующую добавку (патент РФ Недостатками данного технического решения являются повышенное значение коэффициента теплопроводности и пониженное значение коэффициента звукопроницаемости. Задачей, на решение которой направлено изобретение, является создание теплоизоляционного пенобетона с улучшенными звуко- и теплозащитными свойствами при высокой прочности при сжатии и при изгибе. Поставленная задача достигается тем, что сырьевая смесь для пенобетона, включающая портландцемент, многослойные углеродные нанотрубки, пенообразующую добавку и воду, содержит многослойные углеродные нанотрубки размером 10-9 – 5,0·10-8 м при следующем соотношении компонентов, мас.%:
Новым по сравнению с сырьевой композицией, выбранной за прототип, является то, что вводятся многослойные нанотрубки (МУНТ) размером 10-9 – 5,0·10-8 м, которые способствуют диспергированию цементных частиц и, как следствие, увеличению частиц цемента, подвергающихся гидратации, следствием чего является увеличение продуктов гидратации, представленных в основном по данным рентгено-фазового анализа низкоосновными гидросиликатами кальция типа CSH (I), характеризуемых волокнистой структурой, способствующих уплотнению цементной матрицы, что обеспечивает повышение прочностных показателей. По данным микроскопических исследований наблюдается изменение поровой структуры материала с образованием мелких удлиненных пор, открытых с одной стороны, результатом чего явилось улучшение звуко- и теплозащитных свойств. На момент подачи заявки, по мнению авторов и заявителя, заявляемая сырьевая смесь для пенобетона неизвестна и обладает мировой новизной. Заявляемая совокупность существенных признаков проявляет новое свойство смеси в присутствии МУНТ размером 10-9 – 5,0·10-8 м, которое позволяет получить следующие технические результаты: улучшенные коэффициенты тепло- и звукозащитных показателей по сравнению с прототипом. Заявляемое изобретение промышленно применимо и может быть использовано для изготовления теплоизоляционного, конструкционного и смешанного (теплоизоляционно-конструкционного) пенобетона, обладающего улучшенными звуко- и теплозащитными свойствами, не ухудшая прочностных характеристик. Пример выполнения 1. Приготовление растворной смеси для пенобетона 1.1. Дозируют: – цемент ПЦ 400; – МУНТ размером 10-9 – 5,0·10-8 м; – воду. 1.2. Отдозированные материалы транспортируют в пенобетоносмеситель, где производят перемешивание компонентов до получения однородной растворной массы. 2. Приготовление строительной пены: 2.1. Дозируют: – концентрированный раствор пеноконцентрата «НИКА»; – воду. 2.2. Отдозированные компоненты перемешивают в полиэтиленовой емкости до однородности раствора. 2.3. При помощи пеногенератора получают строительную пену. 3. Приготовление сырьевой смеси для пенобетона 3.1. Полученную строительную пену при помощи насоса пеногенератора транспортируют в пенобетоносмеситель, где происходит совместное перемешивание приготовленной растворной смеси и строительной пены до получения однородной пенобетонной массы. 3.2. Полученную пенобетонную массу из пенобетоносмесителя с помощью героторного насоса заливают в формы требуемых изделий, твердение которых осуществляется согласно технологическому регламенту. Для приготовления пены также можно использовать концентрированные растворы пеноконцентратов «КВИН» или «Addimen Sb-31». Addimen Sb-31 является химическим пенообразующим агентом, получаемым посредством процесса специального превращения макромолекул натурального протеина гидролизом в водном растворе. Соответствует ASTM-869-80. Состав представлен в таблице 1.

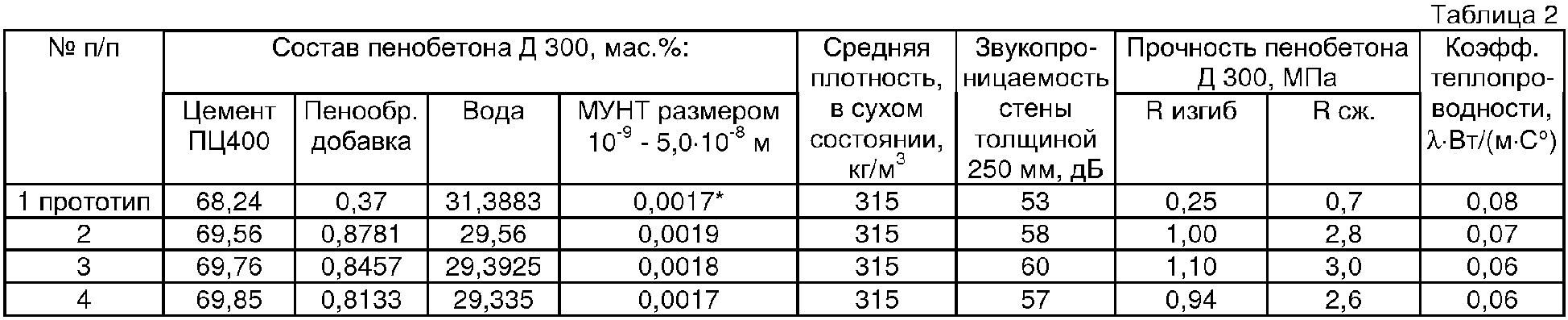

Исследования проведены: по звукопроницаемости согласно ГОСТ 16297-80; по прочности согласно ГОСТ 25485-89; по теплопроводности согласно ГОСТ 7076-87. Полученные результаты представлены в таблице 2. Анализ экспериментальных данных показывает, что заявленная сырьевая смесь для пенобетона по сравнению с прототипом обеспечивает получение пенобетона с повышенными техническими характеристиками, а именно: повышение прочности при сжатии – в 4,3 раза; повышение прочности при изгибе – в 4,4 раза; улучшение звукозащитных свойств – на 13%; понижение коэффициента теплопроводности – на 25%.
* – используют МУНТ размером 6,0·10-8 м
Формула изобретения
Сырьевая смесь для пенобетона, включающая портландцемент, многослойные углеродные нанотрубки, пенообразующую добавку и воду, отличающаяся тем, что она содержит многослойные углеродные нанотрубки размером 10-9 – 5,0·10-8 м, при следующем соотношении компонентов, мас.%:
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
2145315, С04В 38/10, 10.02.2000 г.).
