Патент на изобретение №2360879
|
||||||||||||||||||||||||||
(54) КОМПЛЕКСНАЯ ДОБАВКА
(57) Реферат:

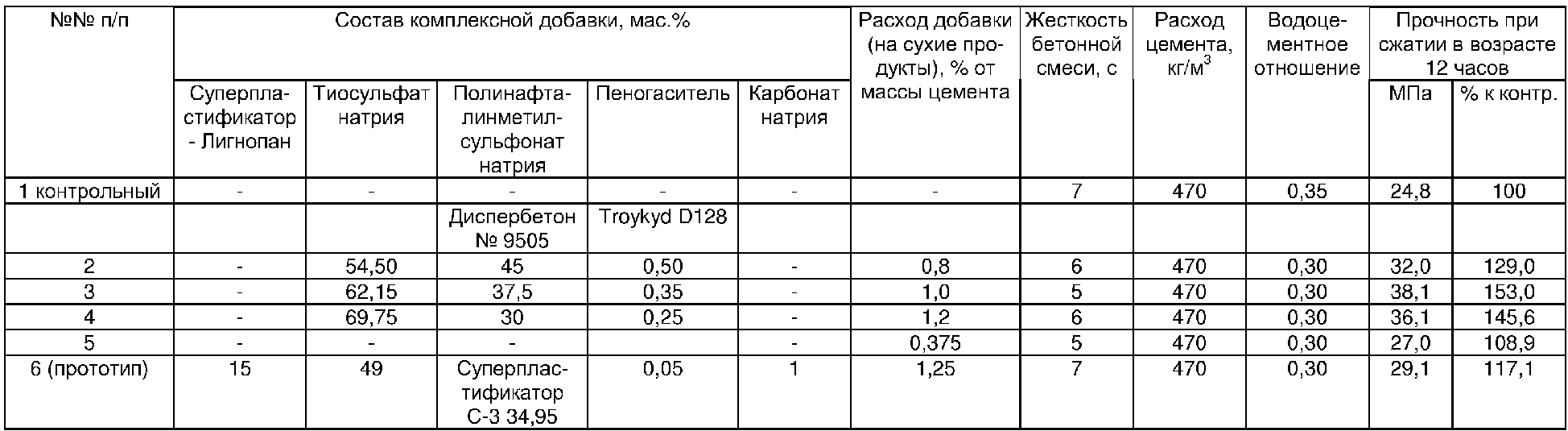

Изобретение относится к составу комплексной добавки для бетонной смеси и строительных растворов и может найти применение при изготовлении сборного бетона и железобетона. Технический результат – повышение прочности бетона в возрасте 12 часов. Комплексная добавка содержит компоненты при следующем соотношении, мас.%: суперпластификатор – полинафталинметилсульфонат натрия 30-45, пеногаситель – Troykyd D128 – 0,25-0,50, тиосульфат натрия – остальное. 1 табл.
Изобретение относится к составу комплексной добавки для бетонной смеси и строительных растворов. Известна комплексная добавка для строительной смеси, включающая релаксол – смесь балластных солей сероочистки коксового газа на основе тиосульфата и роданида натрия, технические лигносульфаты и суперпластификатор С-3 при следующем соотношении компонентов, мас.%: релаксол – 20-50, технические лигносульфаты – 20-40, суперпластификатор С-3 – остальное (RU Данная комплексная добавка не обеспечивает достижения передаточной прочности бетона в возрасте 12 часов. Наиболее близкой по технической сущности и достигаемому техническому результату к заявляемой добавке является комплексная добавка, содержащая мас.%: кремний органический пеногаситель – 0,02-0,06, суперпластификатор С-3 – полинафталинметилсульфонат натрия – 0-40, тиосульфат натрия – 40-55, суперпластификатор-лигнопан – 10-20, карбонат натрия – 1-2 (RU 2247092 C1, 27.02.2005, 4 с.). Известная добавка также не обеспечивает достижения передаточной прочности бетона в возрасте 12 часов при нормально-влажностных условиях твердения. В основу изобретения поставлена задача создания комплексной добавки в бетонные смеси и строительные растворы, которая обеспечивает достижение передаточной прочности бетона в возрасте 12 часов и позволяет перейти на беспропарочную технологию производства сборного бетона и железобетона. Поставленная задача решается тем, что комплексная добавка, включающая суперпластификатор – полинафталинметилсульфонат натрия, пеногаситель и тиосульфат натрия, содержит в качестве пеногасителя Troykyd D128 при следующем соотношении компонентов, мас.%:
Между совокупностью существенных признаков заявляемого изобретения и достигаемым результатом существует причинно-следственная связь. Полинафталинсульфонат натрия адсорбируется на продуктах гидратации портландцемента, прежде всего на эттрингите, и замедляет превращение эттрингита в моносульфоалюминат кальция, что оказывает блокирующий эффект на ранней стадии гидратации и приводит к увеличению длительности индукционного периода. Так как формируемая система условно замкнутых пор является неоднородной и содержит значительное количество пор крупнее 500 микрон, то на ранней стадии твердения снижение однородности структуры цементного камня сопровождается ускорением процессов трещинообразования под нагрузкой и снижением предела прочности при сжатии. Пеногаситель на основе растительных масел Troykyd D128 препятствует вовлечению неорганизованного воздуха и в оптимальной дозировке не приводит к снижению водоредуцирующего действия суперпластификатора. В сочетании с тиосульфатом натрия заявляемая комплексная добавка обеспечивает достижение передаточной прочности бетона в 12 часов без тепловлажностной обработки или с тепловлажностной обработкой при температуре не выше 40°С. На момент подачи заявки, по мнению авторов, заявляемая комплексная добавка неизвестна и обладает мировой новизной. Заявляемая совокупность существенных признаков проявляет новое свойство, которое позволяет получить указанный технический результат. Заявляемое изобретение промышленно применимо и может быть использовано в производстве бетонов, строительных растворов. Для приготовления комплексной добавки использовали полинафталинметилсульфонат натрия – диспербетон Для исследования свойств заявляемой добавки были приготовлены бетонные смеси жесткостью 5-7 секунд, содержащие 470 кг/м3 цемента, щебень гранитный Кузнечного месторождения фракции 5-20 и песок речной с модулем крупности 2,2. Для приготовления бетонной смеси использовали цемент Оскольского цементного завода марки ПЦ-500Д0. Заявляемую добавку предварительно растворяли и вводили в бетонную смесь вместе с водой затворения в количестве 0,8-1,2%. В полученных бетонных смесях определяли жесткость по ГОСТ 10181-2000. Из бетонных смесей готовили образцы бетонов для испытания на раннюю прочность. Образцы твердели при температуре 30°С при 100% влажности и в возрасте 12 часов испытывались на прочность при сжатии по ГОСТ 18105-86. Были также проведены испытания бетонной смеси, изготовленной в соответствии с прототипом, а также бетонной смеси, содержащей 0,375% от массы цемента диспербетона Из таблицы видно, что заявляемая добавка согласно изобретению обеспечивает в возрасте 12 часов достижение передаточной прочности бетона (32 МПа), при сохранении жесткости бетонной смеси (опыты 2-4). Данная комплексная добавка позволяет внедрить беспропарочную и малопрогревную технологию производства сборного бетона и железобетона на заводах сборных железобетонных изделий.
Формула изобретения
Комплексная добавка, включающая суперпластификатор – полинафталинметилсульфонат натрия, пеногаситель, тиосульфат натрия, отличающаяся тем, что она содержит в качестве пеногасителя Troykyd D128 при следующем соотношении компонентов, мас.%:
|
||||||||||||||||||||||||||
2290375, С04В 22/08, С04В 24/24, С04В 24/18, С04В 103/61, опубл. 27.12.2006).
