Патент на изобретение №2360413
|
||||||||||||||||||||||||||
(54) ЛОВУШКА ДЛЯ КЛЕЩЕЙ
(57) Реферат:
Ловушка для клещей включает вибратор для привлечения клещей, выполненный с диапазоном частот от 2 до 20000 Гц, устройство для привлечения и уничтожения клещей в виде термокамеры с возможностью обеспечения на поверхности устройства температуры 36-38 градусов, характерной для теплокровных животных, и накопитель. Конструкция обеспечит быстрый, эффективный и экологически чистый способ уничтожения клещей кровососов на намеченной территории, позволит минимизировать влияние человеческого фактора на результаты работы. 1 з.п. ф-лы, 1 ил.
Изобретение относится к медицине, сельскому хозяйству, животноводству, аграрно-промышленному комплексу и тем сферам хозяйства, где существует необходимость борьбы с кровососущими клещами, к области дезинсекции. Изобретение может быть использовано в лесном и парковом хозяйстве для уничтожения и снижения численности клещей-эктопаразитов в биоценозе, а также при проведении научно-исследовательских работ в области энтомологии, биоценологии, паразитологии и эпидемиологии, в частности для паразитологической оценки территории с целью определения показателей эпидемиологической зараженности очага. Устройство может позволить очертить границы очага как популяции, чтобы определить и знать ее площадь. И тем самым управлять численностью популяции – очагом клещей, управлять инфекцией. Известны способы и устройства борьбы с эктопаразитами клещами. 1. Эффективные – химические способы борьбы уничтожения вредителей, когда на обрабатываемую химикатами поверхность наносят распыленную жидкость. Во всем мире службы занимаются профилактикой и уничтожением клещей кровососов в местах их массового появления. Используют для борьбы с ними только химические средства и способы, анализ которых показывает: после их использования, с учетом генетических перестроек выживших членистоногих, как показывает практика, сохраняется необходимость вновь искать, чтобы создавать следующие, новые поколения химических средств для достижения результата. От поколения к поколению растет генетическая устойчивость клещей, и клещи выигрывают борьбу. Недостатки способов: загрязняя окружающую среду, не решают проблемы уменьшения численности паразитов. Уничтожение химическим способом в очаге членистоногих ведет к заметному нарушению баланса флоры и фауны. К тому же полное отсутствие клещей может повлечь в последующие годы к вероятной вспышке численности разных видов грызунов, как показывают исследования по динамике численности мышевидных, и распространению уже других заболеваний. 2. Пассивные – недостатками этих аналогов подкласса нехимической стерилизации беспозвоночных является их неэффективность. Известно устройство для уничтожения летающих насекомых (RU 2023391 C1, A01M 1/04, 30.11.1994), предназначенное для использования в сельском хозяйстве и уничтожения паразитирующих на с/х животных летающих насекомых. Представляет собой сетку с подключением к источнику высокого напряжения. Снабжено блоком вибрации с возможностью взаимодействия с токопроводящими сетками, которые могут улавливать среднестатистический размер насекомого. Насекомые привлекаются светом лампы. Звуковой генератор заставляет сетки вибрировать со звуковой частотой и колебаться при помощи пружины. Привлеченные насекомые под действием высокого напряжения погибают. Недостатком прототипа является пассивное привлечение летающих насекомых, отсутствие возможности привлекать активно и невозможность использования для лова наземных членистоногих. Известно устройство для уничтожения ползающих насекомых (RU 2027363 C1, A01M 1/22, 27.01.1995), в котором привлечение вредных насекомых «типа тараканов, муравьев, гусениц» осуществляется приманкой или аттрактантом, где насекомое при движении к приманке перемещается по находящейся под током пластине и гибнет от поражения током. Устройство не учитывает особенностей биологии членистоногих, что является его недостатком. Известна ловушка (US 6581324 B1, A01M 1/00, 24.06.2003), которая использует вибратор в качестве возбудителя активности огненных муравьев (название вида), но в силу своих конструктивных особенностей не может быть использована для отлова клещей. Технический результат – устройство обеспечивает быстрый, эффективный и экологически чистый способ уничтожения клещей кровососов на намеченной территории, позволяет минимизировать влияние человеческого фактора на результаты работы. Достигается это тем, что ловушка для клещей включает вибратор для привлечения клещей, выполненный с диапазоном частот от 2 до 20000 Гц, устройство для привлечения и уничтожения клещей в виде термокамеры с возможностью обеспечения на поверхности устройства температуры 36-38 градусов, характерной для теплокровных животных, и накопитель, причем ловушка имеет средство для отлова клещей, которое содержит вентилятор для принудительного втягивания клещей в термокамеру и последующего сброса пепла в накопитель. На чертеже изображена ловушка для уничтожения клещей. Устройство имеет блоки: – источник вибрации, являющийся приманкой для членистоногих и насекомых, который выполнен в виде вибратора с диапазоном частот от 2 до 20000 Гц; – вытяжку, состоящую из внутреннего 2, утопленного в почву и покрывающего вибратор 1, колпака и наружного 3 колпака, закрепленного на внутреннем. Наружный колпак снабжен коническим патрубком 4 для монтажа с термокамерой 5. Коническая форма патрубка позволяет обеспечить плотное соединение вытяжки с термокамерой; – термокамеру 5 для привлечения и уничтожения эктопаразитов и обеспечения на поверхности устройства температуры 36-38 градусов, характерной для теплокровных животных. Термокамера составляет единое целое или жестко соединена с накопителем пепла 6, снабженного фильтром 7, отделяющего накопитель от вентиляционной камеры 8, в которой расположен вентилятор 9. Пробка 12 предназначена для обеспечения очистки накопителя. Термокамера представляет собой конический патрубок с размещенными в нем термопластинами 11. Описание работы устройства Вибратор 1 обеспечивает колебания. Мощность вибратора зависит от размеров обрабатываемой территории и типа почвы. Вибратор включается на 1-2 минуты с интервалом в 10-15 минут. Клещи, привлеченные вибрацией, симулирующей пищевой раздражитель, устремляются к его эпицентру, и, достигнув вытяжного устройства, движимые инстинктом, ползут вверх по внутреннему колпаку 2. Вентилятор 9, включенный через 5 минут после выключения вибратора, начинает всасывать ползущих членистоногих в термокамеру 5. Высокая скорость всасывания не дает клещам задержаться на поверхности внутреннего колпака. Втянутые в термокамеру клещи попадают на раскаленные до 100°С пластины и сгорают. Устройство, нагретое до 38 градусов, имитирует температуру тела млекопитающих. Пластины 11 расположены под углом друг к другу так, что влекомые потоком всасываемого воздуха клещи попадают на верхнюю пластину и, обожженные, падают на нижнюю пластину, где сгорают. Высокая температура термокамеры не оставляет членистоногим шансов на выживание. Воздух с пеплом попадает в накопитель и через фильтр и вентиляционную камеру очищенный выбрасывается в атмосферу. Пепел, задержанный фильтром, оседает в накопителе. Для очистки камеры накопителя достаточно отвинтить пробку и, постукивая по стенкам накопителя, вытрясти собранный пепел. Изобретение позволяет устанавливать ловушку в выбранном месте и в течение непродолжительного времени очистить от членистоногих территорию в радиусе, определяемом мощностью вибратора и плотностью почвы. Заявляемое устройство обладает следующими элементами новизны: – вибратор-приманка, – всасывающий вентилятор для сбора эктопаразитов, – термокамера для уничтожения клещей и обеспечения задаваемой температуры для привлечения членистоногих, – накопитель для пепла. Устройство образует законченный технологический цикл работ по обеспечению эффективного, экологически чистого способа для сбора и уничтожения эктопаразитов.
Формула изобретения
1. Ловушка для клещей, включающая вибратор для привлечения клещей, выполненный с диапазоном частот от 2 до 20000 Гц, устройство для привлечения и уничтожения клещей в виде термокамеры с возможностью обеспечения на поверхности устройства температуры 36-38°С, характерной для теплокровных животных, и накопитель. 2. Ловушка для клещей по п.1, отличающаяся тем, что имеет средство для отлова клещей, которое содержит вентилятор для принудительного втягивания клещей в термокамеру и последующего сброса пепла в накопитель.

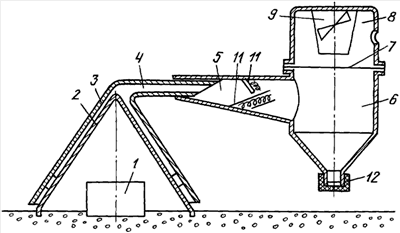

РИСУНКИ
|
||||||||||||||||||||||||||
