Патент на изобретение №2360351
|
||||||||||||||||||||||||||
(54) ЭЛЕКТРОДВИГАТЕЛЬ
(57) Реферат:
Изобретение относится к области электротехники и электромашиностроения и может быть использовано в приводе машин и механизмов. Технический результат, достигаемый при использовании предлагаемого изобретения, состоит в расширении функциональных возможностей электродвигателя, а именно – в обеспечении возможности включения вращения электродвигателя в обратном направлении после его отключения при перегрузках. Указанный технический результат достигается тем, что электродвигатель содержит корпус, статор, ротор, вал, расположенный внутри ротора, подпружиненную втулку, установленную на валу с помощью шлицев, шарики, расположенные в клиновых пазах на торцах ротора и подпружиненной втулки, два выключателя, расположенные на корпусе, диск с отверстиями, установленный на роторе с помощью резьбового соединения, и дополнительную втулку с выступами, жестко посаженную на подпружиненную втулку. При этом диск размещен между выключателями, а выступы втулки входят в отверстия диска. 1 ил.
Изобретение относится к электромашиностроению и может быть использовано в приводе машин и механизмов. Известен электродвигатель (А.С. СССР От указанного недостатка свободен электродвигатель (А.С. СССР В этом электродвигателе, наиболее близком к предлагаемому, при механических перегрузках втулка, установленная на валу с помощью шлицев, совершает дальнейшее перемещение в осевом направлении по валу до соприкосновения подпружиненной втулки с выключателем, отключающим цепь питания электродвигателя. При этом отсутствует возможность включения электродвигателя в обратном направлении, что существенно снижает его применение в системах автоматического регулирования технологическими процессами. Технический результат, на достижение которого направлено предлагаемое изобретение, заключается в расширении функциональных возможностей электродвигателя, а именно – в обеспечении возможности включения электродвигателя в обратном направлении после его отключения при перегрузках. Для достижения данного технического результата в электродвигатель, содержащий корпус, статор, ротор, вал, расположенный внутри ротора, подпружиненную втулку, установленную на вал с помощью шлицев, шариков, расположенных в клиновых пазах на торцах ротора и подпружиненной втулки, и выключатель, расположенный на корпусе, введены второй выключатель, также расположенный на корпусе, диск с отверстиями, размещенный между выключателями, установленный на роторе посредством резьбового соединения, дополнительная втулка, имеющая выступы, входящие в отверстия диска, жестко посаженная на подпружиненную втулку. Отличительными признаками данного электродвигателя от прототипа является наличие второго выключателя, установленного на корпусе, диска с отверстиями, размещенного между выключателями и установленного на роторе посредством резьбового соединения, дополнительной втулки, имеющей выступы, входящие в отверстия диска и жестко посаженной на подпружиненную втулку. Благодаря этим признакам при перегрузках, когда ротор двигателя вращается, а вал перестает вращаться, подпружиненная втулка перемещается в осевом направлении, диск при этом совершает вращательное движение и благодаря резьбовому соединению с ротором одновременно совершает осевое перемещение в ту или иную сторону (в зависимости от направления вращения ротора) до соприкосновения с одним из выключателей. Выключатель разрывает цепь питания электродвигателя, электродвигатель останавливается. При этом сохраняется возможность включения электродвигателя в обратном направлении через второй выключатель. На чертеже показан предлагаемый электродвигатель. Электродвигатель содержит корпус 1, статор 2, ротор 3, вал 4, размещенный внутри ротора 3, установленную на валу 4 с помощью шлицев втулку 5, дополнительную втулку 6, имеющую два выступа 7, входящие в соответствующие отверстия диска 8, установленного на роторе 3 с помощью резьбового соединения, шарики 9, расположенные в клиновых пазах на торцах ротора 3 и подпружиненной втулки 5, пружину 10, упор 11, гайку 12 и выключатели 13 и 14. Работа электродвигателя. От ротора 3 крутящий момент передается через шарики 9 и подпружиненную втулку 5 на вал 4. При отсутствии перегрузки на валу 4 подпружиненная втулка 5 вращается совместно с ротором 3, т.к. осевая составляющая от передаваемого крутящего момента меньше усилия сжатия пружины 10. При перегрузке перестает вращаться вал 4, ротор 3 продолжает вращаться, подпружиненная втулка 5 перемещается в осевом направлении без вращательного движения. Диск 8 при этом совершает вращательное движение и благодаря резьбовому соединению с ротором 3 одновременно совершает осевое перемещение в ту или иную сторону от нейтрального положения в зависимости от направления вращения ротора до соприкосновения с одним из выключателей, отключающим цепь питания электродвигателя. При этом сохраняется возможность включения электродвигателя в обратном направлении через второй выключатель. Сохранение возможности включения электродвигателя в обратном направлении после отключения при перегрузках существенно расширяет функциональные возможности его применения.
Формула изобретения
Электродвигатель, содержащий корпус, статор, ротор, вал, расположенный внутри ротора, подпружиненную втулку, установленную на валу с помощью шлицев, шарики, расположенные в клиновых пазах на торцах ротора и подпружиненной втулки, выключатель, расположенный на корпусе, отличающийся тем, что, с целью расширения функциональных возможностей, он снабжен вторым выключателем, также расположенным на корпусе, диском с отверстиями, размещенным между этими выключателями и установленным на роторе с помощью резьбового соединения, дополнительной втулкой с выступами, входящими в отверстия диска, жестко посаженной на подпружиненную втулку.

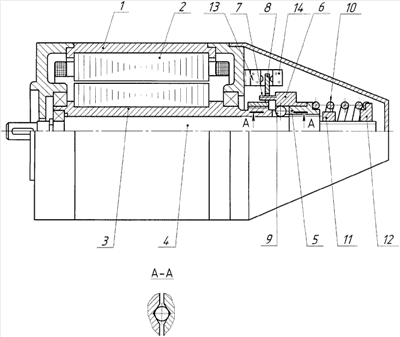

РИСУНКИ
|
||||||||||||||||||||||||||
729758, дата публикации – 25.04.80), содержащий корпус, статор, ротор, вал, расположенный внутри ротора, втулку, установленную на вал с помощью шлицев, шариков, расположенных в клиновых пазах на торцах ротора и втулки. Недостатком данного электродвигателя является то, что при механических перегрузках он не выключается.
