Патент на изобретение №2360186
|
||||||||||||||||||||||||||
(54) ОСУШИТЕЛЬ ВЛАЖНОГО ВОЗДУХА
(57) Реферат:
Изобретение относится к кондиционированию воздуха путем его увлажнения и осушки, и обеспечивает режим работы, не требующий отвода конденсата из сушильной камеры. Указанный технический результат достигается в осушителе влажного воздуха, содержащем сушильную камеру и нагреватель, установленный снаружи сушильной камеры, причем внутри сушильной камеры установлены осушающие элементы, связанные с нагревателем капиллярной системой. При превышении количества влаги в климатической камере относительно заданного уровня поток воздуха, циркулирующий по этой камере направляется в сушильную камеру. Влага оседает на осушающих элементах и по капиллярной системе поступает на нагревательный элемент, с поверхности которого она испаряется. 1 ил.
Изобретение относится к оборудованию, предназначенному для испытания различных объектов на воздействие влаги при различных температурах. В климатических камерах тепла и влаги, предназначенных для таких испытаний, необходимо поддерживать заданный процент влажности при определенной температуре в замкнутом пространстве. Для этих целей обычно используют нагреватель, увлажнитель воздуха и осушитель влажного воздуха. Осушитель влажного воздуха позволяет при образовании излишка влаги в воздухе удалять ее. Обычно осушители влажного воздуха работают по принципу конденсации влаги на холодной поверхности и удаления ее из климатической камеры. Для реализации этого способа осушения необходим холодильный агрегат и испаритель, на котором происходит коденсация влаги. Осушитель влажного воздуха климатической камеры [1] состоит из холодильного агрегата и испарителя установленного в климатической камере. Такая система осушения сложна и дорога, а процесс осушения оказывает влияние на температурный режим климатической камеры и требует устройства дренажной системы для удаления воды из климатической камеры. Осушитель влажного воздуха климатической камеры [2] (прототип) также состоит из холодильного агрегата и испарителя, вынесенного из климатической камеры и размещенного в отдельной сушильной камере. Недостатками такой системы осушения являются ее влияние на температурный режим климатической камеры и ее сложность. Предлагаемый осушитель влажного воздуха (см. чертеж) состоит из сушильной камеры 1 с осушающими элементами 2, которые соединены капиллярной системой 3 с нагревателем 4, расположенным снаружи сушильной камеры 1. Осушитель влажного воздуха работает следующим образом. При превышении процента влаги в воздухе относительно требуемого значения поток воздуха, циркулирующий через климатическую камеру, направляют в сушильную камеру 1, где влага оседает на осушающих элементах 2 и по капиллярной системе 3 выводится из сушильной камеры 1 на нагреватель 4, где происходит ее испарение. Предлагаемая конструкция осушителя влажного воздуха значительно дешевле, проще и надежнее систем, использующих принцип конденсации влаги. Она не влияет на температурный режим работы и не требует отвода конденсата из климатической камеры. Источники информации 1. Камера тепла влаги холода. “СМ 30/75-80 ТВХ” ООО CM Климат”, С-Пб., пр. Науки, 17А. 2. Испытательная камера.
Формула изобретения
Осушитель влажного воздуха, содержащий сушильную камеру и нагреватель, установленный снаружи сушильной камеры, причем внутри сушильной камеры установлены осушающие элементы, связанные с нагревателем капиллярной системой.

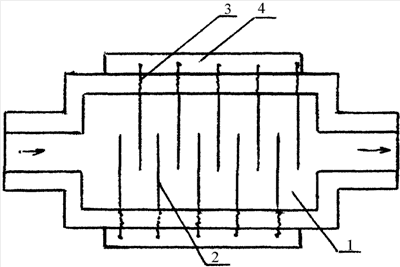

РИСУНКИ
|
||||||||||||||||||||||||||
Feutron Klimasimulation GmbII
Am Weberbrunnen 1, D-07975 Langenwetzendorf.
