Патент на изобретение №2360173

Published by on




РОССИЙСКАЯ ФЕДЕРАЦИЯ



ФЕДЕРАЛЬНАЯ СЛУЖБА
ПО ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ,
ПАТЕНТАМ И ТОВАРНЫМ ЗНАКАМ
(19) RU (11) 2360173 (13) C1
(51) МПК

F16L13/02 (2006.01)

(12) ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ

Статус: по данным на 30.08.2010 – действует

(21), (22) Заявка: 2008100743/06, 09.01.2008

(24) Дата начала отсчета срока действия патента:

09.01.2008

(46) Опубликовано: 27.06.2009

(56) Список документов, цитированных в отчете о
поиске:
RU 2157478 C1, 10.10.2000. RU 2079033 C1, 10.05.1997. RU 2162184 C1, 20.01.2001. RU 2162183 C1, 20.01.2001. RU 2147097 C1, 27.03.2000. RU 2077162 C1, 10.02.1997. RU 2016338 C1, 15.07.1994. US 4277091 A, 07.07.1981.

Адрес для переписки:

450083, г.Уфа, ул. Р. Зорге, 44, кв.184, В.Г. Карамышеву

(72) Автор(ы):

Чахеев Сергей Леонидович (RU),
Чахеев Андрей Леонидович (RU)

(73) Патентообладатель(и):

Общество с ограниченной ответственностью “Производственно-коммерческая фирма Малый Сок” (RU)

(54) СПОСОБ СОЕДИНЕНИЯ ТРУБ С ПОЛИМЕРНЫМ ПОКРЫТИЕМ МЕТОДОМ ОБЖИМКИ МУФТЫ

(57) Реферат:

Изобретение относится к трубопроводному транспорту, в частности к соединению металлических труб с полимерным покрытием. В соединении на среднюю часть внутренней втулки устанавливают резиновую манжету прямоугольного сечения -образной формы, которое одновременно является как ограничительным, так и уплотнительным. По концам внутренней втулки устанавливают резиновые уплотнительные кольца, а на полимерное покрытие наносят клеевую композицию, которая при обжимке наружной муфты на концах внутренней втулки образует клеевой валик и формирует надежную герметизацию стыка соединяемых труб. Изобретение повышает надежность герметизации стыка соединяемых труб. 1 ил.

Изобретение относится к области трубопроводного транспорта и может быть использовано для соединения металлических труб с внутренним полимерным покрытием.

Известно техническое решение (см. патент 2079033, кл. F16L 13/02, 1997), включающее ввод вовнутрь соединяемых труб втулки, сборку стыка под сварку, соединение труб сваркой и уплотнение между наружной поверхностью втулки и покрытыми внутренними поверхностями свариваемых труб.

Недостаток – трудоемкость в исполнении соединяемых труб.

Наиболее близким техническим решением к предлагаемому изобретению является (см. патент 2157478, кл. F16L 13/02, 2000), заключающееся в том, что герметизацию между наружной поверхностью втулки и покрытыми внутренними поверхностями концов труб производят до или после соединения труб сваркой путем обжатия концов труб напротив втулки или уплотнительных элементов втулки.

Недостаток – низкая надежность герметизации соединяемого стыка.

Цель изобретения состоит в повышении эффективности способа путем надежной герметизации стыка соединяемых труб

Поставленная цель достигается тем, что на среднюю часть внутренней втулки устанавливают резиновую манжету прямоугольного сечения -образной формы, которая одновременно является как ограничительной, так и уплотнительной, при этом по концам внутренней втулки устанавливают резиновые уплотнительные кольца, а на полимерное покрытие наносят клеевую композицию, которая при обжимке наружной муфты на концах внутренней втулки образует клеевой валик и формирует надежную герметизацию стыка соединяемых труб.

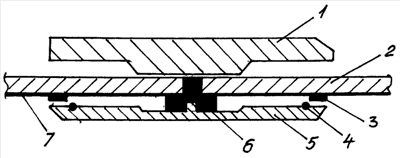

На чертеже приведено соединение металлических труб с полимерным покрытием.

Соединение включает наружную муфту 1, металлическую трубу 2, клеевую композицию 3, резиновое уплотнительное кольцо 4, внутреннюю втулку 5, резиновую манжету 6 и полимерное покрытие 7.

Соединение труб осуществляется следующим образом.

В концы металлических труб 2 с внутренним полимерным покрытием 7 устанавливают резиновую манжету 6 прямоугольного сечения – образной формы и внутреннюю втулку 5, на концах которой установлены уплотнительные кольца 4. Затем на полимерное покрытие 7 наносят клеевую композицию 3 напротив концов внутренней втулки 5 и обжимают наружную муфту 1. В результате обжимки образуется клеевой валик и формируется надежный герметичный стык.

Использование предлагаемого изобретения позволит гарантированно осуществлять соединение металлических труб с полимерным покрытием.

Формула изобретения

Способ соединения труб с полимерным покрытием методом обжимки муфты, включающий соединяемые стальные трубы с полимерным покрытием, наружную обжимную муфту, уплотнительное кольцо и внутреннюю втулку, отличающийся тем, что на среднюю часть внутренней втулки устанавливают резиновую манжету прямоугольного сечения -образной формы, которая одновременно является как ограничительной, так и уплотнительной, при этом по концам внутренней втулки устанавливают резиновые уплотнительные кольца, а на полимерное покрытие наносят клеевую композицию, которая при обжимке наружной муфты на концах внутренней втулки образует клеевой валик и формирует надежную герметизацию стыка соединяемых труб.
