Патент на изобретение №2360167

Published by on




РОССИЙСКАЯ ФЕДЕРАЦИЯ



ФЕДЕРАЛЬНАЯ СЛУЖБА
ПО ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ,
ПАТЕНТАМ И ТОВАРНЫМ ЗНАКАМ
(19) RU (11) 2360167 (13) C1
(51) МПК

F16J15/34 (2006.01)

(12) ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ

Статус: по данным на 30.08.2010 – действует

(21), (22) Заявка: 2007134792/06, 18.09.2007

(24) Дата начала отсчета срока действия патента:

18.09.2007

(46) Опубликовано: 27.06.2009

(56) Список документов, цитированных в отчете о
поиске:
МАЙЕР Э. Торцовые уплотнения. – М.: Машиностроение, 1978, с.13. RU 2136995 C1, 10.09.1999. RU 2213283 C1, 27.09.2003. SU 1691635 A1, 15.11.1991. SU 1571337 A1, 15.06.1990. SU 766206 A, 23.02.1986. US 4071253 A, 31.01.1978.

Адрес для переписки:

164500, Архангельская обл., г. Северодвинск, Архангельское ш., 58, ОАО “ПО “Севмаш”, УКП

(72) Автор(ы):

Прохоров Владимир Петрович (RU)

(73) Патентообладатель(и):

Открытое акционерное общество “Производственное объединение “Северное машиностроительное предприятие” (RU)

(54) ТОРЦОВОЕ УПЛОТНЕНИЕ

(57) Реферат:

Изобретение относится к уплотнениям для вращающихся валов и предназначено для разделения пространств с различными давлениями, рабочими средами или температурами. Торцовое уплотнение содержит установленное на валу вращающееся кольцо, закрепленное во втулке прижимным кольцом неподвижное кольцо и размещенные между втулкой и опорным кольцом пружины. Втулка выполнена в виде обечайки с двумя кольцевыми ребрами на наружной поверхности, на одном ребре втулки закреплено неподвижное кольцо, а второе ребро втулки выполнено съемным, опорное кольцо выполнено в виде обечайки с двумя кольцевыми ребрами на внутренней поверхности, одно ребро опорного кольца выполнено съемным, пружины размещены между съемными ребрами втулки и опорного кольца, а между наружной поверхностью обечайки втулки и внутренней поверхностью жестко закрепленного ребра опорного кольца установлен уплотнительный элемент. Обеспечивается повышение надежности торцового уплотнения. 2 ил.

Изобретение относится к уплотнениям для вращающихся валов и предназначено для разделения пространств с различными давлениями, рабочими средами или температурами.

Известно торцовое уплотнение (Э.Майер. Торцовые уплотнения. – М.: Машиностроение, 1978. с.13), выбранное в качестве прототипа, содержащее установленное на валу вращающееся кольцо, закрепленное во втулке прижимным кольцом неподвижное кольцо и размещенную между втулкой и кольцом пружину.

Недостатком известного торцового уплотнения является низкая надежность его работы из-за размещения пружины в рабочей среде, что приводит к быстрому выходу ее из строя.

Задача, решаемая изобретением, – повышение надежности работы торцового уплотнения.

Сущность изобретения заключается в том, что в торцовом уплотнении, содержащем установленное на валу вращающееся кольцо, закрепленное во втулке прижимным кольцом неподвижное кольцо и размещенные между втулкой и опорным кольцом пружины, втулка выполнена в виде обечайки с двумя кольцевыми ребрами на наружной поверхности, на одном ребре втулки закреплено неподвижное кольцо, а второе ребро втулки выполнено съемным, опорное кольцо выполнено в виде обечайки с двумя кольцевыми ребрами на внутренней поверхности, одно ребро опорного кольца выполнено съемным, пружины размещены между съемными ребрами втулки и опорного кольца, а между наружной поверхностью обечайки втулки и внутренней поверхностью жестко закрепленного ребра опорного кольца установлен уплотнительный элемент.

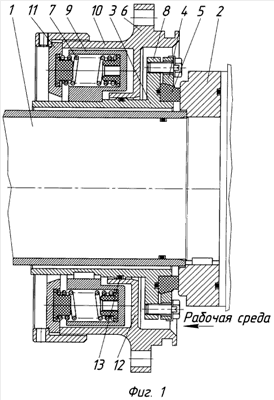

Изобретение поясняется чертежами: на фиг.1 изображен разрез торцового уплотнения, на фиг.2 – узел подшипниковый с торцовым уплотнением.

Торцовое уплотнение содержит установленное на валу 1 вращающееся кольцо 2, закрепленное во втулке 3 прижимным кольцом 4 неподвижное кольцо 5 и размещенные между втулкой 3 и опорным кольцом 6 пружины 7. Втулка 3 выполнена в виде обечайки с двумя кольцевыми ребрами на наружной поверхности, на одном ребре 8 втулки закреплено неподвижное кольцо 5, а второе ребро 9 втулки выполнено съемным. Опорное кольцо 6 выполнено в виде обечайки 10 с двумя кольцевыми ребрами на внутренней поверхности, одно ребро 11 опорного кольца выполнено съемным. Пружины 7 размещены между съемными ребрами втулки и опорного кольца. Между наружной поверхностью обечайки втулки и внутренней поверхностью жестко закрепленного ребра 12 опорного кольца установлен уплотнительный элемент 13.

Торцовое уплотнение работает следующим образом.

Неподвижное кольцо 5, поджатое при помощи пружин 7 к вращающемуся кольцу 2, и уплотнительный элемент 13 обеспечивают герметичность уплотнения.

Предлагаемое торцовое уплотнение надежно при работе.

Формула изобретения

Торцовое уплотнение, содержащее установленное на валу вращающееся кольцо, закрепленное во втулке прижимным кольцом неподвижное кольцо и размещенные между втулкой и опорным кольцом пружины, отличающееся тем, что втулка выполнена в виде обечайки с двумя кольцевыми ребрами на наружной поверхности, на одном ребре втулки закреплено неподвижное кольцо, а второе ребро втулки выполнено съемным, а опорное кольцо выполнено в виде обечайки с двумя кольцевыми ребрами на внутренней поверхности, одно ребро опорного кольца выполнено съемным, а пружины размещены между съемными ребрами втулки и опорного кольца, а между наружной поверхностью обечайки втулки и внутренней поверхностью жестко закрепленного ребра опорного кольца установлен уплотнительный элемент.

РИСУНКИ
