Патент на изобретение №2360121

(54) АНКЕРНАЯ КРЕПЬ

(57) Реферат:

Изобретение относится к креплению горных выработок и подземных сооружений и может быть использовано в горнодобывающей промышленности и при строительстве тоннелей. Анкерная крепь включает металлический стержень с плитой и деревянный стержень. На деревянный стержень по длине нанизаны плоские кольца, выполненные с разрезами. При забивании металлического стержня в деревянный последний вдавливается в породы, а кольца выполняют роль концентраторов распорного давления на отдельные слои пород по длине шпура. Изобретение позволяет повысить несущую способность анкерной крепи. 4 ил.

Изобретение относится к креплению горных выработок и подземных сооружений и может быть использовано в горнодобывающей промышленности и при строительстве тоннелей и др. подземных сооружений.

Известны анкерные крепи, включающие деревянные стержни, размещаемые и расклиниваемые в шпурах (см. М.Н.Гелескул, Б.М.Усан-Подгорнов. Поддержание горных выработок. М. Недра 1973 г. с 70). Недостатком такой крепи является малый по длине шпура контакт анкера с породами, что снижает ее технологические возможности.

Наиболее близким техническим решением является анкер (а.с. 1779754 СССР).

Недостатком его является малый по площади контакт расклинивающего кольца, что снижает его несущие способности особенно в слабых породах, это снижает технологические возможности крепи.

Целью настоящего изобретения является повышение технологических возможностей анкерной крепи.

Указанная цель достигается тем, что в известной анкерной крепи деревянный стержень снабжен снаружи и по длине плоскими разрезными кольцами.

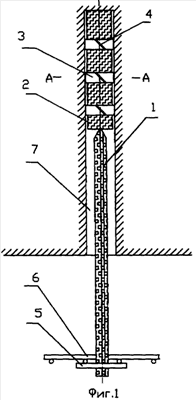

Суть изобретения поясняется чертежом, где на фиг.1 показана крепь на стадии ее установки, на фиг.2 – в рабочем состоянии, на фиг.3 – разрез по кольцу на стадии установки крепи, на фиг.4 – разрез по деревянному стержню после пробивки металлического стержня (увеличено).

Анкерная крепь состоит из металлического стержня 1, деревянного стержня 2, на который нанизаны плоские кольца 3, выполненные с разрезами 4. Металлический стержень 1 имеет плиту 5, к которой примыкает сетка 6.

Крепь устанавливается следующим образом. В шпур 7 вводится деревянный стержень 2 с кольцами 3. Затем металлический стержень 1 продевается в проем сетки 6 и забивается в деревянный стержень 2, например, телескопическим перфоратором. Деревянный стержень 2 занимает объем шпура и частично вдавливается в породу. Кольца 3 за счет разрезов 4 также раздаются и вдавливаются в стенки шпура 7. В процессе забивания металлического стержня 1 его плита 5 притягивает сетку к стенке выработки.

Выполненная описанным образом крепь сцепляет отдельные слои пород по длине шпура. Кольца являются концентраторами распорного давления как на отдельные слои по длине шпура, так и концентраторами давления на металлический стержень, что повышает несущую способность последнего.

Формула изобретения

Анкерная крепь, включающая металлический с плитой и деревянный стержни, отличающаяся тем, что деревянный стержень снабжен по длине плоскими разрезными кольцами.
