Патент на изобретение №2359891

Published by on




РОССИЙСКАЯ ФЕДЕРАЦИЯ



ФЕДЕРАЛЬНАЯ СЛУЖБА
ПО ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ,
ПАТЕНТАМ И ТОВАРНЫМ ЗНАКАМ
(19) RU (11) 2359891 (13) C2
(51) МПК

B65F1/00 (2006.01)
B65D39/08 (2006.01)
B65D41/04 (2006.01)
B65D43/02 (2006.01)

(12) ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ

Статус: по данным на 30.08.2010 – действует

(21), (22) Заявка: 2007104112/12, 05.02.2007

(24) Дата начала отсчета срока действия патента:

05.02.2007

(30) Конвенционный приоритет:

31.10.2006 UA U 2006 11445

(43) Дата публикации заявки: 20.08.2008

(46) Опубликовано: 27.06.2009

(56) Список документов, цитированных в отчете о
поиске:
RU 56352 U1, 10.09.2006. GB 426035 A, 26.03.1935. GB 497143 A, 13.12.1938. US 3811174 A, 21.05.1974. DE 3505426 C1, 06.03.1986. GB 2004847 A, 11.04.1979. GB 391051 A, 20.04.1933.

Адрес для переписки:

36002, Украина, г. Полтава, ул. Фрунзе, 153, Г.А. Колтунову

(72) Автор(ы):

Колтунов Георгий Анатольевич (UA)

(73) Патентообладатель(и):

Колтунов Георгий Анатольевич (UA)

(54) КОНТЕЙНЕР ДЛЯ СБОРА ОТРАБОТАННЫХ МАСЛЯНЫХ ФИЛЬТРОВ

(57) Реферат:

Изобретение относится к контейнерам для сбора отработанных масляных фильтров. Контейнер для сбора отработанных масляных фильтров содержит корпус контейнера и замок для отпирания контейнера. Замок для отпирания контейнера и непосредственного прохождения через него отработанных масляных фильтров выполнен в виде отверстия с выпуклыми и вогнутыми краями, соответствующими выпуклым и вогнутым поверхностям отработанного масляного фильтра, который выполняет функцию ключа к замку для отпирания контейнера. Техническим результатом изобретения является обеспечение возможности сортировки отработанных масляных фильтров по типоразмерам для осуществления последующей утилизации, повышение надежности и безопасности эксплуатации контейнера, упрощение конструкции и технологии изготовления контейнера. 1 з.п. ф-лы, 4 ил.

Изобретение относится к отрасли автомобильной промышленности, а точнее к разработке и производству конструкций контейнеров для сбора отработанных масляных фильтров, по крайней мере, состоящих из металлического корпуса, крышки и фильтрующего элемента фильтрации масел.

Известен контейнер для хранения и транспортировки тепловыделяющих элементов (ТВЭЛов), который содержит корпус, установленную в корпусе кассету с ячейками для приема ТВЭЛов, устройство для герметического закрытия корпуса и крышку, причем устройство и крышка крепятся к корпусу с помощью болтов (патент США N5406601, C21P 5/008, 1994).

Недостатком такой конструкции является наличие резьбового соединения, поскольку известно, что в результате длительного хранения (около 50-ти лет) резьбовое соединение становится неразъемным – происходит коррозия и диффузия металлов, что может, в свою очередь, вызывать разгерметизацию контейнера.

Известна также конструкция контейнера для транспортировки и автоматической разгрузки бобин пряжи (патент РФ 95104714, МПК 6 В65Н 9/38, опубл. 27.11.1996).

Эта конструкция содержит, по крайней мере, корпус (емкость) и замок.

Недостатком такой конструкции является ограниченность ее применения, невозможность многократного использования.

Известная конструкция контейнера, как ближайшая по технической сути и функциональному назначению, принята мною за прототип.

Задачей изобретения является разработка такой конструкции контейнера для сбора отработанных масляных фильтров, которая бы обеспечивала возможность их сортировки по типоразмерам для осуществления последующей утилизации, повышение надежности и безопасности эксплуатации контейнера, упрощение конструкции и технологии изготовления контейнера.

Эта задача решается следующим образом: в контейнере для сбора отработанных масляных фильтров, содержащем корпус контейнера и замок для отпирания контейнера, согласно изобретению замок для отпирания контейнера и непосредственного прохождения через него отработанных масляных фильтров выполнен в виде отверстия с выпуклыми и вогнутыми краями, соответствующими выпуклым и вогнутым поверхностям отработанного масляного фильтра, который выполняет функцию ключа к замку для отпирания контейнера.

Контейнер предназначен для сбора отработанных масляных фильтров, по крайней мере, состоящих из металлического корпуса, крышки и фильтрующего элемента.

Замок для отпирания контейнера размещается в верхней части емкости контейнера или одной из ее боковых поверхностей.

Общие конструктивные признаки:

– корпус;

– замок для отпирания контейнера;

Отличительные признаки:

– замок для отпирания контейнера выполнен в виде отверстия с выпуклыми и вогнутыми краями, соответствующими выпуклым и вогнутым поверхностям отработанного масляного фильтра, выполняющего функцию ключа к замку для отпирания контейнера.

Предлагаемое конструктивное выполнение контейнера отвечает критерию “новизна”, поскольку при проверке уровня техники не найдено аналогичное решение.

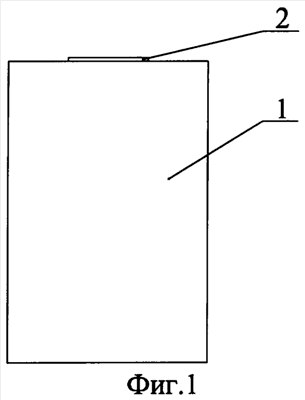

На фиг.1 изображен общий вид контейнера, на фиг.2 – вид сверху; на фиг.3 – общий вид варианта исполнения контейнера (прямоугольный корпус); на фиг.4 – вид сверху варианта исполнения контейнера.

Контейнер содержит корпус 1, замок в виде отверстия 2, выпуклые и вогнутые края отверстия 3.

Работа контейнера осуществляется следующим образом.

В емкость 1 контейнера в замок 2 с выпуклыми и вогнутыми краями вставляют фильтр, который имеет такой же профиль на своей внешней поверхности, как и замок контейнера. Фильтр в данном случае выполняет функцию ключа, которым отпирается замок контейнера. Таким образом, отработанный масляный фильтр попадает в контейнер.

Техническое значение конструкции контейнера заключается в том, что вовнутрь могут попасть только отработанные фильтры определенного типоразмера и конструкции и никакие другие.

Соответственно, для последующей утилизации отработанных масляных фильтров будет применена технология, разработанная для таких конструкций фильтров.

Корпус контейнера может быть цилиндрической, прямоугольной и

другой формы.

Внутренняя полость контейнера может быть полой, а может содержать ячейки для размещения отработанных масляных фильтров.

Формула изобретения

1. Контейнер для сбора отработанных масляных фильтров, содержащий корпус контейнера и замок для отпирания контейнера, отличающийся тем, что замок для отпирания контейнера и непосредственного прохождения через него отработанных масляных фильтров выполнен в виде отверстия с выпуклыми и вогнутыми краями, соответствующими выпуклым и вогнутым поверхностям отработанного масляного фильтра, выполняющего функцию ключа к замку для отпирания контейнера.

2. Контейнер по п.1, отличающийся тем, что замок для отпирания контейнера размещен в верхней части корпуса контейнера или одной из ее боковых поверхностей.
