Патент на изобретение №2359841
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
(54) ПОКРЫШКА ПНЕВМАТИЧЕСКОЙ ШИНЫ
(57) Реферат:
Изобретение относится к области автомобильных шин, в частности к конструкции грузовых радиальных шин с максимально допустимой нагрузкой 2500 кГс. Покрышка пневматической шины радиальной конструкции содержит протектор, брекер, боковины, каркас, состоящий из наружной и внутренней групп слоев обрезиненного корда, бортовые кольца. Каркас выполнен из трех слоев обрезиненного корда и содержит одну наружную и одну внутреннюю группы слоев. Количество слоев корда каркаса внутренней и наружной групп не менее одного и не более двух. Прочность нитей корда каркаса составляет 20-35 кГс/нить, суммарная частота нитей корда не менее 225-336 шт./100 мм. Изобретение позволяет уменьшить: массу покрышки, трудоемкость и энергоемкость ее производства. 3 ил.
Изобретение относится к области автомобильных шин, в частности к конструкции грузовых радиальных шин. Известны грузовые радиальные шины, содержащие каркас из 4-6 слоев обрезиненного текстильного корда, брекер, протектор, боковины и бортовые кольца (авторские свидетельства СССР Недостатком известных конструкций покрышек пневматических шин является невысокая работоспособность, повышенная материалоемкость и трудоемкость их изготовления. Наиболее близким техническим решением является покрышка грузовой радиальной шины, по патенту РФ Недостатком прототипа является повышенная материалоемкость, энергоемкость и трудоемкость изготовления покрышки пневматической шины. Техническим результатом изобретения является снижение материалоемкости, энергоемкости и трудоемкости изготовления покрышки пневматической шины посредством снижения массы каркаса при сохранении общей работоспособности пневматической шины. Для достижения технического результата покрышка пневматической шины радиальной конструкции с максимально допустимой нагрузкой 2500 кГс, содержащая протектор, брекер, боковины, каркас, борт, состоящий из наружной и внутренней групп слоев обрезиненного корда, бортовые кольца, согласно изобретению каркас выполнен из трех слоев обрезиненного корда и содержит одну внутреннюю и одну наружную группу слоев, причем количество слоев корда каркаса внутренней и наружной групп не менее одного и не более двух, при этом каркас выполнен из слоев корда с разрывной прочностью нити не менее 20 и не более 35 кГс/нить и суммарной частотой нитей корда не менее 225 и не более 336 штук на длине 100 мм, при этом не менее 1 слоя внутренней группы каркаса завернуто на бортовое кольцо и не менее 1 слоя наружной группы каркаса завернуто под бортовое кольцо, причем количество бортовых проволок в сечении бортового кольца не менее 85 и не более 100 штук. Изобретение иллюстрируется чертежами, на которых изображены меридиональное сечение покрышки пневматической шины (фиг.1), вид А (фиг.2), схема борта (фиг.3). Покрышка пневматической шины радиальной конструкции содержит протектор 1, брекер 2, боковины 3, каркас 4 выполнен из трех слоев обрезиненного корда 5, борт 11 содержит одну внутреннюю группу 6 и одну наружную группу 7 слоев обрезиненного корда 5, каркас 4 выполнен из слоев корда 5 с разрывной прочностью нити 8 не менее 20 и не более 35 кГс/нить и суммарной плотностью нитей 8 не менее 225 и не более 336 штук на длине 100 мм, количество слоев 5 корда каркаса 4 внутренней группы 6 и наружной группы 7 не менее одного и не более двух. Слой 5 внутренней группы 6 завернуты на бортовое кольцо 9, слои 5 наружной группы 7 завернуты под бортовое кольцо 9, выполненное из бортовой проволоки 10. При количестве слоев разрывной прочности нити корда и суммарной плотности нитей корда каркаса ниже предельного значения предложенных интервалов, каркас не имеет достаточного запаса прочности, что ведет к снижению обшей работоспособности пневматической шины. При количестве слоев разрывной прочности нити корда и суммарной плотности нитей корда каркаса выше предельного значения предложенных интервалов, происходит снижение общей работоспособности покрышки пневматической шины из-за увеличения массы каркаса и, как следствие, повышенного теплообразования в слоях каркаса. Пример изготовления опытных шин размера 9.00Р20, с максимально допустимой нагрузкой 2240 кГс и рабочим давлением в шина 6,4 кгс/см2. Эти шины имеют каркас из трех слоев корда с прочностью 30 кГс/нить. Материал внутренней группы каркаса 30 КНТС, внутренняя группа состоит из двух слоев, материал наружной группы каркаса 302 КНТС, наружная группа состоит из одного слоя. Суммарная частота нитей корда 263±1 шт.на длине 100 мм. Угол закроя слоев каркаса 0±1°, толщина обрезиненных слоев каркаса 1,15±0,05 мм. Два слоя каркаса внутренней группы завернуты на бортовое кольцо, один слой наружной группы завернут под бортовое кольцо. Бортовое кольцо: ширина кольца 14,2±1,5 мм, высота кольца 13,5±1,5 мм, количество бортовых проволок в сечении кольца 90 шт. Брекер выполнен из четырех слоев обрезиненного металлокорда марки 9Л23. Сопоставительный анализ предложенного изобретения с прототипом (см. таблицу) показывает, что заявляемая покрышка пневматической шины радиальной конструкции отличается тем, что каркас вместо четырех слоев обрезиненного корда имеет три слоя обрезиненного корда с разрывной прочностью 20-35 кГс/нить и суммарной частотой нитей корда 225-336 шт./100 мм, при этом масса слоев корда каркаса на 1,1-1,3 кг и масса покрышки на 2 кг меньше, чем у прототипа, а общая работоспособность выше, чем у прототипа. При этом энергоемкость и трудоемкость производства каркасов покрышки на 25% меньше, чем у прототипа, а общая трудоемкость производства покрышки на 15% меньше, чем у прототипа.
Формула изобретения
Покрышка пневматической шины радиальной конструкции с максимально допустимой нагрузкой 2500 кГс, содержащая протектор, брекер, боковины, каркас, борт, состоящий из наружной и внутренней групп слоев обрезиненного корда, бортовые кольца, отличающаяся тем, что каркас выполнен из трех слоев обрезиненного корда и содержит одну внутреннюю и одну наружную группу слоев корда, причем количество слоев корда каркаса внутренней и наружной групп не менее одного и не более двух, при этом каркас выполнен из слоев корда с разрывной прочностью нити не менее 20 и не более 35 кГс/нить и суммарной частотой нитей корда не менее 225 и не более 336 штук на длине 100 мм, при этом не менее одного слоя внутренней группы каркаса завернуто на бортовое кольцо и не менее одного слоя наружной группы каркаса завернуто под бортовое кольцо, причем количество бортовых проволок в сечении бортового кольца не менее 85 и не более 100 шт.

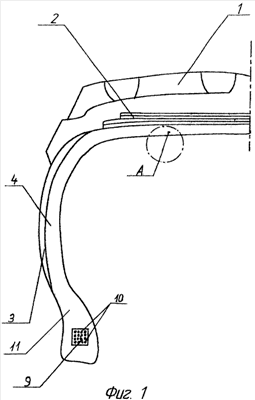

РИСУНКИ
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
1028532, кл. В60С 9/00; 1468775, кл. В60С 9/02, 1298100, кл. В60С 9/00; 1593979, кл. В60С 9/00; 1652106, кл. В60С 9/02; патенты РФ
