Патент на изобретение №2359819
|
||||||||||||||||||||||||||
(54) СПОСОБ ОЦЕНКИ ОТКЛОНЕНИЙ ОТ ПРЯМОЛИНЕЙНОСТИ ПРОДОЛЬНЫХ КРОМОК ПИЛОМАТЕРИАЛА
(57) Реферат:
Изобретение может быть использовано для оценки отклонений от прямолинейности, т.е. стрел прогиба, продольных кромок пиломатериалов. Способ включает создание прямолинейной базы и измерение отклонений от нее в контрольных точках проверяемой поверхности. Прямолинейную базу создают при помощи плоскопараллельных реек, уложенных параллельно туго натянутой струне и закрепленных на жестком основании, а проверяемую поверхность опирают на калиброванные опоры, переставляемые вдоль базовой рейки в зависимости от длины пиломатериала. Измерение отклонений проверяемой поверхности от прямолинейной базы выполняют путем контактного базирования колодки глубиномера на плоскопараллельные рейки, а измерительного наконечника штанги – на контрольные точки проверяемой поверхности. Стрелу прогиба оценивают путем вычитания расстояния между опорными точками поверхности и прямолинейной базой из измеренных отклонений. Изобретение упрощает и ускоряет процедуру измерений пиломатериалов. 1 ил.
Изобретение относится к деревообрабатывающей промышленности и может быть использовано для оценки отклонений от прямолинейности продольных кромок пиломатериалов (ПМ) длиной до 6 и более метров. Известен стандартный способ измерения отклонений от прямолинейности пиломатериалов (ГОСТ 10294-90) при помощи специальной поверочной линейки длиной 2200 мм и щупов: линейка накладывается поочередно на пласть и на продольную кромку досок, отклонения измеряются щупом. Недостатками способа являются трудоемкость и длительность измерения отклонений от прямолинейности пиломатериалов при помощи щупов и тяжелой линейки, ограниченность длины, на которой выполняется измерение, а также высокая стоимость поверочной линейки и ее периодических поверок. Известен также способ создания прямолинейной базы при помощи туго натянутой струны, широко применяемый в строительном, плотницком и монтажном деле. Недостатками этого способа являются визуальная оценка отклонений от прямолинейности, малая жесткость струны, затрудняющая базирование измерительного инструмента по ней, и трудность базирования выпуклых поверхностей по струне. Задачей предлагаемого изобретения является устранение перечисленных недостатков с целью применения его для массовых измерений стрелы прогиба аi в производственных и исследовательских целях. Решение задачи достигается путем создания прямолинейной базы при помощи плоскопараллельных реек, уложенных вдоль туго натянутой струны на определенном расстоянии от проверяемой поверхности, и измерения отклонений поверхности от базы при помощи штангенглубиномера. На чертеже показана схема измерения при помощи штангенглубиномера 1 отклонений уi проверяемой поверхности 2, располагаемой на определенном расстоянии В от прямолинейной базы в виде плоскопараллельных реек 3, уложенных вдоль туго натянутой струны 4 и закрепленных на жестком основании 6, по которому перемещаются калиброванные опоры 5 в зависимости от длины измеряемого пиломатериала. Измерение отклонений уi выполняется путем контактного базирования колодки глубиномера на поверхность рейки, а измерительного наконечника штанги – на контрольные точки проверяемой поверхности. Оценка отклонений поверхности от прямолинейности аi выполняется путем вычитания расстояния В из измеренной величины уi
Технический результат 1. Обеспечивается надежное базирование глубиномера с опорой на прямолинейные рейки и поверхность доски в контрольных точках. 2. Обеспечивается возможность измерения поверхностей как вогнутой, так и выпуклой формы. 3. Повышается надежность и точность измерений. 4. Упрощается и ускоряется процедура измерени. 5. Обеспечивается пригодность способа для оперативного контроля в производственных условиях и для массовых измерений в научно-исследовательских целях.
Формула изобретения
Способ оценки отклонений от прямолинейности, т.е. стрел прогиба, продольных кромок пиломатериала, включающий создание прямолинейной базы и измерение отклонений от нее в контрольных точках проверяемой поверхности, отличающийся тем, что прямолинейную базу создают при помощи плоскопараллельных реек, уложенных параллельно туго натянутой струне и закрепленных на жестком основании, а проверяемую поверхность опирают на калиброванные опоры, переставляемые вдоль базовой рейки в зависимости от длины пиломатериала, измерение отклонений проверяемой поверхности от прямолинейной базы выполняют путем контактного базирования колодки глубиномера на плоскопараллельные рейки, а измерительного наконечника штанги – на контрольные точки проверяемой поверхности; стрелу прогиба оценивают путем вычитания расстояния между опорными точками поверхности и прямолинейной базой из измеренных отклонений.

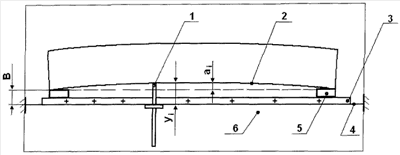

РИСУНКИ
|
||||||||||||||||||||||||||
