Патент на изобретение №2359811

(54) ПНЕВМОГИДРАВЛИЧЕСКИЙ ИМПУЛЬСНЫЙ ГАЙКОВЕРТ

(57) Реферат:

Изобретение относится к машиностроению и может быть использовано в любой отрасли промышленности для сборки и разборки резьбовых соединений. Пневмогидравлический импульсный гайковерт содержит корпус с рукояткой, размещенный в нем пневмодвигатель, выходной вал которого связан с гидравлическим пульсирующим усилителем, выполненным в виде втулки с эксцентриситетом. Внутри втулки размещен ротор с лопаткой, жестко связанной со шпинделем гайковерта. Внутренняя поверхность втулки имеет уплотнительные губки, образующие с ротором и лопаткой камеры высокого и низкого давления с отверстиями для перетока рабочей жидкости из камеры высокого давления в камеру низкого давления. В лопатке размещен постоянный магнит, взаимодействующий с внутренней поверхностью втулки. В результате достигается повышение надежности работы гайковерта. 2 ил.

Изобретение относится к машиностроению, а именно к ударным механизированным инструментам, и может быть использовано в любой отрасли промышленности для разборки и сборки резьбовых соединений.

Известен пневмогидравлический импульсный гайковерт, содержащий корпус с рукояткой, размещенный в нем пневмодвигатель, выходной вал которого связан с гидравлическим пульсирующим усилителем, выполненным в виде втулки с эксцентриситетом, внутри которой размещен ротор с лопаткой, жестко связанный со шпинделем гайковерта, при этом внутренняя поверхность втулки имеет уплотнительные губки, образующие с ротором и лопаткой камеры высокого и низкого давления с отверстиями для перетока рабочей жидкости из камеры высокого давления в камеру низкого давления (см. SU а.с. 1524992, А1, 30.11.1989 г).

Недостатком указанного гайковерта является недостаточно высокая надежность гайковерта, обусловленная наличием пружины, которой лопатка поджимается к внутренней поверхности втулки.

Технический результат изобретения – повышение надежности работы гайковерта.

Поставленный технический результат достигается тем, что пневмогидравлический импульсный гайковерт, содержащий корпус с рукояткой, размещенный в нем пневмодвигатель, выходной вал которого связан с гидравлическим пульсирующим усилителем, выполненным в виде втулки с эксцентриситетом, внутри которой размещен ротор с лопаткой, жестко связанной со шпинделем гайковерта, при этом внутренняя поверхность втулки имеет уплотнительные губки, образующие с ротором и лопаткой камеры высокого и низкого давления, с отверстиями для перетока рабочей жидкости из камеры высокого давления в камеру низкого давления, снабжен постоянным магнитом, установленным в лопатке и взаимодействующим с внутренней поверхностью втулки.

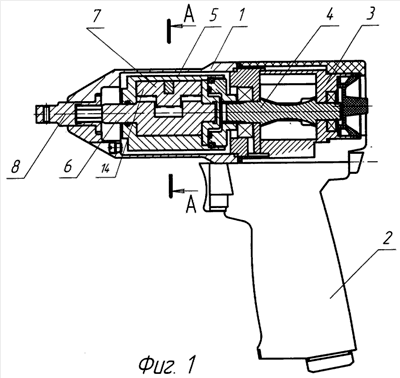

На фиг.1 изображен гайковерт профильный, разрез; на фиг.2 – разрез А-А.

Пневмогидравлический импульсный гайковерт содержит корпус 1 с рукояткой 2, размещенный в нем пневмодвигатель 3, выходной вал 4 которого связан с гидравлическим пульсирующим усилителем, выполненным в виде втулки 5 с эксцентриситетом, внутри которой размещен ротор 6 с лопаткой 7, жестко связанной со шпинделем 8 гайковерта.

Внутренняя поверхность втулки 5 имеет уплотнительные губки 9, образующие с ротором 6 и лопаткой 7 две камеры 10 и 11 с высоким и низким давлением отверстия 12 и 13 для перетока рабочей жидкости из камеры 10 высокого давления в камеру 11 низкого давления, постоянный магнит 14, установленный в лопатке 7 и взаимодействующий с внутренней поверхностью втулки 5.

Пневмогидравлический гайковерт работает следующим образом.

При включении пневмодвигателя 3 вращение его выходного вала 4 передается на гидравлический импульсирующий усилитель, который начинает вращаться со скоростью пневмодвигателя 3 и служит инерционной массой.

При этом вследствие взаимодействия постоянного магнита 14 с внутренней поверхностью втулки 5 лопатка 7 примагничивается к внутренней поверхности втулки 5 и при вращении втулки 5 скользит по ее внутренней поверхности.

До определенного момента кинетическая энергия пульсирующего усилителя передается шпинделю 8 вследствие вязкости рабочей жидкости и используется для навинчивания гайки или болта (не показано).

Как только начинает возрастать нагрузка в резьбовом соединении, синхронность вращения шпинделя 8 и вала 4 с втулкой 5 пропадает и в течение каждого оборота возникает положение, при котором уплотнительные губки 8, 9 с ротором 6 и лопаткой 7 кратковременно делят полость камеры втулки 5 на две камеры 10 и 11. При этом резко тормозится вращение втулки 5 и возрастает давление в камере 10. Возникающий при торможении втулки 5 крутящий момент передается на шпиндель 6, осуществляющий затяжку резьбового соединения. Рабочая жидкость из камеры 10 через отверстия 12 и 13 перетекает в камеру 11 низкого давления, обеспечивая прохождение втулки 5 зоны герметизации, образованной уплотнительными губками 9, ротором 6 и лопаткой 7.

После прохождения втулкой 5 зоны герметизации начинается разгон втулки 5 и процесс повторяется в той же последовательности.

При достижении установленного момента затяжки гайковерт отключают и снимают с затянутого резьбового соединения.

Введение в пневмогидравлический импульсный гайковерт, содержащий корпус с рукояткой, размещенный в нем пневмодвигатель, выходной вал которого связан с гидравлическим пульсирующим усилителем, выполненным в виде втулки с эксцентриситетом, внутри которой размещен ротор с лопаткой, жестко связанный со шпинделем гайковерта, при этом внутренняя поверхность втулки имеет уплотнительные губки, образующие с ротором и лопаткой камеры высокого и низкого давления с отверстиями для перетока рабочей жидкости из камеры высокого давления в камеру низкого давления, постоянного магнита, установленного в лопатке и взаимодействующего с внутренней поверхностью втулки, позволило повысить надежность работы гайковерта за счет исключения из конструкции пружины, которой лопатка поджималась к внутренней поверхности втулки.

Формула изобретения

Пневмогидравлический импульсный гайковерт, содержащий корпус с рукояткой, размещенный в нем пневмодвигатель, выходной вал которого связан с гидравлическим пульсирующим усилителем, выполненным в виде втулки с эксцентриситетом, внутри которой размещен ротор с лопаткой, жестко связанный со шпинделем гайковерта, при этом внутренняя поверхность втулки имеет уплотнительные губки, образующие с ротором и лопаткой камеры высокого и низкого давления с отверстиями для перетока рабочей жидкости из камеры высокого давления в камеру низкого давления, отличающийся тем, что гайковерт снабжен постоянным магнитом, установленным в лопатке и взаимодействующим с внутренней поверхностью втулки.

РИСУНКИ
