Патент на изобретение №2359756
|
||||||||||||||||||||||||||
(54) РЕШЕТНЫЙ СТАН ЗЕРНООЧИСТИТЕЛЬНОЙ МАШИНЫ
(57) Реферат:
Изобретение относится к очистке и сортировке зерна на пунктах послеуборочной обработки зерновых культур. Решетный стан включает расположенные одно под другим плоские подсевное и сортировальное решета, а также колосовое решето. На поверхности сортировального решета установлена решетка-ворошитель, состоящая из прутков, диаметр которых равен средней толщине зерновых семян, расположенных вдоль и поперек направления перемещения решет с образованием ячеек прямоугольной формы. Решетка-ворошитель установлена с возможностью возвратно-поступательного перемещения по поверхности сортировального решета в противофазе с его возвратно-поступательным перемещением. Причем в направлении перемещения решет размер ячеек решетки-ворошителя больше размера отверстий сортировального решета, а другой размер ячеек решетки-ворошителя больше среднего размера частиц зерновой смеси. Прутками, перпендикулярными направлению перемещения решет, решетка-ворошитель разрыхляет уплотненную зерносмесь, способствуя повышению эффективности самосортирования частиц в слое зернового потока и их проходу через отверстия решета. 2 ил.
Изобретение относится к очистке и сортировке зерна на пунктах послеуборочной обработки зерновых культур. Как правило, большинство решетных станов зерноочистительных машин содержат колосовые, сортировальные и подсевные решета. Ко всем этим решетам предъявляются такие требования: колосовые – выделение всех крупных примесей без чистого зерна; сортировальные – для разделения семян основной культуры. Крупные семена идут сходом, мелкие – проходом при максимальной полноте их разделения. Подсевные решета служат для выделения всевозможных мелких засорителей и также при максимальной полноте их разделения. Исходный зерновой ворох в зависимости от множества факторов может иметь засоренность до 10% и более, а чистота семенного материала согласно требованиям ГОСТа должна быть не менее 99% (для пшеницы) и в то же время содержать семян сорных растений не более 5 штук на кг. При всех прочих равных условиях необходимо стремиться к увеличению чистоты семенного материала. Известен решетный стан семяочистительной машины (а.с. Наиболее близким к предлагаемому является решетный стан (а.с. Технический результат изобретения заключается в увеличении эффективности разделения зерновой смеси на сортировальных решетах зерноочистительной машины. Технический результат достигается за счет того, что в решетном стане зерноочистительной машины, включающем расположенные одно под другим плоские подсевное и сортировальное решета, а также колосовое решето, установленные с возможностью возвратно-поступательного перемещения в своей плоскости, сортировальное решето снабжено решеткой-ворошителем, размещенной на его рабочей поверхности с возможностью перемещения в противофазе с ним и состоящей из прутков, диаметр которых равен средней толщине зерновых семян и образующих ячейки прямоугольной формы, причем в направлении перемещения решет размер ячеек решетки-ворошителя больше размера отверстий сортировального решета, а другой размер ячеек решетки-ворошителя больше среднего размера частиц зерновой смеси. На фиг.1 схематично показан решетный стан (вид сбоку); на фиг.2 – вероятное размещение зерен и примесей смеси на поверхности сортировального решета. Решетный стан состоит из решет сортировального 1, подсевного 2 и колосового 3. На поверхности сортировального решета размещена решетка-ворошитель 4, состоящая из прутков, расположенных вдоль и поперек направления перемещения решет и образующих ячейки прямоугольной формы, причем в направлении перемещения решет размер ячеек решетки-ворошителя больше размера отверстий сортировального решета, а другой размер ячеек решетки-ворошителя больше среднего размера частиц зерновой смеси. Решетка-ворошитель прижимается к сортировальному решету за счет ее веса. Под сортировальным решетом смонтирован шариковый очиститель отверстий, состоящий из упругих элементов, например шариков 5 и отражательной поверхности 6, и далее подсевное решето 2. Решето 1 и решетка-ворошитель 4 установлены в решетном стане с возможностью совершения независимого возвратно-поступательного перемещения от привода 7 таким образом, что сортировальное решето 1 находится в противофазе с решеткой-ворошителем 4. Бункер 8 установлен над сортировальным решетом 1 для подачи зерновой смеси. Продукты сепарирования (сход с решет 1, 2, 3 и проход через решето 2) направляются в соответствующие приемники 9. Разделение зернового вороха происходит следующим образом. Исходный зерновой ворох поступает из бункера 8 на верхнее наклонное колеблющееся сортировальное решето 1. При большой производительности толщина зерносмеси на сортировальном решете 1 достигает 30 мм и более. При этом происходит его уплотнение и перемещение вдоль решета в сторону его наклона, а следовательно, и самосортирование, т.е. перемещение проходовых частиц из верхних слоев в нижние к поверхности решета 1. Одновременно с этим решетка-ворошитель 4 движется в противоположную сторону и прутками, перпендикулярными направлению перемещения решет, ворошит уплотненную зерносмесь и разрыхляет ее, тем самым способствуя самосортированию и проходу мелких частиц в слое зернового потока и через отверстия решета. Застрявшие в отверстиях решета семена выбиваются снизу шариками 5 и тем самым способствуют их самоочищению. Мелкие семена и примеси поступают на подсевное решето 2, где они разделяются на сход в виде фуража и проход в виде отходов и поступают в соответствующие приемники. Сход с сортировального решета поступает на начало колосового решета 3, где проходом будет полноценное зерно, а сходом – крупные примеси, которые также поступают в соответствующие приемники.
Формула изобретения
Решетный стан зерноочистительной машины, включающий расположенные одно под другим плоские подсевное и сортировальное решета, а также колосовое решето, установленные с возможностью возвратно-поступательного перемещения в своей плоскости, отличающийся тем, что сортировальное решето снабжено решеткой-ворошителем, размещенной на его рабочей поверхности с возможностью перемещения в противофазе с ним и состоящей из прутков, диаметр которых равен средней толщине зерновых семян, образующих ячейки прямоугольной формы, причем в направлении перемещения решет размер ячеек решетки-ворошителя больше размера отверстий сортировального решета, а другой размер ячеек решетки-ворошителя больше среднего размера частиц зерновой смеси.

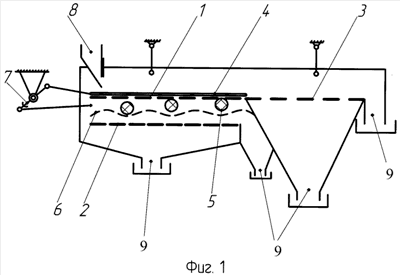

РИСУНКИ
|
||||||||||||||||||||||||||
1489850), включающий многоярусный блок решет, над каждым из которых в его разгрузочной части установлены прижимные полотна. К недостаткам следует отнести: прижимные полотна, установленные над каждым решетом на его разгрузочном конце, уплотняют движущийся зерновой слой и не способствуют его разрыхлению, а следовательно, и вероятности прохода семян через отверстия решета, и тем более установка в решетном стане множества расположенных по вертикали одно над другим решет утяжеляет решетный стан и практически исключает очистку отверстий решет от застрявших в них семян или примесей.
