Патент на изобретение №2359746

(54) ПЕРЕМЕШИВАЮЩЕЕ УСТРОЙСТВО

(57) Реферат:

Изобретение может быть использовано для производства эмульсий, масел, смазок и антикоррозийных покрытий. Перемешивающее устройство содержит турбины 10 на радиально направленных валах-сателлитах 7, закрепленных на консолях 9 корпусами подшипников 8. Вращаясь вместе с центральным валом 2, турбины приобретают вращение через конические шестерни 6 от конического колеса 5, установленного концентрично центральному валу 2 на фланце 3, закрепленном распорками 4 к корпусу 1. Турбины создают центробежные потоки перемешиваемой массы, часть которых за счет наклона лопастей турбин направляются вдоль оси валов-сателлитов от периферии к центру, обеспечивая активное перемешивание во всех направлениях, препятствуя закручиванию массы и образованию воронки. В зависимости от высоты мешалки перемешивающее устройство может устанавливаться на нескольких уровнях. Изобретение позволяет повысить интенсивность перемешивания и эффективнее использовать прикладываемую мощность. 2 ил.

Изобретение относится к устройствам планетарного типа, используемым для производства эмульсий, масел, смазок и антикоррозионных покрытий. Известны планетарные мешалки SU 1011222 A, SU 1459701 А2 и SU 436671, последняя из них является наиболее близким аналогом. Она состоит из корпуса, центрального вала с лопастями, на которых закреплены полые валы-сателлиты, отогнутые в противоположные стороны, внутри которых размещены соединенные с планетарным редуктором гибкие валы, снабженные дисками. Недостатками такой конструкции являются: значительные габариты планетарного редуктора и значительная суммарная площадь лопастей и полых валов с дисками, что способствует раскручиванию перемешиваемой массы, созданию условий, при которых активность перемешивания снижается от периферии мешалки к ее центру, и образованию воронки, мешающей полной загрузке мешалки.

Цель изобретения: повышение интенсивности перемешивания, упрощение конструкции и уменьшение габаритов редуктора.

Это достигается тем, что турбины, вращаясь на радиально направленных валах-сателлитах со скоростью вращения в 4-6 раз больше принимаемой от центрального вала, вращаясь с ним, создают центробежные потоки перемешиваемой массы, часть которых за счет наклона лопастей турбин направляются вдоль оси вращения валов-сателлитов от периферии перемешивающего устройства к его центру, обеспечивая активное перемешивание во всех направлениях, препятствуя закручиванию массы и образованию воронки, что позволяет более эффективно использовать прикладываемую мощность.

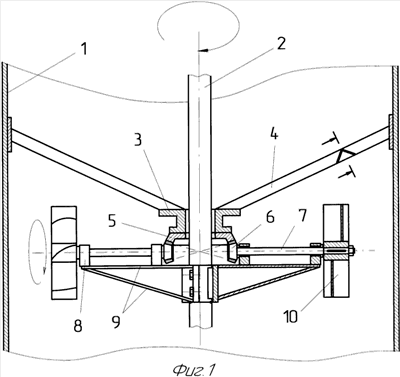

На фиг.1 показано перемешивающее устройство, общий вид; на фиг.2 показан вариант его использования. Устройство состоит из корпуса 1, центрального вала 2, фланца 3, распорок 4, конического колеса 5, конических шестерен 6, валов-сателлитов 7, корпусов подшипников 8, консолей 9, турбин 10.

Перемешивающее устройство работает следующим образом.

При вращении центрального вала 2 вместе с ним вращаются закрепленные на нем консоли 9, выполненные из пластин, плоскости которых лежат в плоскости вращения центрального вала для снижения гидродинамического сопротивления, на них корпусами подшипников 8 закреплены радиально направленные валы-сателлиты 7. Конические шестерни 6, закрепленные на валах-сателлитах, обкатываясь по коническому колесу 5, установленному на торце фланца 3 и закрепленному опорами 4, за стенки корпуса, приобретают вращение и передают на турбины 10, которые, вращаясь с центральным валом, создают центробежные потоки перемешиваемой массы, часть которых за счет наклона лопастей турбин направляются вдоль оси вращения валов сателлитов от периферии к центру.

На фиг.2 показано, как в зависимости от высоты перемешивающего устройства валы-сателлиты могут устанавливаться на нескольких уровнях, обеспечивая активное и всестороннее перемешивание по всему объему.

Формула изобретения

Перемешивающее устройство, содержащее корпус, центральный вал, валы-сателлиты, отличающееся тем, что валы-сателлиты установлены радиально относительно центрального вала, на валах-сателлитах установлены турбины, которые приобретают вращение через конические шестерни от конического колеса, установленного концентрично центральному валу и закрепленного распорками к корпусу мешалки, при этом турбины вращаются вместе с центральным валом по окружности.

РИСУНКИ
