Патент на изобретение №2359442

(54) АГРОКОМПЛЕКС-4 КОНСТРУКЦИИ БУРКОВА Л.Н.

(57) Реферат:

Изобретение относится к сельскохозяйственому машиностроению и может быть использовано при создании новых высокопроизводительных агрокомплексов. Агрокомплекс содержит агромост, выполненный из двух симметричных опор, технологическую колею, выполненную из металлических рельсов, уложенных на полях-делянках с превышением положения рабочей поверхности рельса над поверхностью почвы не менее чем на половину высоты рельса. Величина колеи равна расстоянию между симметричными опорами с колесами агромоста. Колеса опор имеют щетки, расположенные спереди и сзади. В пределах полей делянок установлен блок теплиц с возможностью перемещения вдоль их коротких сторон по технологической колее, выполненной в виде железобетонных плит, уложенных по обеим сторонам полей-делянок. Уровень колеи лежит ниже поверхности почвы полей-делянок на глубину вспашки, принятой для данной зоны. Количество теплиц на каждой дорожке равно среднему количеству лет цикла использования земли – 4-5. Дорожки установлены параллельно друг другу. Снижаются затраты и повышается производительность. 3 ил.

Изобретение относится к сельскому хозяйству и может быть использовано при создании новых агрокомплексов для возделывания сельскохозяйственных культур.

Известен агрокомплекс по патенту RU 2253208 А01В 49/00, Бюл. 16, 10.06.2005. Он включает установленные на технологическую колею агромосты и установленные по коротким сторонам полей ангары, которые имеют для въезда и выезда подъемные стенки и заходящую на половину их ширины часть технологической колеи, а сам агромост состоит из жесткой основной фермы и перемещающейся по подрамнику фермы с рабочими органами для обработки полей, которые могут обрабатываться несколькими агромостами.

Однако существенными недостатками указанного агрокомплекса являются большие затраты на строительство ангаров и невозможность одновременной работы на одном поле-делянке нескольких агромостов.

Задачей изобретения является сокращение затрат на строительство объектов агрокомплекса и повышение производительности.

Решение поставленной задачи достигается тем, что агрокомплекс, включающий агромосты, установленные на технологическую колею, при этом агромосты выполнены на двух симметричных опорах, -образной формы, на концах которых установлены колеса со щетками спереди и сзади, причем технологическая колея выполнена из металлических рельсов, уложенных на полях-делянках с превышением положения рабочей поверхности рельса над поверхностью почвы поля-делянки не менее чем на половину высоты рельса, а величина колеи равна расстоянию между опорами агромоста, который по длине равен ширине обрабатываемого поля-делянки, определяемой по формуле

Шоб.=Шп.-(2-3)Зс.Нр.,

где Шоб. – ширина обработки поля-делянки, Шп. – заданная ширина поля-делянки, Зс. – золотое сечение = 1,618, Нр. – высота рельса,

при этом поля-делянки отделены друг от друга канавами шириной, равной 2-3 золотым сечениям высоты рельса, а вдоль меньших сторон полей-делянок уложены такие же рельсы на такой же высоте с расстоянием между ними, равным железнодорожной колее, а на местах пересечения продольных и поперечных рельсов в пределах поля-делянки устанавлены поворотные круги, имеющие возможность поворота сразу по четыре штуки, среди которых один ведущий и три ведомых, причем на один севооборот в пределах полей-делянок устанавливается блок теплиц с возможностью перемещения вдоль коротких сторон по своей технологической колее, выполненной в виде железобетонных плит, уложенных друг за другом и образующих дорожку на всю длину линии по обеим сторонам полей-делянок, а ее уровень лежит ниже поверхности почвы полей-делянок на глубину вспашки, принятой для данной зоны, причем количество теплиц на каждой линии и число самих линий равно среднему количеству лет цикла использования земли в теплицах 4-5, а линии установлены параллельно друг другу.

Новые существенные признаки агрокомплекса:

– агромосты выполнены на двух симметричных опорах, -образной формы, на концах которых установлены колеса со щетками спереди и сзади,

– причем технологическая колея выполнена из металлических рельсов, уложенных на полях-делянках с превышением положения рабочей поверхности рельса над поверхностью почвы поля-делянки не менее чем на половину высоты рельса,

– величина колеи равна расстоянию между опорами агромоста,

– длина агромоста равна ширине обрабатываемого поля-делянки, определяемой по формуле Шоб.=Шп.-(2-3)Зс.Нр., где

Шоб. – ширина обработки поля-делянки, Шп. – заданная ширина поля-делянки, Зс. – золотое сечение = 1,618, Нр. – высота рельса,

– поля-делянки отделены друг от друга канавами шириной, равной 2-3 золотых сечений высоты рельса,

– вдоль меньших сторон полей-делянок уложены такие же рельсы на такой же высоте с расстоянием между ними, равным железнодорожной колее,

– на местах пересечения продольных и поперечных рельсов в пределах поля-делянки установлены поворотные круги, имеющие возможность поворота сразу по четыре штуки, среди которых один ведущий и три ведомых,

– на один севооборот в пределах полей-делянок устанавливается блок теплиц с возможностью перемещения вдоль коротких сторон по своей технологической колее,

– технологическая колея для перемещения блока теплиц выполнена в виде железобетонных плит, уложенных друг за другом и образующих дорожку на всю длину линии по обеим сторонам полей-делянок,

– уровень дорожки лежит ниже поверхности почвы полей-делянок на глубину вспашки, принятой для данной зоны,

– количество теплиц на каждой линии и число самих линий равно среднему количеству лет цикла использования земли в теплицах 4-5,

– все линии установлены параллельно друг другу.

Перечисленные новые существенные признаки в совокупности с известными необходимы и достаточны для достижения технического результата во всех случаях, на которые распространяется испрашиваемый объем правовой защиты.

Технический результат достигается за счет того, что

– выполнение агромостов на симметричных опорах позволяет равномерно распределить нагрузку на рельсы, а выполнение щеток спереди и сзади колес дает возможность очищать рельсы от случайных засорителей,

– выполнение технологической колеи с превышением положения рабочей поверхности рельса над поверхностью почвы поля-делянки не менее чем на половину высоты рельса для того, чтобы уменьшить попадание на рельсы случайных засорителей,

– величина колеи, равная расстоянию между опорами агромоста, позволяет нормально функционировать агромосту,

– установка вдоль меньших сторон полей-делянок рельсов с расстоянием между ними, равным железнодорожной колее, для того, чтобы можно было бы подгонять железнодорожные вагоны для вывоза продукции,

– установка повортных кругов в местах пересечения продольных и поперечных рельсов в пределах поля-делянки позволяет упростить механизм поворота агромостов с тем, чтобы он мог переходить с одной колеи на другую,

– установка блока теплиц на один севооборот с возможностью их перемещения дает возможность повысить производительность агрокомплекса в целом,

– выполнение технологической колеи для перемещения блока теплиц в виде железобетонных плит, уложенных друг за другом и образующих дорожку на всю длину линии по обеим сторонам полей-делянок, позволяет надежно перемещать блок теплиц,

– положение дорожки ниже уровня почвы полей-делянок необходимо для того, чтобы сократить потери тепла через неплотности блока теплиц.

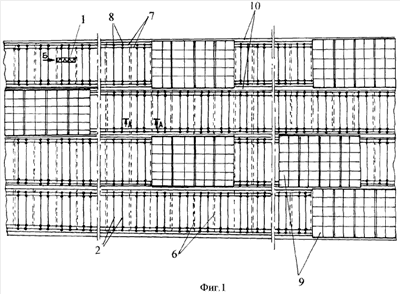

На фиг.1 дан вид сверху на предлагаемый агрокомплекс, на фиг.2 дан разрез А-А с фиг.1, показывающий профиль поля-делянки и рельсовой колеи для агромоста, на фиг.3 дан вид по стрелке Б, показывающий вид сбоку на агромост, на его колеса и щетки.

Рассмотрим устройство агрокомплеса. Агромосты 1 устанавливаются на постоянную технологическую колею 2, причем агромосты выполнены на двух симметричных опорах 3, -образной формы, на концах которых установлены колеса 4 со щетками 5 спереди и сзади. Технологическая колея 2 выполнена из металлических рельсов, уложенных на полях-делянках с превышением положения рабочей поверхности рельса над поверхностью почвы поля-делянки не менее чем на половину высоты рельса, а величина колеи равна расстоянию между опорами агромоста, который по длине равен ширине обрабатываемого поля-делянки, определяемой по формуле

Шоб.=Шп.-(2-3)Зс.Нр.,

где Шоб. – ширина обработки поля-делянки, Шп. – заданная ширина поля-делянки, Зс. – золотое сечение = 1,618, Нр. = высота рельса.

Поля-делянки отделены друг от друга канавой 6 шириной, равной 2-3 золотых сечений высоты рельса, а вдоль меньших сторон полей-делянок уложены такие же рельсы 7 на такой же высоте с расстоянием между ними, равным железнодорожной колее, а на местах пересечения продольных и поперечных рельсов в пределах поля-делянки установлены поворотные круги 8, имеющие возможность поворота сразу по четыре штуки, среди которых один ведущий и три ведомых. На один севооборот в пределах полей-делянок устанавливается блок теплиц 9 с возможностью перемещения вдоль коротких сторон по своей технологической колее 10, выполненной в виде железобетонных плит, уложенных друг за другом и образующих дорожки на всю длину линии по обеим сторонам полей-делянок, а ее уровень лежит ниже поверхности почвы полей-делянок на глубину вспашки, принятой для данной зоны, причем количество теплиц на каждой линии и число самих линий равно среднему количеству лет цикла использования земли в теплицах 4-5, а линии установлены параллельно друг другу.

Рассмотрим работу агрокомплекса. В соотвествии с расстановкой теплиц 9 работают агромосты 1 на участках между теплицами в весенне-летний период, они производят все необходимые технологические операции, одновременно такие же агромосты работают в теплицах 9. Период работы теплиц зависит от условий в хозяйстве и после завершения цикла использования земли в теплицах 4-5 лет они перемещаются на новый участок, а освободившиеся поля-делянки используются под открытым небом с помощью агромостов 1. Если агромосту необходимо перейти на поле-делянку за пределами теплиц, то он сначала выезжает по колее 7 и останавливается напротив любой колеи 2 на поворотных кругах 8, подается сигнал на пульт управления, и круги 8 поворачивают колеса на 90 градусов, и агромост может теперь двигаться по продольным путям. При необходимости перехода обратно все происходит в обратном порядке. Так как агромосты могут двигаться по соседним полям-делянкам, не задевая друг друга, так как длина каждого агромоста равна ширине обрабатываемой части поля-делянки, а она короче ширины поля-делянки, таким образом, задача изобретения в этой части решена. А так как агромосты имеют возможность зимой находиться в боковых отсеках теплиц, то специальных ангаров не требуется, значит, и вторая часть задачи решена.

Формула изобретения

Агрокомплекс, содержащий агромост, выполненный из двух симметричных опор, технологическую колею, выполненную из металлических рельсов, уложенных на полях-делянках с превышением положения рабочей поверхности рельса над поверхностью почвы не менее чем на половину высоты рельса, а величина колеи равна расстоянию между симметричными опорами с колесами агромоста, отличающийся тем, что колеса опор имеют щетки, расположенные спереди и сзади, при этом в пределах полей делянок установлен блок теплиц с возможностью перемещения вдоль их коротких сторон по технологической колее, выполненной в виде железобетонных плит, уложенных по обеим сторонам полей делянок, причем уровень колеи лежит ниже поверхности почвы полей-делянок на глубину вспашки, принятой для данной зоны, а количество теплиц на каждой дорожке равно среднему количеству лет цикла использования земли – 4-5, при этом дорожки установлены параллельно друг другу.
