Патент на изобретение №2359402
|
||||||||||||||||||||||||||
(54) АДАПТИВНОЕ АНТЕННОЕ СОГЛАСУЮЩЕЕ УСТРОЙСТВО
(57) Реферат:
Изобретение относится к радиоэлектронике, а именно к антенно-фидерным устройствам ДКМВ диапазона. Технический результат заключается в повышении КБВ в радиопередающем тракте и увеличении ширины полосы согласования. В адаптивном антенном согласующем устройстве, выполненном на основе согласующего контура, в котором индуктивности соединены последовательно, а между ними параллельно включено по три емкости C1(i)=C(min), C2(i)=C(0), C3(i)=C(max) с возможностью их коммутации посредством схемы управления на основе сравнения по заданному алгоритму напряжений в соседних плечах каждого звена согласующего контура, которое осуществляется на компараторах, имеющих отрицательный порог срабатывания для подключения C1(i) и C2(i) и положительный порог срабатывания для подключения C3(i), между последним звеном и нагрузкой включен дополнительный широкополосный согласующий контур (ШСК). 3 ил.
Изобретение относится к радиоэлектронике, а именно к антенно-фидерным устройствам ДКМВ диапазона. Известно адаптивное антенное согласующее устройство [патент RU Это устройство может быть взято за прототип предлагаемого устройства. Основным недостатком прототипа является то, что на нижнем участке рабочего диапазона частот наблюдается, в зависимости от типа антенны, значительное ухудшение согласования (уменьшение КБВ), что приводит к ухудшению качества связи, потери передаваемой мощности. Этот недостаток можно устранить увеличением числа звеньев устройства, что приведет к увеличению потерь, массы и габаритов, усложнению конструкции. Основной технической задачей, на решение которой направлено заявляемое изобретение, является повышение КБВ в радиопередающем тракте, увеличение ширины полосы согласования. Указанный технический результат достигается тем, что в адаптивном антенном согласующем устройстве, выполненном на основе согласующего контура, в котором индуктивности соединены последовательно, а между ними параллельно включено по три емкости C1(i)=C(min), C2(i)=С(0), C3(i)=C(max) с возможностью их коммутации посредством схемы управления на основе сравнения по заданному алгоритму напряжений в соседних плечах каждого звена согласующего контура, которое осуществляется на компараторах, имеющих отрицательный порог срабатывания для подключения C1(i) и C2(i) и положительный порог срабатывания для подключения C3(i), между последним звеном и нагрузкой включен дополнительный широкополосный согласующий контур (ШСК). На фиг.1 показана структурная электрическая схема адаптивного антенного согласующего устройства, где обозначено: L(i) – индуктивность i-го звена согласующего устройства; C1(i)=C1(i+1)=C(min); C2(i)=C2(i+1)=C(0); C3(i)=C3(i+1)=C(max). 1 – узел коммутации; 2 – устройство управления; 3 – широкополосный согласующий контур (ШСК). Данные условия выполняются для всех звеньев устройства. На фиг.2 и 3 представлены примеры реализации схем ШСК для двух типов антенн, а именно: на фиг.2 представлена схема ШСК, работающая с антенной, импеданс которой имеет преимущественно индуктивный характер, где обозначено: L1-L4 – индуктивности звеньев ШСК; С1-С4 – емкости звеньев ШСК; 4 – эквивалент индуктивной антенны, где: La – индуктивность антенны; Ra1 – активное сопротивление антенны. На фиг.3 представлена схема ШСК, работающая с антенной, импеданс которой имеет преимущественно емкостный характер, где обозначено: L5-L7 – индуктивности звеньев ШСК; С5-С6 – емкости звеньев ШСК; 5 – эквивалент емкостной антенны, где: Са – емкость антенны; Ra2 – активное сопротивление антенны. Устройство состоит из согласующего контура, в котором индуктивности соединены последовательно, а между ними параллельно включено по три емкости C1(i)=C(min), C2(i)=C(0), C3(i)=C(max) узла 1 коммутации для переключения емкостей, соединенного с устройством управления 2, и широкополосного согласующего контура 3, включенного между последним звеном согласующего контура и нагрузкой. Устройство работает следующим образом. При прохождении ВЧ сигнала измеряются уровни напряжения в соседних плечах каждого звена согласующего контура и сравниваются между собой посредством сравнивающих устройств. Если напряжение на емкости i-го звена меньше напряжения на емкости (i+1)-го звена на величину, превышающую уровень нечувствительности сравнивающего устройства, то устройство управления отключает в 1-ом звене емкости С2 и С3 и подключает емкость C1=C(min). Если напряжение на емкости i-го звена больше напряжения на емкости (i+1)-го звена на величину, превышающую уровень нечувствительности сравнивающего устройства, то устройство управления отключает в i-ом звене емкости С1 и С2 и подключает емкость С3=С(max). В том случае, если напряжения на емкостях i-го и (i+1)-го звеньев равны или отличаются на величину, меньшую уровня нечувствительности сравнивающего устройства, то устройство управления отключает в i-ом звене емкости С1 и С3 и подключает емкость С2=С(0). Подключение и отключение емкостей происходит с помощью узла коммутации 1 по сигналам от устройства управления 2. С помощью дополнительного широкополосного согласующего контура 3 происходит увеличение КБВ антенны, что достигается за счет выравнивания характеристики импеданса антенны, уменьшения коэффициента отражения антенны. Таким образом, адаптивное антенное согласующее устройство настраивается уже не на антенну с низким КБВ, а на нагрузку, состоящую из антенны и широкополосного согласующего контура, имеющую более высокий КБВ. Сравнение напряжений происходит в компараторах, имеющих отрицательный и положительный пороги срабатывания в зависимости от того, какие емкости подключаются (С1, С2 или С3), после чего полученное напряжение поступает на узлы коммутации, состоящие из ВЧ-переключателей и ВЧ-транзисторов, и в соответствии с описанным выше алгоритмом происходит коммутация конденсаторов. Таким образом, устройство настраивается на каждую конкретную частоту в пределах рабочего диапазона частот. В зависимости от уровня мощности передаваемого сигнала в качестве элементов согласующих контуров можно использовать конденсаторы К15-33, катушки индуктивности на проводе ПЭВ-2 без сердечника. В качестве элементов коммутации целесообразно использовать реле фирмы Kilovac. Схема управления может быть реализована на компараторах LM139AD фирмы STM, диодах 2Д522, транзисторах IRF7103 фирмы IR. Макет устройства реализован в диапазоне частот 2-30 МГц для работы на щелевую антенну и антенну штыревого типа. Достигнутое значение КБВ составило не менее 0,7.
Формула изобретения
Адаптивное антенное согласующее устройство, выполненное на основе согласующего контура, в котором индуктивности соединены последовательно, а между ними параллельно включено по три емкости C1(i)=C(min), C2(i)=C(0), C3(i)=C(max) с возможностью их коммутации посредством схемы управления на основе сравнения по заданному алгоритму напряжений в соседних плечах каждого звена согласующего контура, которое осуществляется на компараторах, имеющих отрицательный порог срабатывания для подключения C1(i) и C2(i) и положительный порог срабатывания для подключения C3(i), отличающееся тем, что между последним звеном и нагрузкой включен дополнительный широкополосный согласующий контур.

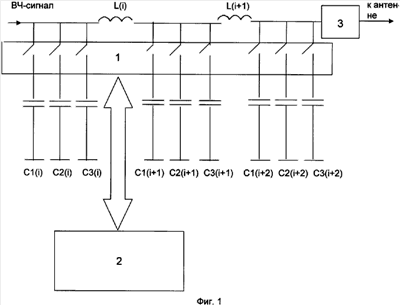

РИСУНКИ
|
||||||||||||||||||||||||||
2282284], выполненное на основе согласующего контура, в котором индуктивности соединены последовательно, а между ними параллельно включено по три емкости с возможностью их коммутации посредством схемы управления на основе сравнения по заданному алгоритму напряжений в соседних плечах каждого звена согласующего контура.
