Патент на изобретение №2359230

Published by on



РОССИЙСКАЯ ФЕДЕРАЦИЯ



ФЕДЕРАЛЬНАЯ СЛУЖБА
ПО ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ,
ПАТЕНТАМ И ТОВАРНЫМ ЗНАКАМ
(19) RU (11) 2359230 (13) C9
(51) МПК

G01C13/00 (2006.01)

(12) ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ

Статус: по данным на 30.08.2010 – действует


(21), (22) Заявка: 2008102806/28, 24.01.2008

(24) Дата начала отсчета срока действия патента:

24.01.2008

(46) Опубликовано: 20.06.2009

(15) Информация о коррекции:

Версия коррекции № 1 (

Донный репер относится к гидрографическому оборудованию.

Известны морские геодезические вехи и знаки в виде свай или простых пирамид, устанавливаемых на дно водоемов, в качестве пунктов геодезической сети сгущения и точек съемочного обоснования гидрографических работ. Недостатками этих вех и знаков является то, что даже на малых глубинах континентального шельфа их невозможно отличить от посторонних аналогичных предметов.

(Лит. СП 11-114-2004 «Инженерные изыскания на континентальном шельфе для строительства морских нефтегазопромысловых сооружений» от 11.05.2004).

Задача изобретения заключается в создании простых, не требующих источников питания донных реперов, которые можно найти, распознать и провести по ним необходимые измерения.

Достижение технического результата осуществляется применением репера, состоящего из массивного, удлиненного, заостренного стержня, со смещенным центром тяжести книзу, и имеющего вверху стабилизатор в виде резонансных ножек камертона. Репер заглубляют в дно водоема методом сброса со льда или корабля. Находят и распознают репер на резонансной частоте, а измерения производят на частоте измерений.

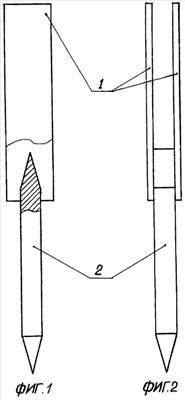

Фиг.1, 2. Стабилизатор-камертон 1, стержень 2.

Репер на фиг.1, 2 имеет вид массивного, удлиненного, заостренного, со смещенным центром тяжести к низу стержня – 2, имеющего наверху стабилизатор – 1 в виде резонансных ножек камертона. Для устранения многолетних накоплений донных осадков на резонаторе 1 его выполняют шире стержня 2, а основание крепления стержня с резонатором выполнено в виде остроугольной призмы – фиг.1. Мощным импульсом резонансной частоты можно очищать резонатор от органических и неорганических загрязнений. Сразу после установки реперов на дно водоемов производят их горизонтальную и вертикальную привязку методами спутниковой или наземной геодезии. Необходимые дальнейшие измерения производят известными способами.

Формула изобретения

1. Донный репер, состоящий из массивного, удлиненного, заостренного стержня со стабилизатором, в виде резонансных ножек камертона.

2. Репер по п.1, отличающийся тем, что выполнен с возможностью нахождения и распознавания его на резонансной частоте, а измерения на частоте измерений.

3. Репер по п.1 или 2, отличающийся тем, что выполнен с возможностью заглубления его в дно водоема со льда или корабля.

4. Репер по п.1 или 2, отличающийся тем, что ножки камертона выполнены шире стержня.

РИСУНКИ


TH4A – Переиздание описания изобретения к патенту Российской Федерации

Причина переиздания: Замена графических материалов

Извещение опубликовано: 20.09.2009 БИ: 26/2009
