Патент на изобретение №2359178

Published by on




РОССИЙСКАЯ ФЕДЕРАЦИЯ



ФЕДЕРАЛЬНАЯ СЛУЖБА
ПО ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ,
ПАТЕНТАМ И ТОВАРНЫМ ЗНАКАМ
(19) RU (11) 2359178 (13) C1
(51) МПК

F24F6/14 (2006.01)
F24F9/00 (2006.01)

(12) ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ

Статус: по данным на 30.08.2010 – действует

(21), (22) Заявка: 2008107103/06, 27.02.2008

(24) Дата начала отсчета срока действия патента:

27.02.2008

(46) Опубликовано: 20.06.2009

(56) Список документов, цитированных в отчете о
поиске:
CN 2669067 Y, 05.01.2005. CN 2721925 Y, 31.08.2005. SU 1040288 A, 07.09.1983. SU 10848 A, 12.09.1928. SU 1560934 A1, 30.04.1990.

Адрес для переписки:

123458, Москва, ул. Твардовского, 11, кв.92, О.С. Кочетову

(72) Автор(ы):

Кочетов Олег Савельевич (RU),
Кочетова Мария Олеговна (RU)

(73) Патентообладатель(и):

Кочетов Олег Савельевич (RU)

(54) ВОДОВОЗДУШНАЯ УСТАНОВКА ДЛЯ ЗАЩИТЫ ОТ ИНТЕНСИВНОГО ОБЛУЧЕНИЯ

(57) Реферат:

Установка предназначена для защиты от интенсивного облучения. Установка содержит осевой вентилятор с электродвигателем и водораспылительное устройство, смонтированные на металлической конструкции с колесами, направляющий аппарат в виде лопаток для выравнивания воздушного потока, обтекатель параболической формы, обечайку для создания направленного движения воздушного потока, ограждающую съемную сетку для предотвращения попадания посторонних предметов, а водораспылительное устройство выполнено в виде, по крайней мере, трех форсунок, закрепленных на обечайке. Технический результат – повышение эффективности и надежности процесса создания микроклимата в горячих цехах. 1 з.п. ф-лы, 3 ил.

Изобретение относится к технике кондиционирования воздуха и вентиляции, в частности к водовоздушным установкам для защиты от интенсивного облучения.

Наиболее близким техническим решением к заявляемому объекту является водовоздушная установка для защиты от интенсивного облучения по патенту РФ 2067730, кл. F24F 3/06 от 10.10.96, содержащая осевой вентилятор с электродвигателем и водораспылительное устройство, смонтированные на металлической конструкции с колесами.

Недостатком его является сравнительно невысокая эффективность процесса водораспыления.

Технический результат – повышение эффективности и надежности процесса создания микроклимата в горячих цехах.

Это достигается тем, что в водовоздушной установке для защиты от интенсивного облучения, содержащей осевой вентилятор с электродвигателем и водораспылительное устройство, смонтированные на металлической конструкции с колесами, содержится направляющий аппарат в виде лопаток для выравнивания воздушного потока, обтекатель параболической формы, обечайка для создания направленного движения воздушного потока, ограждающая съемную сетку для предотвращения попадания посторонних предметов, а водораспылительное устройство выполнено в виде, по крайней мере трех форсунок, закрепленных на обечайке и содержащих корпус, крышку с размещенным внутри завихрителем и отверстием для подачи жидкости, корпус выполнен со впускным отверстием, а между корпусом и крышкой расположен завихритель, выполненный в виде перевернутого днищем вверх цилиндрического стакана, установленного относительно корпуса с кольцевым зазором, причем в завихрителе выполнено, по меньшей мере, два ряда дроссельных отверстий, а в каждом ряду выполнено, по меньшей мере, два равномерно расположенных по кольцевой стенке завихрителя тангенциальных дроссельных отверстий, а в нижней части корпуса установлен в виде конической шайбы сопловый вкладыш с калиброванным коническим отверстием, соосным с цилиндрической поверхностью завихрителя, и конусностью, обратной конусности конической шайбы вкладыша.

На фиг.1 изображена схема предлагаемой водовоздушной установки для защиты от интенсивного облучения, на фиг.2 изображен общий вид форсунки для распыливания жидкости, на фиг.3 – разрез А-А фиг.2.

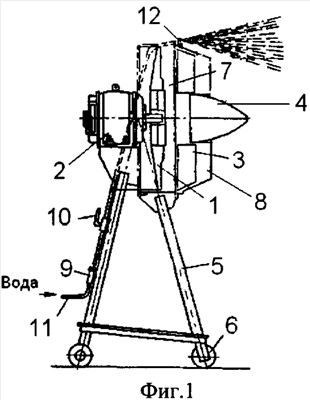

Водовоздушная установка (фиг.1) для защиты от интенсивного облучения содержит осевой вентилятор 1 с электродвигателем 2, направляющий аппарат 3 в виде лопаток для выравнивания воздушного потока, обтекатель 4 параболической формы. Эти узлы размещены на металлической конструкции 5 с колесами 6. Обечайка 7 служит для создания направленного движения воздушного потока, а ограждающая съемная сетка 8 – для предотвращения попадания посторонних предметов. Водораспыление осуществляется, по крайней мере тремя форсунками 12, закрепленными на обечайке 7. Подача воды осуществляется через водоподводящие трубки 11, фильтр 9, кран 10 к форсункам 12.

Центробежная форсунка (фиг.2-3) состоит из корпуса 13 со впускным отверстием 14, крышки 15, герметизирующей прокладки 16 между корпусом и крышкой, пружины 17, расположенной между крышкой и завихрителем 18, выполненным в виде перевернутого днищем вверх цилиндрического стакана, установленного относительно корпуса 13 с кольцевым зазором 19. В завихрителе 18 выполнено, по меньшей мере, два ряда дроссельных отверстий 20, в каждом ряду выполнено, по меньшей мере, два равномерно расположенных по кольцевой стенке завихрителя 18 дроссельных отверстия 20. В нижней части корпуса 13 установлен в виде конической шайбы сопловый вкладыш 21, выполненный из твердых материалов: карбида вольфрама, рубина, сапфира с калиброванным коническим отверстием 22, соосным с цилиндрической поверхностью завихрителя 18, причем отверстие 22 имеет обратную конусность с конической шайбой вкладыша 21.

Водовоздушная установка для защиты от интенсивного облучения работает следующим образом.

Эффект обдувания достигается за счет движения воздуха, что допустимо при сравнительно невысокой температуре его. При температуре в помещении выше 28°С и интенсивности облучения более 210 ккал/м2ч необходимо охлаждение воздуха, которое в переносных душах обычно достигается введением в воздушную струю тем или иным способом распыленной воды. Благодаря испарению воды происходит снижение температуры обдувающего воздуха. Неиспарившиеся капельки воды, попадая на одежду работающих, испаряются и снижают ее температуру. В предлагаемой водовоздушной установке осуществлен метод «водяной защиты» обдувающего воздушного факела путем создания на его периферии завесы из мелкораспыленной воды, подаваемой форсунками 12. Эта завеса препятствует подмешиванию к обдувающему воздуху горячего окружающего воздуха и экранирует находящегося в этом воздушном факеле рабочего от интенсивного лучистого потока.

Центробежная форсунка для распыливания жидкостей работает следующим образом.

Жидкость подается по впускному отверстию 14 в кольцевой зазор 19, откуда в завихритель 18 через тангенциально расположенные к внутренней поверхности завихрителя 18 дроссельные отверстия 20. Вращающийся поток жидкости из завихрителя 18 выходит через калиброванное коническое отверстие 22 соплового вкладыша 21, в результате чего образуется факел распыленной жидкости, корневой угол которого определяется величиной угла наклона конической поверхности отверстия 22.

При среднем диаметре отверстия 22, находящемся в диапазоне 2,53,5 мм, и давлении подаваемой через впускное отверстие 14 жидкости под давлением 69 МПа обеспечивается распыление от 400 до 1000 кг/ч жидкости. Форсунка проста в изготовлении и обслуживании. Обычно такие форсунки устанавливают по периметру коллектора оросительного устройства.

Формула изобретения

1. Водовоздушная установка для защиты от интенсивного облучения, содержащая осевой вентилятор с электродвигателем и водораспылительное устройство, смонтированные на металлической конструкции с колесами, отличающаяся тем, что содержит направляющий аппарат в виде лопаток для выравнивания воздушного потока, обтекатель параболической формы, обечайку для создания направленного движения воздушного потока, ограждающую съемную сетку для предотвращения попадания посторонних предметов, а водораспылительное устройство выполнено в виде, по крайней мере, трех форсунок, закрепленных на обечайке и содержащих корпус, крышку с размещенным внутри завихрителем и отверстием для подачи жидкости, корпус выполнен со впускным отверстием, а между корпусом и крышкой расположен завихритель, выполненный в виде перевернутого днищем вверх цилиндрического стакана, установленного относительно корпуса с кольцевым зазором, причем в завихрителе выполнено, по меньшей мере, два ряда дроссельных отверстий, а в каждом ряду выполнено, по меньшей мере, два равномерно расположенных по кольцевой стенке завихрителя тангенциальных дроссельных отверстия, а в нижней части корпуса установлен в виде конической шайбы сопловый вкладыш с калиброванным коническим отверстием, соосным с цилиндрической поверхностью завихрителя, и конусностью, обратной конусности конической шайбы вкладыша.

2. Водовоздушная установка для защиты от интенсивного облучения по п.1, отличающаяся тем, что сопловый вкладыш форсунки выполнен из твердых материалов: карбида вольфрама, рубина, сапфира.

РИСУНКИ
