Патент на изобретение №2359096
|
||||||||||||||||||||||||||
(54) МАЧТА
(57) Реферат:
Изобретение относится преимущественно к объектам связи. Технический результат: облегчение конструкции мачты. Мачта содержит вертикально расположенный пустотелый ствол, закрепленный на опорной площадке и поддерживаемый оттяжками, в котором размещены заполненные воздухом или газом легче воздуха герметичные тела. 1 з.п. ф-лы, 2 ил.

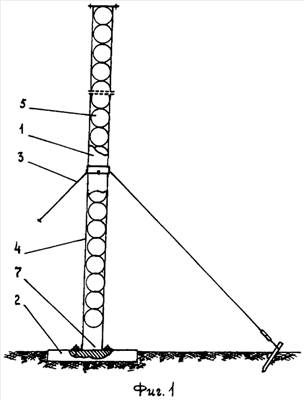

Изобретение относится преимущественно к объектам связи. Известна мачта, содержащая вертикально расположенный ствол, закрепленный на опорной площадке и поддерживаемый оттяжками [1]. Ствол может быть пустотелым со сплошной или решетчатой стенкой. Задачей изобретения является облегчение конструкции мачты. Технический результат достигается тем, что в мачте, содержащей вертикально расположенный пустотелый ствол, закрепленный на опорной площадке и поддерживаемый оттяжками, в пустотелом стволе размещены заполненные воздухом или газом легче воздуха герметичные тела. Герметичные тела соединены между собой эластичной перемычкой. На фиг.1 изображена мачта с пустотелым стволом и размещенными в нем герметичными телами; на фиг.2 показано соединение герметичных тел эластичной перемычкой. Мачта содержит вертикально расположенный пустотелый ствол 1, закрепленный на опорной площадке 2 и поддерживаемый оттяжками 3. Ствол цилиндрической или конической формы может состоять из секций (не показаны), может быть выложен из металла или пластмассы и иметь сплошную или решетчатую стенку 4. В качестве оттяжек могут быть использованы металлические (стальные) канаты или канаты из синтетических материалов, закрепленные в анкерных устройствах. В пустотелом стволе свободно размещены заполненные воздухом (в случае размещения мачты в водной среде) или газом легче воздуха (в случае размещения мачты в воздушной среде) герметичные тела 5 шарообразной, овальной, цилиндрической или иной формы. В качестве герметичных тел могут быть использованы пористые тела или полые оболочки, например, заполненные гелием. Герметичные тела могут быть свободно соединены между собой «в линию» эластичной перемычкой 6. В качестве перемычки могут быть использованы нить, шнур, кабель. Для удобства размещения в пустотелом стволе герметичных тел, в нем может быть выполнено, например, с торца снизу загрузочное отверстие 7. Мачта, содержащая пустотелый ствол 1, имеющий стенку 4, устанавливается вертикально в надводном (наземном) или подводном положении на опорной площадке 2 и поддерживается оттяжками 3. В пустотелый ствол через загрузочное отверстие 7 вводят герметичные тела 5, например, шарообразной формы. При этом в пустотелом стволе образуется «столб» из герметичных тел, обладающий определенной «подъемной» силой, при этом происходит облегчение конструкции мачты. Соединение герметичных тел перемычками 6 облегчает процесс их загрузки в пустотелый столб или выгрузки из него. Такое выполнение мачты существенно расширяет ее функциональные возможности как надводного (мачта может быть установлена на судах, плавающих платформах, слабых грунтах), так и подводного объектов связи. Источник информации 1. Политехнический словарь. / Гл. ред. И.И. Артоболевский – М.: Советская энциклопедия, 1976. – С.277.
Формула изобретения
1. Мачта, содержащая вертикально расположенный пустотелый ствол, закрепленный на опорной площадке и поддерживаемый оттяжками, отличающаяся тем, что в пустотелом стволе размещены заполненные воздухом или газом легче воздуха герметичные тела. 2. Мачта по п.1, отличающаяся тем, что герметичные тела соединены между собой эластичной перемычкой.
